여러 개의 모터를 동시에 제어하기

모바일베이스를 이동시키려면 여러 개의 바퀴 모터를 동시에 제어해야 합니다. 네 개의 모터를 제어하기 위해 만약 writeControlTableItem 함수를 연속으로 네 번 호출하면 아두이노 보드와 각각의 모터가 통신하는데 걸리는 시간이 있기 때문에 각각의 바퀴가 패킷을 받아 동작하기 시작하는 시간에 차이가 생기므로 모바일베이스가 의도와는 다르게 움직일 수 있습니다. 이 문제는 모터의 Sync Write 기능을 사용할 수 있게 해주는 아래의 함수를 사용하여 해결할 수 있습니다.



Bool Master::syncWrite(InfoSyncWriteInst_t* p_info)



syncWrite 함수는 한 개의 패킷으로 여러 모터, 같은 어드레스의 값을 동시에 설정하는 함수입니다. 이를 사용하면 각 모터가 시간차 없이 동작하게 됩니다.

syncWrite를 사용하기 위해 함께 사용해야 하는 구조체들이 있습니다.

DYNAMIXEL::InfoSyncWriteInst_t : sync write 관련 정보를 저장하는 구조체입니다. syncWrite 함수의 인자로 사용됩니다.

DYNAMIXEL::XELInfoSyncWrite_t : sync write 할 다이나믹셀의 정보를 저장하는 구조체입니다.

그리고 모터에 데이터를 쓰거나 읽어와 저장하기 위한 데이터용 구조체 정의가 필요합니다.

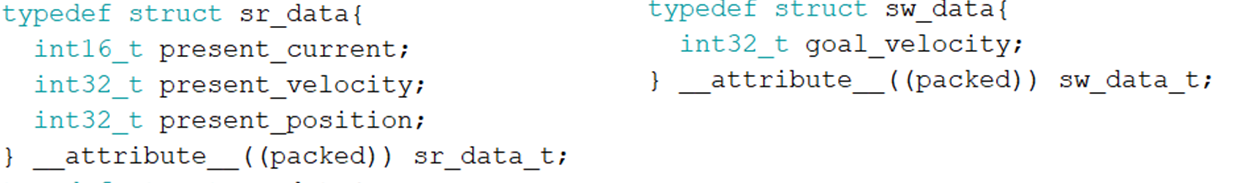

데이터용 구조체는 __attribute__((packed))로 속성을 주어서 데이터의 사이즈를 명확하게 해야 합니다.

아래는 정의한 구조체 예시입니다.







1. 여러 개의 모터를 동시에 제어하는 코딩 실습(1)

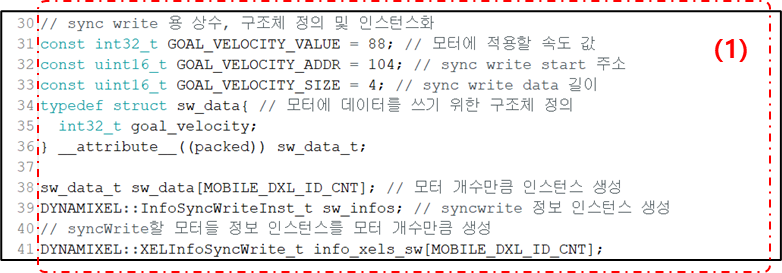

1.Sync Write를 사용하기 위한 상수, 구조체를 정의하고 필요한 구조체 인스턴스를 만듭니다.



2. setup 에서는 통신 설정 후에 모터 핑 체크를 하고, drive mode와 operating mode를 설정합니다.
그리고 syncWrite 함수에 사용할 구조체 인스턴스들을 적절한 값으로 초기화 합니다.

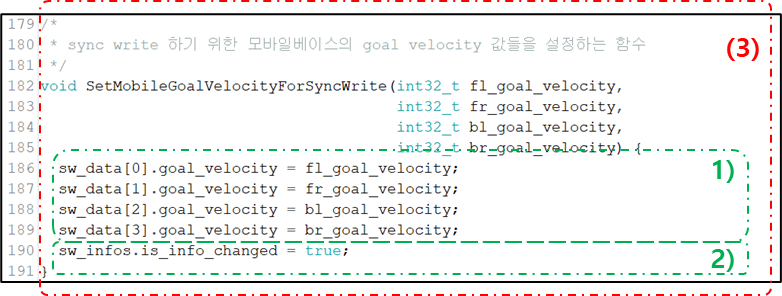

3. SetMobileGoalVelocityForSyncWrite 함수는 모터를 동시에 제어하기 위해 syncWrite 함수 호출 전에 필요한 값들을 설정하는 함수입니다. 인자로는 전방 좌측 모터 속도 값, 전방 우측 모터 속도 값, 후방 좌측 모터 속도 값, 후방 우측 모터 속도 값을 받고 아래와 같은 동작을 합니다.


1)모터에 write 할 데이터 설정

2) sync write 정보가 변경됨을 설정





2. 여러 개의 모터를 동시에 제어하는 코딩 실습(2)

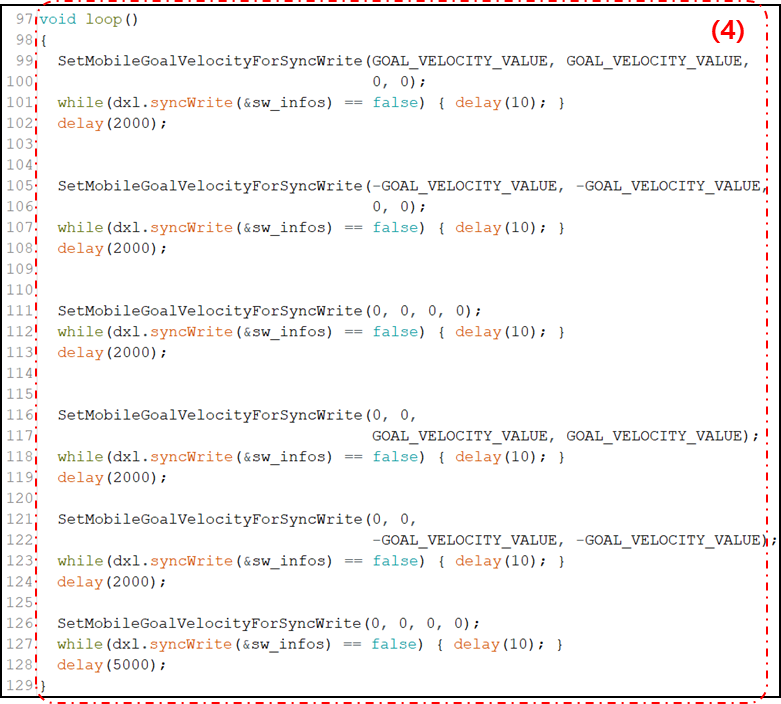

4. loop에서는 모바일베이스의 모터를 두 개씩
 아래와 같은 순서대로 제어하기를 반복합니다.

전방 좌측 모터 전진 방향으로, 전방 우측 모터 전진 방향으로 회전하도록 속도 값 준비
모터 제어 실행 (앞쪽 2개 모터 전진)
2초 대기

전방 좌측 모터 후진 방향으로, 전방 우측 모터 후진 방향으로 회전하도록 속도 값 준비
모터 제어 실행 (앞쪽 2개 모터 후진)
2초 대기

전체 모터 정지 준비
모터 제어 실행 (앞쪽 2개 모터 정지)
2초 대기

후방 좌측 모터 전진 방향으로, 후방 우측 모터 전진 방향으로 회전하도록 속도 값 준비
모터 제어 실행 (뒤쪽 2개 모터 전진)
2초 대기

후방 좌측 모터 후진 방향으로, 후방 우측 모터 후진 방향으로 회전하도록 속도 값 준비
모터 제어 실행 (뒤쪽 2개 모터 후진)
2초 대기

전체 모터 정지 준비
모터 제어 실행 (뒤쪽 2개 모터 정지)
5초 대기



//////////////  모터 구동 관련 선언
#include <Dynamixel2Arduino.h>

#define DXL_SERIAL   Serial1
const int DXL_DIR_PIN = 2; // DIR PIN
const float DXL_PROTOCOL_VERSION = 2.0;

Dynamixel2Arduino dxl(DXL_SERIAL, DXL_DIR_PIN);

// 컨트롤 테이블 아이템의 이름을 사용하기 위해 이 네임스페이스가 필요함
using namespace ControlTableItem;


//////////////  모터 구동용 변수/상수
#define MOBILE_DXL_ID_FL            0x01 // 좌측 전방 모터 아이디
#define MOBILE_DXL_ID_FR            0x02 // 우측 전방 모터 아이디
#define MOBILE_DXL_ID_BL            0x03 // 좌측 후방 모터 아이디
#define MOBILE_DXL_ID_BR            0x04 // 우측 후방 모터 아이디

#define NORMAL_MODE                 0x00 // drive mode의 방향 모드
#define REVERSE_MODE                0x01

// FindMobileBaseServos 함수에서 찾을 모터 아이디들, 값이 중복 없이 정렬되어있어야 함
const uint8_t MOBILE_DXL_ID_CNT = 4;
const uint8_t MOBILE_DXL_IDS[MOBILE_DXL_ID_CNT] = {MOBILE_DXL_ID_FL,
                                                   MOBILE_DXL_ID_FR,
                                                   MOBILE_DXL_ID_BL,
                                                   MOBILE_DXL_ID_BR};

// sync write 용 상수, 구조체 정의 및 인스턴스화
const int32_t GOAL_VELOCITY_VALUE = 88; // 모터에 적용할 속도 값
const uint16_t GOAL_VELOCITY_ADDR = 104; // sync write start 주소
const uint16_t GOAL_VELOCITY_SIZE = 4; // sync write data 길이
typedef struct sw_data{ // 모터에 데이터를 쓰기 위한 구조체 정의
  int32_t goal_velocity;
} __attribute__((packed)) sw_data_t;

sw_data_t sw_data[MOBILE_DXL_ID_CNT]; // 모터 개수만큼 인스턴스 생성
DYNAMIXEL::InfoSyncWriteInst_t sw_infos; // syncwrite 정보 인스턴스 생성
// syncWrite할 모터들 정보 인스턴스를 모터 개수만큼 생성
DYNAMIXEL::XELInfoSyncWrite_t info_xels_sw[MOBILE_DXL_ID_CNT];


//////////////  메인 프로그램

void setup()
{
  Serial.begin(115200);

  dxl.begin(57600);
  dxl.setPortProtocolVersion(DXL_PROTOCOL_VERSION);

  // 모터가 모두 있는지 확인될 때 까지 진행하지 않음
  while(!FindMobileBaseServos()) {}

  // 각 모터에 설정
  for (int i = 0 ; i < sizeof(MOBILE_DXL_IDS)/sizeof(uint8_t) ; i++) {
    // 토크 끄기
    dxl.writeControlTableItem(TORQUE_ENABLE, MOBILE_DXL_IDS[i], 0);

    // 모드 설정
    if (MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_FL ||
        MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_BL) { // 좌측 바퀴
      dxl.writeControlTableItem(DRIVE_MODE, MOBILE_DXL_IDS[i], NORMAL_MODE);
    } else if (MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_FR ||
               MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_BR) { // 우측 바퀴
      dxl.writeControlTableItem(DRIVE_MODE, MOBILE_DXL_IDS[i], REVERSE_MODE);
    }
    dxl.writeControlTableItem(OPERATING_MODE, MOBILE_DXL_IDS[i], 1);

    // 토크 켜기
    dxl.writeControlTableItem(TORQUE_ENABLE, MOBILE_DXL_IDS[i], 1);
  }

  // sync write 준비
  sw_infos.packet.p_buf = nullptr; // nullptr을 전달하면 내부 버퍼를 사용
  sw_infos.packet.is_completed = false; // false로 초기화
  sw_infos.addr = GOAL_VELOCITY_ADDR; // 컨트롤 테이블에 sync write를 시작하는 주소
  sw_infos.addr_length = GOAL_VELOCITY_SIZE; // sync write하는 데이터 길이
  sw_infos.p_xels = info_xels_sw; // sync write 할 모터 정보
  sw_infos.xel_count = 0; // sync write 할 모터 개수

  sw_data[0].goal_velocity = 0; // 모터에 write 할 데이터 초기화
  sw_data[1].goal_velocity = 0;
  sw_data[2].goal_velocity = 0;
  sw_data[3].goal_velocity = 0;

  // 모터 정보 리스트에 모터 아이디 설정, 데이터 포인터 지정
  for(int i = 0; i < MOBILE_DXL_ID_CNT; i++) {
    info_xels_sw[i].id = MOBILE_DXL_IDS[i];
    info_xels_sw[i].p_data = (uint8_t*)&sw_data[i].goal_velocity;
    sw_infos.xel_count++;
  }
  sw_infos.is_info_changed = true; // sync write 정보가 변경됨을 설정
}

void loop()
{
  SetMobileGoalVelocityForSyncWrite(GOAL_VELOCITY_VALUE, GOAL_VELOCITY_VALUE,
                                    0, 0);
  while(dxl.syncWrite(&sw_infos) == false) { delay(10); }
  delay(2000);


  SetMobileGoalVelocityForSyncWrite(-GOAL_VELOCITY_VALUE, -GOAL_VELOCITY_VALUE,
                                    0, 0);
  while(dxl.syncWrite(&sw_infos) == false) { delay(10); }
  delay(2000);


  SetMobileGoalVelocityForSyncWrite(0, 0, 0, 0);
  while(dxl.syncWrite(&sw_infos) == false) { delay(10); }
  delay(2000);


  SetMobileGoalVelocityForSyncWrite(0, 0,
                                    GOAL_VELOCITY_VALUE, GOAL_VELOCITY_VALUE);
  while(dxl.syncWrite(&sw_infos) == false) { delay(10); }
  delay(2000);

  SetMobileGoalVelocityForSyncWrite(0, 0,
                                    -GOAL_VELOCITY_VALUE, -GOAL_VELOCITY_VALUE);
  while(dxl.syncWrite(&sw_infos) == false) { delay(10); }
  delay(2000);

  SetMobileGoalVelocityForSyncWrite(0, 0, 0, 0);
  while(dxl.syncWrite(&sw_infos) == false) { delay(10); }
  delay(5000);
}

/*
 * MOBILE_DXL_IDS 배열에 있는 아이디의 모터들이 모두 통신 가능한지
 * 확인하는 함수. 모두 통신 가능하면 true, 아니면 false를 반환
 */
bool FindMobileBaseServos() {
  uint8_t ids_pinged[10] = {0,};
  bool is_each_motor_found = true;
  if (uint8_t count_pinged = dxl.ping(DXL_BROADCAST_ID, ids_pinged,
    sizeof(ids_pinged)/sizeof(ids_pinged[0]), 100)) {
    if (count_pinged >= sizeof(MOBILE_DXL_IDS)/sizeof(uint8_t)) {
      uint8_t mobile_dxl_ids_idx = 0;
      uint8_t ids_pinged_idx = 0;
      while(1) {
        if (MOBILE_DXL_IDS[mobile_dxl_ids_idx]
            == ids_pinged[ids_pinged_idx++]) {
          mobile_dxl_ids_idx ++;

          if (mobile_dxl_ids_idx
              == sizeof(MOBILE_DXL_IDS)/sizeof(uint8_t)) {
            // 찾으려는 모터를 모두 찾은 경우
            break;
          }
        } else {
          if (ids_pinged_idx == count_pinged) {
             // 통신가능한 모터가 더이상 없는 경우
             is_each_motor_found = false;
             break;
          }
        }
      }

      if (!is_each_motor_found) {
        Serial.print("Motor IDs does not match : ");
        Serial.println(dxl.getLastLibErrCode());
      }
    } else {
      Serial.print("Motor count does not match : ");
      Serial.println(dxl.getLastLibErrCode());
      is_each_motor_found = false;
    }
  } else{
    Serial.print("Broadcast returned no items : ");
    Serial.println(dxl.getLastLibErrCode());
    is_each_motor_found = false;
  }
  return is_each_motor_found;
}

/*
 * sync write 하기 위한 모바일베이스의 goal velocity 값들을 설정하는 함수
 */
void SetMobileGoalVelocityForSyncWrite(int32_t fl_goal_velocity,
                                       int32_t fr_goal_velocity,
                                       int32_t bl_goal_velocity,
                                       int32_t br_goal_velocity) {
  sw_data[0].goal_velocity = fl_goal_velocity;
  sw_data[1].goal_velocity = fr_goal_velocity;
  sw_data[2].goal_velocity = bl_goal_velocity;
  sw_data[3].goal_velocity = br_goal_velocity;
  sw_infos.is_info_changed = true;
}
