4자유도 매니퓰레이터의 위치 제어 #1

1. 4자유도 매니퓰레이터의 위치 제어 - 정기구학



매니퓰레이터는 아래 첫 번째 그림과 같이 관절 모터에 해당하는 joint와 그 사이를 잇는 link로 구성됩니다. 각 모터들의 각도 값이 결정되면 매니퓰레이터의 끝부분은 어느 한 점에 위치하게 됩니다. 이를 이용해 매니퓰레이터의 위치를 계산하는 것을 정기구학이라고 합니다. 4자유도 매니퓰레이터의 위치는 아래 두 번째와 세 번째 그림과 같이 계산됩니다.













2. 4자유도 매니퓰레이터의 정기구학 코딩 실습 (1)







(1). 아두이노의 삼각함수 함수는 라디안 단위를 사용하므로 각도를 라디안으로 바꾸는데 사용할 값들을 정의합니다.

각도를 라디안으로 바꾸는 식은 다음과 같습니다.

        (각도) * (pi / 180)

DTR(x) : degree to radian
입력된 x를 라디안으로 변환하는 매크로입니다.

(2). 매니퓰레이터를 제어하는데 사용할 각 모터의 각도 변수입니다. (다음 페이지 이미지 참조)



(3). 그리퍼의 위치를 계산하는데 사용할 링크의 길이 값들을 상수로 선언합니다. 각 상수들은 아래와 같습니다.





(4). 계산된 그리퍼의 위치 값을 저장할 변수입니다.

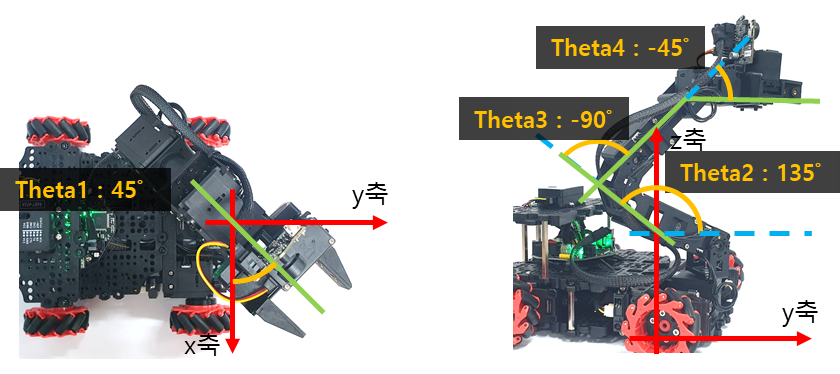

[ 매니퓰레이터의 서보 각도(위치) 살펴보기 ]













3. 4자유도 매니퓰레이터의 정기구학 코딩 실습 (2)





setup 에서는 아래와 같은 동작을 합니다.

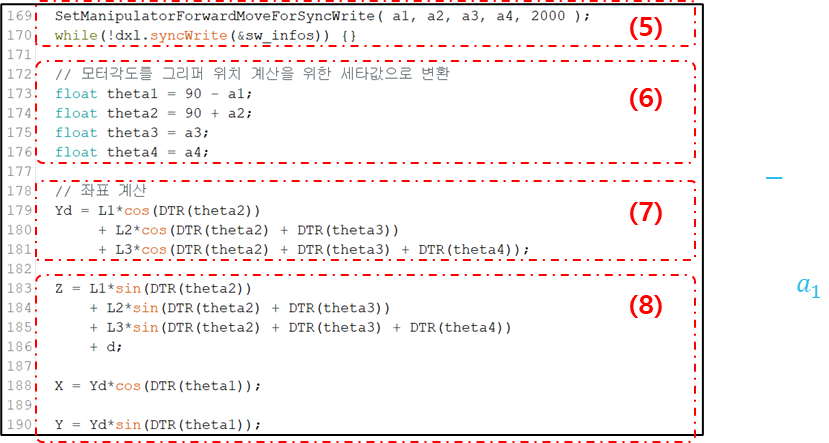

(5). 모터에 대한 세팅을 모두 마친 후에, 변수에 저장된 각도에 따라 매니퓰레이터의 자세를 변경합니다.



(6). 모터 각도를 그리퍼 위치 계산을 위한 세타 값으로 변환합니다.





(7). 그리퍼의 X와 Y의 위치를 구하기 위해 사용되는 Yd를 먼저 구합니다.

아두이노의 삼각함수는 라디안 단위로 인자 값을 받기 때문에 각도를 라디안으로 바꾸는 DTR 매크로를 사용해 변환해야 합니다.





(8). 그리퍼의 X, Y, Z위치를 구합니다.







4. 4자유도 매니퓰레이터의 정기구학 코딩 실습 (3)







setup 에서는 아래와 같은 동작을 합니다.

(9). 모터 각도에 따라 계산된 그리퍼 끝 부분의 위치를 시리얼모니터로 출력합니다.





5. 4자유도 매니퓰레이터의 정기구학 코딩 실습 (4)







(1). 블랙베리가 연결된 COM포트를 선택하고 프로그램을 블랙베리에 업로드 합니다.



(2). 우측 상단의 시리얼 모니터 버튼을 클릭합니다.

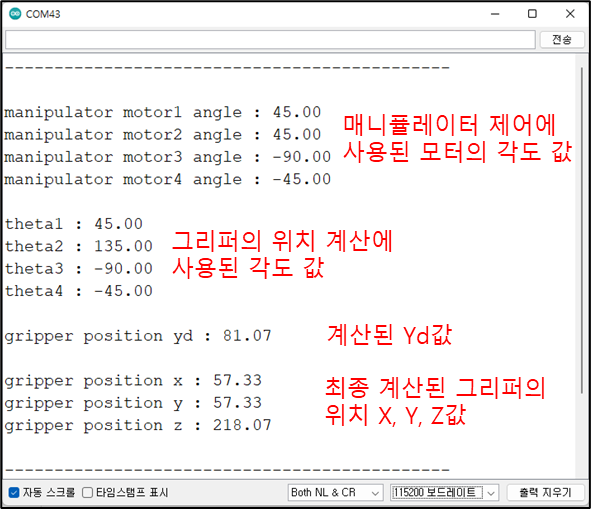

(3). 매니퓰레이터가 입력된 각도에 따라 움직이고, 시리얼 모니터 창에는 각도와 그리퍼의 위치 정보가 출력됩니다. (실제 이동하는 위치나 각도는 약간의 오차가 있을 수 있습니다.)

(참고로, 시리얼 모니터 창이 나타난 상태에서 USB 케이블을 제거하고 아두이노 보드의 전원만 껐다 켜더라도 프로그램이 새로 실행됩니다.)









//////////////  모터 구동 관련 선언
#include <Dynamixel2Arduino.h>

#define DXL_SERIAL   Serial1
const int DXL_DIR_PIN = 2; // DIR PIN
const float DXL_PROTOCOL_VERSION = 2.0;

Dynamixel2Arduino dxl(DXL_SERIAL, DXL_DIR_PIN);

// 컨트롤 테이블 아이템의 이름을 사용하기 위해 이 네임스페이스가 필요함
using namespace ControlTableItem;


//////////////  모터 구동용 변수/상수
#define ARM_DXL_ID_1            0x05 // 매니퓰레이터 1번 모터 아이디 (가장 아래)
#define ARM_DXL_ID_2            0x06 // 매니퓰레이터 2번 모터 아이디
#define ARM_DXL_ID_3            0x07 // 매니퓰레이터 3번 모터 아이디
#define ARM_DXL_ID_4            0x08 // 매니퓰레이터 4번 모터 아이디 (가장 위)

#define NORMAL_MODE                 0x00 // drive mode의 방향 모드
#define REVERSE_MODE                0x01

#define VELOCITY_BASED_PROFILE      0x00 // profile configuration
#define TIME_BASED_PROFILE          0x04

#define ARM_DXL_1_POSITION_MIN  0
#define ARM_DXL_1_POSITION_MAX  4095
#define ARM_DXL_2_POSITION_MIN  1024
#define ARM_DXL_2_POSITION_MAX  3071
#define ARM_DXL_3_POSITION_MIN  211
#define ARM_DXL_3_POSITION_MAX  2640
#define ARM_DXL_4_POSITION_MIN  722
#define ARM_DXL_4_POSITION_MAX  3161

#define ARM_DXL_1_OFFSET        0
#define ARM_DXL_2_OFFSET        238
#define ARM_DXL_3_OFFSET        799
#define ARM_DXL_4_OFFSET        0

// FinManipulatorServos 함수에서 찾을 모터 아이디들, 값이 중복 없이 정렬되어있어야 함
const uint8_t ARM_DXL_ID_CNT = 4;
const uint8_t ARM_DXL_IDS[ARM_DXL_ID_CNT] = {ARM_DXL_ID_1,
                                             ARM_DXL_ID_2,
                                             ARM_DXL_ID_3,
                                             ARM_DXL_ID_4};

// sync write 용 상수, 구조체 정의 및 인스턴스화
const uint16_t SW_START_ADDR = 112; // sync write start 주소
const uint16_t SW_DATA_SIZE = 8; // sync write data 길이
typedef struct sw_data{ // 모터에 데이터를 쓰기 위한 구조체 정의
  int32_t profile_velocity;
  int32_t goal_position;
} __attribute__((packed)) sw_data_t;

sw_data_t sw_data[ARM_DXL_ID_CNT]; // 모터 개수만큼 인스턴스 생성
DYNAMIXEL::InfoSyncWriteInst_t sw_infos; // syncwrite 정보 인스턴스 생성
// syncWrite할 모터들 정보 인스턴스를 모터 개수만큼 생성
DYNAMIXEL::XELInfoSyncWrite_t info_xels_sw[ARM_DXL_ID_CNT];


//////////////  매니퓰레이터 계산용 변수/상수
#define pi      3.141592
#define DTR(x)  (x)*(pi/180) // degree to radian

float a1 = 45;
float a2 = 45;
float a3 = -90;
float a4 = -45;

const float d = 79.75; // 바닥에서 매니퓰레이터 2번 모터 회전축까지의 거리
const float L1 = 109.21; // 2번과 3번 모터의 회전축간 거리
const float L2 = 86.4; // 3번과 4번 모터의 회전축간 거리
const float L3 = 97.2; // 4번 모터 회전축과 그리퍼 끝부분 사이의 거리

float X = 0; // 모터 각도에 따른 그리퍼의 위치 결과 값
float Y = 0;
float Z = 0;
float Yd = 0; // 매니퓰레이터 단면에서 수평방향 길이


//////////////  메인 프로그램

void setup()
{
  Serial.begin(115200);

  dxl.begin(57600);
  dxl.setPortProtocolVersion(DXL_PROTOCOL_VERSION);

  // 모터가 모두 있는지 확인될 때 까지 진행하지 않음
  while(!FindManipulatorServos()) {}

  // 각 모터에 설정
  for (int i = 0 ; i < ARM_DXL_ID_CNT ; i++) {
    // 토크 끄기
    dxl.writeControlTableItem(TORQUE_ENABLE, ARM_DXL_IDS[i], 0);

    // 드라이브 모드 설정
    // 방향은 Reverse Mode, Profile Configuration은 Time-based Profile
    dxl.writeControlTableItem(DRIVE_MODE, ARM_DXL_IDS[i],
                              REVERSE_MODE + TIME_BASED_PROFILE);
    // 오퍼레이팅 모드를 위치 제어 모드로 설정
    dxl.writeControlTableItem(OPERATING_MODE, ARM_DXL_IDS[i], 3);

    switch (ARM_DXL_IDS[i]) { // 모터에 따라 position limit, homing offset 설정
      case ARM_DXL_ID_1:
        dxl.writeControlTableItem(MIN_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_1_POSITION_MIN);
        dxl.writeControlTableItem(MAX_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_1_POSITION_MAX);
        dxl.writeControlTableItem(HOMING_OFFSET,
                                  ARM_DXL_IDS[i], ARM_DXL_1_OFFSET);
        break;
      case ARM_DXL_ID_2:
        dxl.writeControlTableItem(MIN_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_2_POSITION_MIN);
        dxl.writeControlTableItem(MAX_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_2_POSITION_MAX);
        dxl.writeControlTableItem(HOMING_OFFSET,
                                  ARM_DXL_IDS[i], ARM_DXL_2_OFFSET);
        break;
      case ARM_DXL_ID_3:
        dxl.writeControlTableItem(MIN_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_3_POSITION_MIN);
        dxl.writeControlTableItem(MAX_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_3_POSITION_MAX);
        dxl.writeControlTableItem(HOMING_OFFSET,
                                  ARM_DXL_IDS[i], ARM_DXL_3_OFFSET);
        break;
      case ARM_DXL_ID_4:
        dxl.writeControlTableItem(MIN_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_4_POSITION_MIN);
        dxl.writeControlTableItem(MAX_POSITION_LIMIT,
                                  ARM_DXL_IDS[i], ARM_DXL_4_POSITION_MAX);
        dxl.writeControlTableItem(HOMING_OFFSET,
                                  ARM_DXL_IDS[i], ARM_DXL_4_OFFSET);
        break;
    }

    // 토크 켜기
    dxl.writeControlTableItem(TORQUE_ENABLE, ARM_DXL_IDS[i], 1);
  }

  // sync write 준비
  sw_infos.packet.p_buf = nullptr; // nullptr을 전달하면 내부 버퍼를 사용
  sw_infos.packet.is_completed = false; // false로 초기화
  sw_infos.addr = SW_START_ADDR; // 컨트롤 테이블에 sync write를 시작하는 주소
  sw_infos.addr_length = SW_DATA_SIZE; // sync write하는 데이터 길이
  sw_infos.p_xels = info_xels_sw; // sync write 할 모터 정보
  sw_infos.xel_count = 0; // sync write 할 모터 개수

  sw_data[0].profile_velocity = 1000; // 모터에 write 할 데이터 초기화
  sw_data[0].goal_position = 2048;
  sw_data[1].profile_velocity = 1000;
  sw_data[1].goal_position = 2048;
  sw_data[2].profile_velocity = 1000;
  sw_data[2].goal_position = 2048;
  sw_data[3].profile_velocity = 1000;
  sw_data[3].goal_position = 2048;

  // 모터 정보 리스트에 모터 아이디 설정, 데이터 포인터 지정
  for(int i = 0; i < ARM_DXL_ID_CNT; i++) {
    info_xels_sw[i].id = ARM_DXL_IDS[i];
    info_xels_sw[i].p_data = (uint8_t*)&sw_data[i];
    sw_infos.xel_count++;
  }
  sw_infos.is_info_changed = true; // sync write 정보가 변경됨을 설정

  SetManipulatorForwardMoveForSyncWrite( a1, a2, a3, a4, 2000 );
  while(!dxl.syncWrite(&sw_infos)) {}

  // 모터각도를 그리퍼 위치 계산을 위한 세타값으로 변환
  float theta1 = 90 - a1;
  float theta2 = 90 + a2;
  float theta3 = a3;
  float theta4 = a4;

  // 좌표 계산
  Yd = L1*cos(DTR(theta2))
       + L2*cos(DTR(theta2) + DTR(theta3))
       + L3*cos(DTR(theta2) + DTR(theta3) + DTR(theta4));

  Z = L1*sin(DTR(theta2))
      + L2*sin(DTR(theta2) + DTR(theta3))
      + L3*sin(DTR(theta2) + DTR(theta3) + DTR(theta4))
      + d;

  X = Yd*cos(DTR(theta1));

  Y = Yd*sin(DTR(theta1));

  Serial.println("---------------------------------------------\n");

  Serial.print("manipulator motor1 angle : ");
  Serial.println(a1);
  Serial.print("manipulator motor2 angle : ");
  Serial.println(a2);
  Serial.print("manipulator motor3 angle : ");
  Serial.println(a3);
  Serial.print("manipulator motor4 angle : ");
  Serial.println(a4);
  Serial.println();

  Serial.print("theta1 : "); // 매니퓰레이터 모터 1번의 각도
  Serial.println(theta1);
  Serial.print("theta2 : "); // 매니퓰레이터 모터 2번의 지면과의 각도
  Serial.println(theta2);
  Serial.print("theta3 : "); // 매니퓰레이터 모터 3번의 각도
  Serial.println(theta3);
  Serial.print("theta4 : "); // 매니퓰레이터 모터 4번의 각도
  Serial.println(theta4);
  Serial.println();

  Serial.print("gripper position yd : ");
  Serial.println(Yd);
  Serial.println();

  Serial.print("gripper position x : ");
  Serial.println(X);
  Serial.print("gripper position y : ");
  Serial.println(Y);
  Serial.print("gripper position z : ");
  Serial.println(Z);
  Serial.println();
  Serial.println("---------------------------------------------\n");

  Serial.println("\n");
}

void loop()
{
}

/*
 * ARM_DXL_IDS 배열에 있는 아이디의 모터들이 모두 통신 가능한지
 * 확인하는 함수. 모두 통신 가능하면 true, 아니면 false를 반환
 */
bool FindManipulatorServos() {
  uint8_t ids_pinged[10] = {0,};
  bool is_each_motor_found = true;
  if (uint8_t count_pinged = dxl.ping(DXL_BROADCAST_ID, ids_pinged,
    sizeof(ids_pinged)/sizeof(ids_pinged[0]), 100)) {
    if (count_pinged >= sizeof(ARM_DXL_IDS)/sizeof(uint8_t)) {
      uint8_t arm_dxl_ids_idx = 0;
      uint8_t ids_pinged_idx = 0;
      while(1) {
        if (ARM_DXL_IDS[arm_dxl_ids_idx]
            == ids_pinged[ids_pinged_idx++]) {
          arm_dxl_ids_idx ++;

          if (arm_dxl_ids_idx
              == sizeof(ARM_DXL_IDS)/sizeof(uint8_t)) {
            // 찾으려는 모터를 모두 찾은 경우
            break;
          }
        } else {
          if (ids_pinged_idx == count_pinged) {
             // 통신가능한 모터가 더이상 없는 경우
             is_each_motor_found = false;
             break;
          }
        }
      }

      if (!is_each_motor_found) {
        Serial.print("Motor IDs does not match : ");
        Serial.println(dxl.getLastLibErrCode());
      }
    } else {
      Serial.print("Motor count does not match : ");
      Serial.println(dxl.getLastLibErrCode());
      is_each_motor_found = false;
    }
  } else{
    Serial.print("Broadcast returned no items : ");
    Serial.println(dxl.getLastLibErrCode());
    is_each_motor_found = false;
  }
  return is_each_motor_found;
}

/*
 * 각도를 입력받아 모터의 위치 값을 반환하는 함수
 * argument :
 *    angle : 모터의 목표 각도
 * return :
 *    대응하는 모터의 목표 위치 값. -1은 변환 실패
 */
int32_t GetArmServoGoalPositionWithAngle(float angle) {
  if (!isnan(angle)) {
    // 입력받은 angle 값을 -180~180 범위 내의 값으로 제한하고
    // 0~4095 범위로 매핑
    return (int32_t)map(constrain((int32_t)angle, -180, 180),
                        -180, 180, 0, 4095);
  } else {
    return (int32_t)-1;
  }
}

/*
 * 매니퓰레이터를 네 모터의 각도 값과 시간으로 제어를 준비하는 함수
 * argument :
 *    a1 : 5번 모터 각도
 *    a2 : 6번 모터 각도
 *    a3 : 7번 모터 각도
 *    a4 : 8번 모터 각도
 *    operatingTime : 매니퓰레이터 동작이 완료되기까지 걸릴 시간
 */
void SetManipulatorForwardMoveForSyncWrite( float a1,
                                            float a2,
                                            float a3,
                                            float a4,
                                            int32_t operatingTime) {
  int32_t motor1GoalPosition = GetArmServoGoalPositionWithAngle( a1 );
  int32_t motor2GoalPosition = GetArmServoGoalPositionWithAngle( a2 );
  int32_t motor3GoalPosition = GetArmServoGoalPositionWithAngle( a3 );
  int32_t motor4GoalPosition = GetArmServoGoalPositionWithAngle( a4 );

  if (motor1GoalPosition != -1) {
    sw_data[0].goal_position = motor1GoalPosition;
    sw_data[0].profile_velocity = operatingTime;
  }
  if (motor2GoalPosition != -1) {
    sw_data[1].goal_position = motor2GoalPosition;
    sw_data[1].profile_velocity = operatingTime;
  }
  if (motor3GoalPosition != -1) {
    sw_data[2].goal_position = motor3GoalPosition;
    sw_data[2].profile_velocity = operatingTime;
  }
  if (motor4GoalPosition != -1) {
    sw_data[3].goal_position = motor4GoalPosition;
    sw_data[3].profile_velocity = operatingTime;
  }

  sw_infos.is_info_changed = true;
}
