1. 라인트레이싱



//////////////////// 버튼 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define pinServo1 9 // 좌상/우하 서보 모터 (리프터1)
#define pinServo2 10 // 좌하/우상 서보 모터 (리프터2)
#define SERVO_DOWN 90-10-20 // Down 위치 (10 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
Servo servo1; // 리프터1용 서보 모터 인스턴스 선언
Servo servo2; // 리프터2용 서보 모터 인스턴스 선언
void LifterDown()
{
servo1.attach( pinServo1 ); // 서보1 연결
//servo2.attach( pinServo2 ); // 서보2 연결
delay( 10 );
servo1.write( SERVO_DEF ); // 리프터1 아래로 내림
//servo2.write( 0 ); // 리프터2 아래로 내림
delay( 300 );
servo1.detach(); // 서보1 연결 해제
// servo2.detach(); // 서보2 연결 해제
delay( 10 );
}

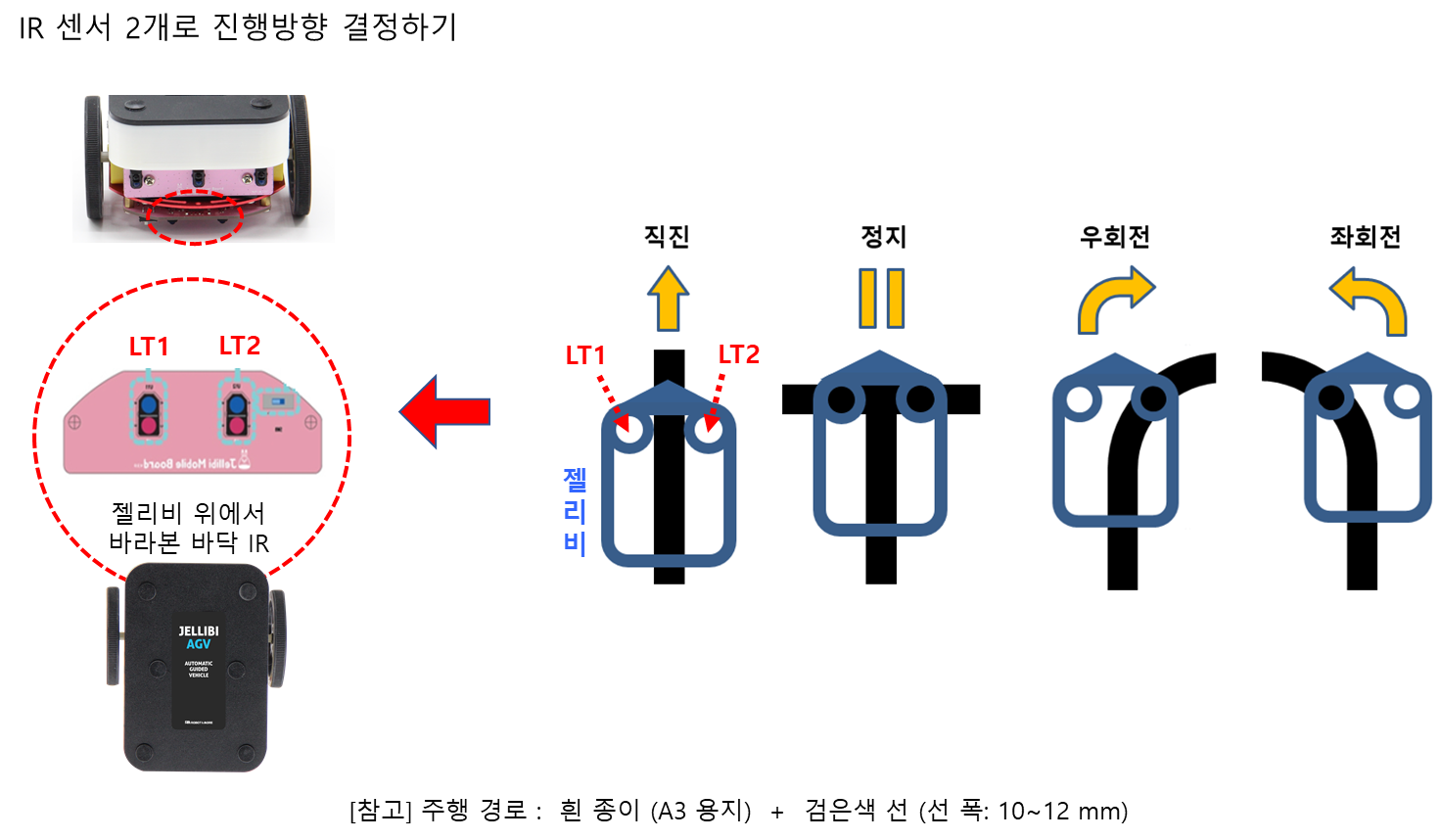

////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
LifterDown(); // 리프터를 아래로 내림
while( digitalRead(pinButton) ) // 버튼이 안눌려졌으며
delay( 10 ); // 버튼이 눌려질때까지 계속 대기 반복
}
int Power = 80; // 기본 속력 (약간 느리게)

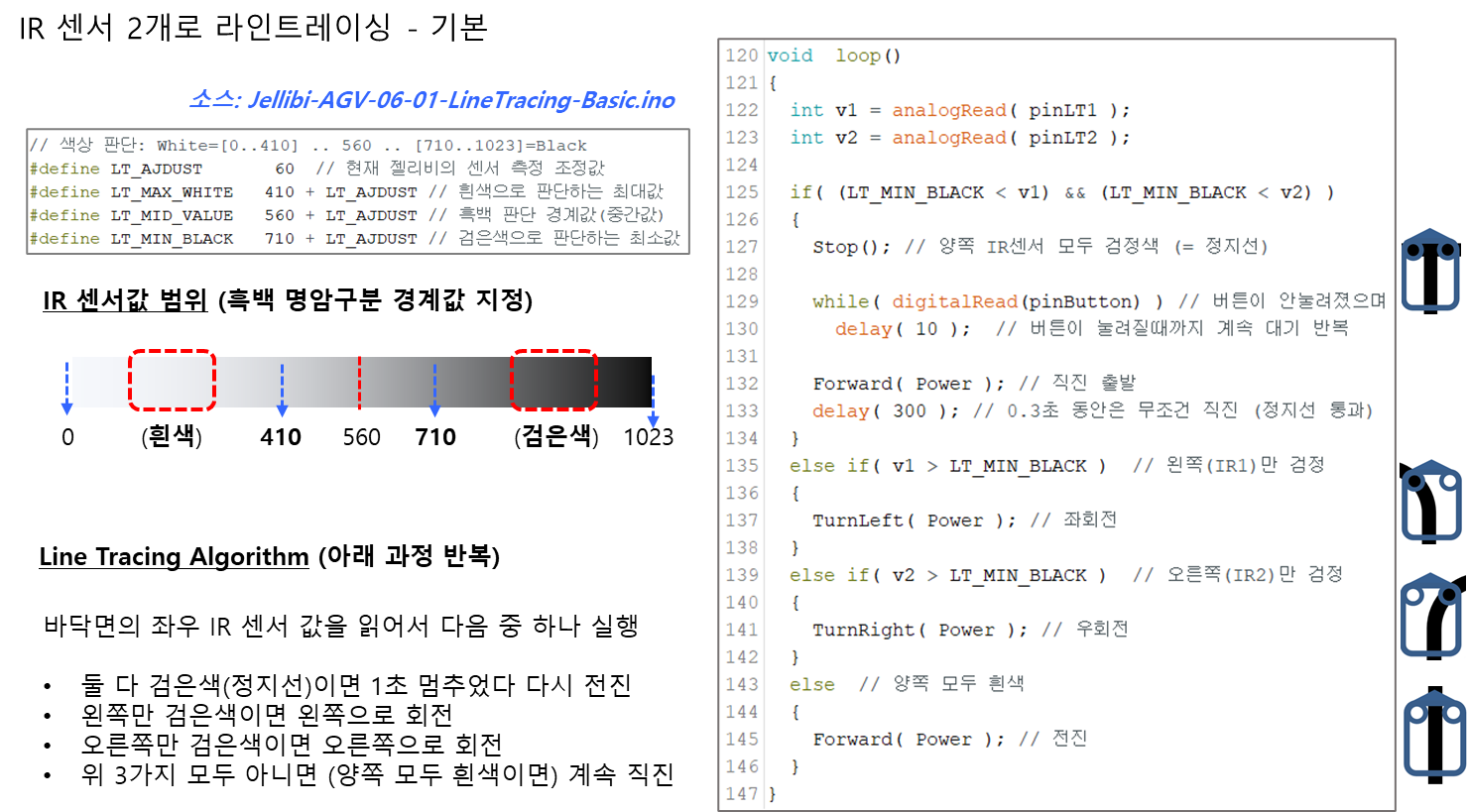

void loop()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{
Stop(); // 양쪽 IR센서 모두 검정색 (= 정지선)
while( digitalRead(pinButton) ) // 버튼이 안눌려졌으며
delay( 10 ); // 버튼이 눌려질때까지 계속 대기 반복
Forward( Power ); // 직진 출발
delay( 300 ); // 0.3초 동안은 무조건 직진 (정지선 통과)
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}

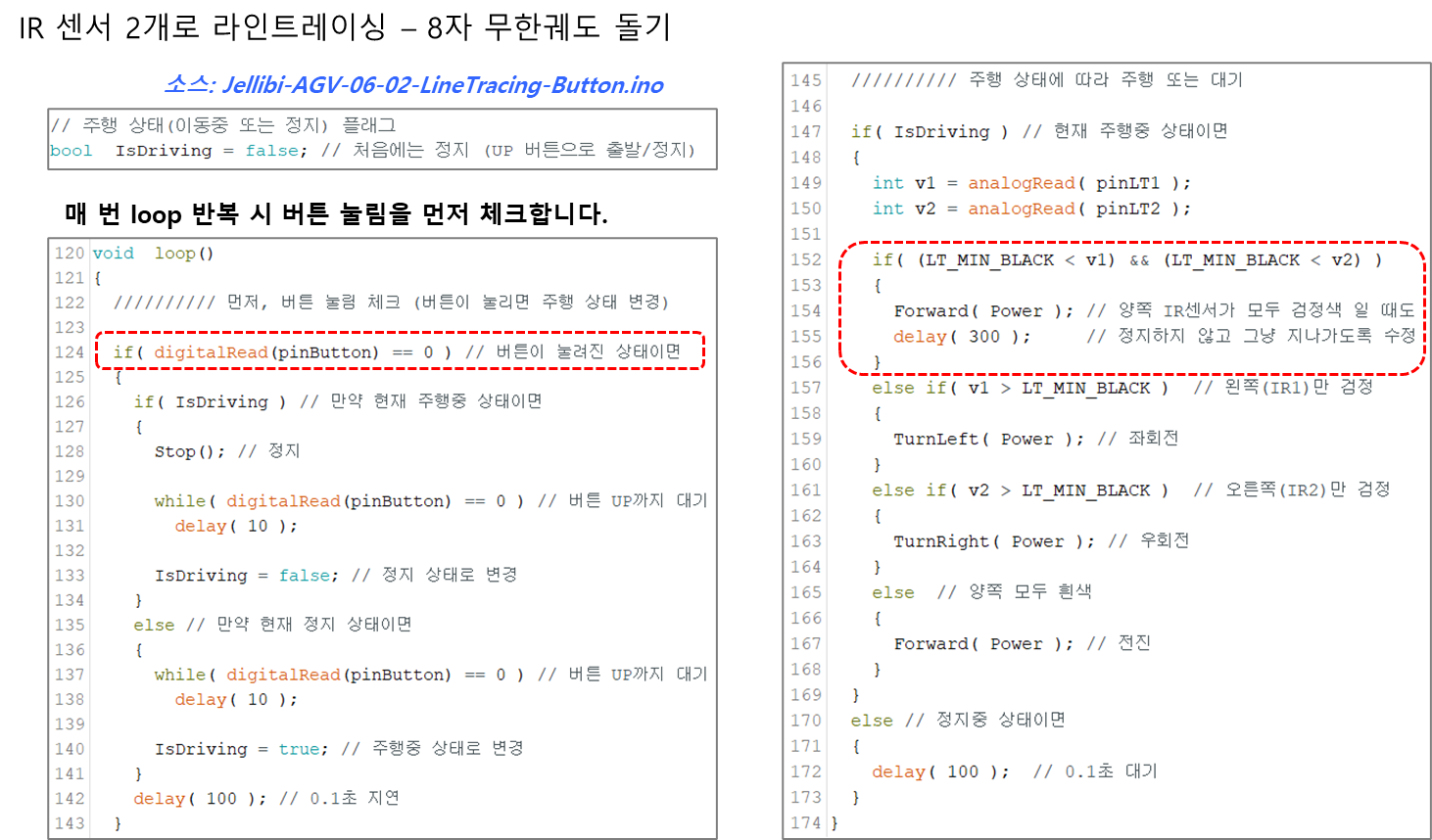

2. 8자 무한궤도 라인트레이싱


//////////////////// 버튼 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define pinServo1 9 // 좌상/우하 서보 모터 (리프터1)
#define pinServo2 10 // 좌하/우상 서보 모터 (리프터2)
#define SERVO_DOWN 90-10-20 // Down 위치 (10 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
Servo servo1; // 리프터1용 서보 모터 인스턴스 선언
Servo servo2; // 리프터2용 서보 모터 인스턴스 선언
void LifterDown()
{
servo1.attach( pinServo1 ); // 서보1 연결
//servo2.attach( pinServo2 ); // 서보2 연결
delay( 10 );
servo1.write( SERVO_DEF ); // 리프터1 아래로 내림
//servo2.write( 0 ); // 리프터2 아래로 내림
delay( 300 );
servo1.detach(); // 서보1 연결 해제
// servo2.detach(); // 서보2 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
LifterDown(); // 리프터를 아래로 내림
}
int Power = 80; // 기본 속력 (약간 느리게)
// 주행 상태(이동중 또는 정지) 플래그
bool IsDriving = false; // 처음에는 정지 (버튼으로 출발/정지)
void loop()
{
////////// 먼저, 버튼 눌림 체크 (버튼이 눌리면 주행 상태 변경)
if( digitalRead(pinButton) == 0 ) // 버튼이 눌려진 상태이면
{
if( IsDriving ) // 만약 현재 주행중 상태이면
{
Stop(); // 정지
while( digitalRead(pinButton) == 0 ) // 버튼 UP까지 대기
delay( 10 );
IsDriving = false; // 정지 상태로 변경
}
else // 만약 현재 정지 상태이면
{
while( digitalRead(pinButton) == 0 ) // 버튼 UP까지 대기
delay( 10 );
IsDriving = true; // 주행중 상태로 변경
}
delay( 100 ); // 0.1초 지연
}
////////// 주행 상태에 따라 주행 또는 대기
if( IsDriving ) // 현재 주행중 상태이면
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{
Forward( Power ); // 양쪽 IR센서가 모두 검정색 일 때도
delay( 300 ); // 정지하지 않고 그냥 지나가도록 수정
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}
else // 정지중 상태이면
{
delay( 100 ); // 0.1초 대기
}
}

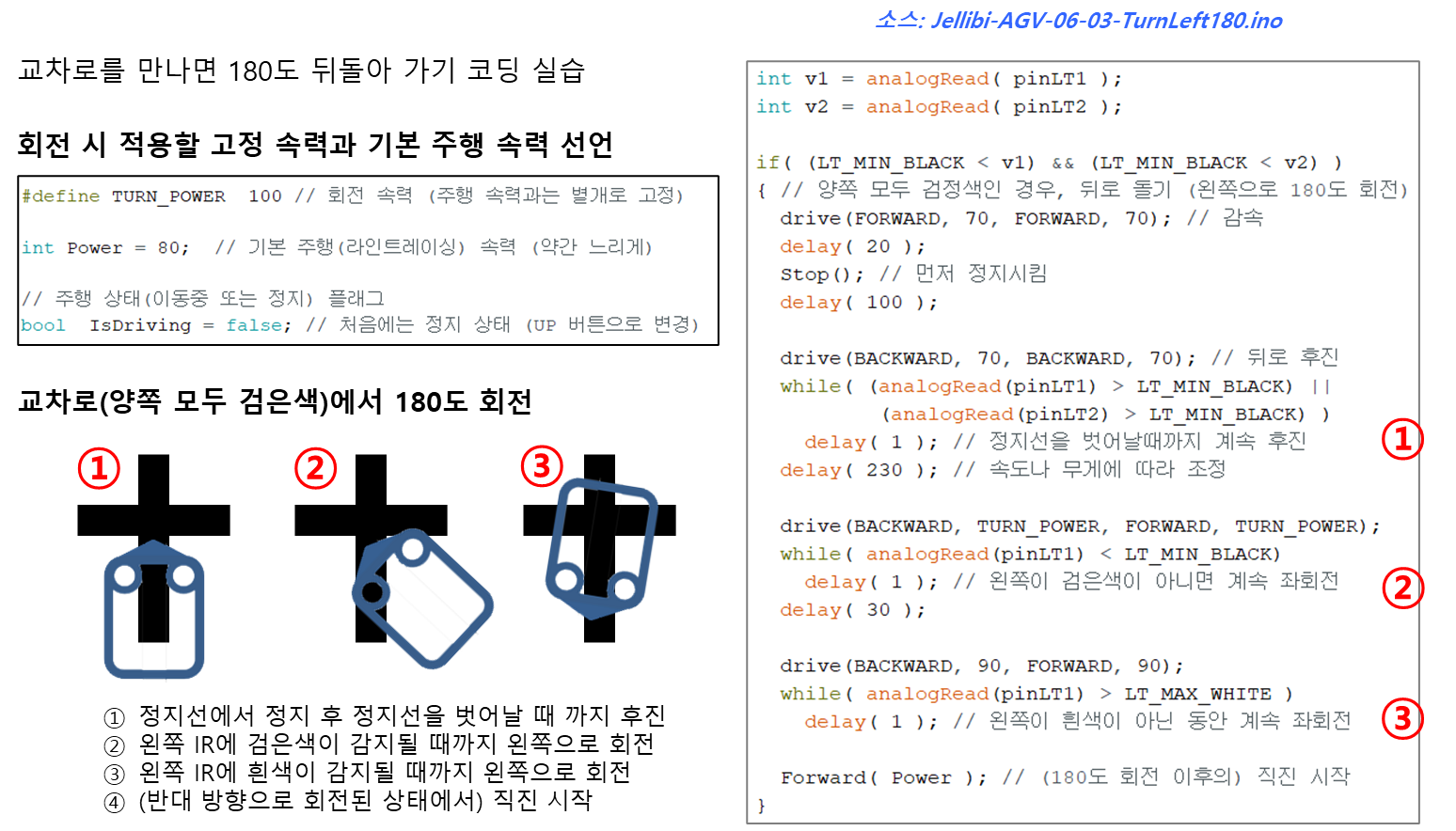

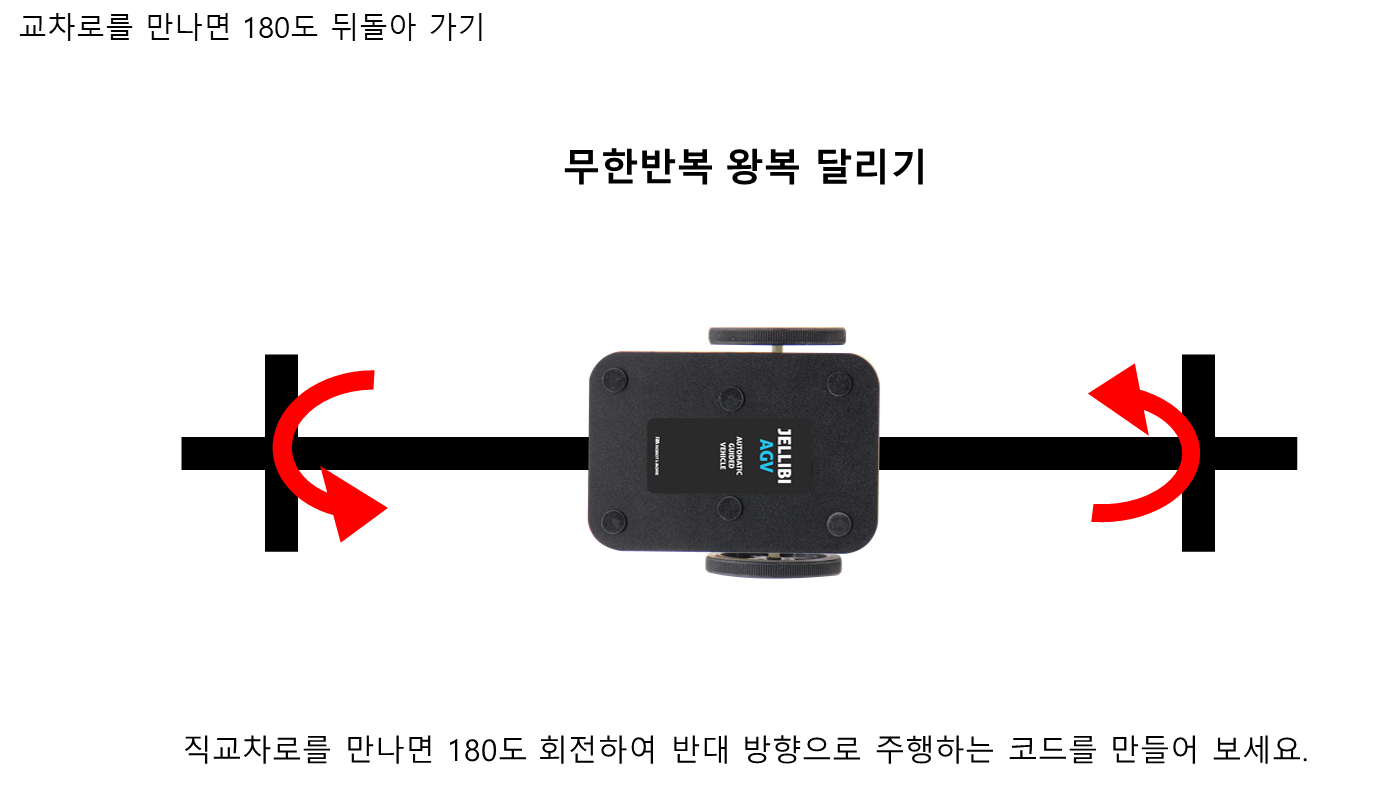

3. 180도 뒤돌아 가기


//////////////////// 버튼 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define pinServo1 9 // 좌상/우하 서보 모터 (리프터1)
#define pinServo2 10 // 좌하/우상 서보 모터 (리프터2)
Servo servo1; // 리프터1용 서보 모터 인스턴스 선언
Servo servo2; // 리프터2용 서보 모터 인스턴스 선언
#define SERVO_DOWN 90-10-20 // Down 위치 (10 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
void LifterDown()
{
servo1.attach( pinServo1 ); // 서보1 연결
//servo2.attach( pinServo2 ); // 서보2 연결
delay( 10 );
servo1.write( SERVO_DEF ); // 리프터1 아래로 내림
//servo2.write( 0 ); // 리프터2 아래로 내림
delay( 300 );
servo1.detach(); // 서보1 연결 해제
// servo2.detach(); // 서보2 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
LifterDown(); // 리프터를 아래로 내림
}
#define TURN_POWER 100 // 회전 속력 (주행 속력과는 별개로 고정)
int Power = 100; // 기본 주행(라인트레이싱) 속력 (80~120)
// 주행 상태(이동중 또는 정지) 플래그
bool IsDriving = false; // 처음에는 정지 상태 (버튼으로 출발)
void DoLineTracing()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{ // 양쪽 모두 검정색인 경우, 뒤로 돌기 (왼쪽으로 180도 회전)
drive(FORWARD, 70, FORWARD, 70); // 감속
delay( 20 );
Stop(); // 먼저 정지시킴
delay( 100 );
drive(BACKWARD, 70, BACKWARD, 70); // 뒤로 후진
while( (analogRead(pinLT1) > LT_MIN_BLACK) ||
(analogRead(pinLT2) > LT_MIN_BLACK) )
delay( 1 ); // 정지선을 벗어날때까지 계속 후진
delay( 230 ); // 속도나 무게에 따라 조정
drive(BACKWARD, TURN_POWER, FORWARD, TURN_POWER);
while( analogRead(pinLT1) < LT_MIN_BLACK)
delay( 1 ); // 왼쪽이 검은색이 아니면 계속 좌회전
delay( 30 );
drive(BACKWARD, 90, FORWARD, 90);
while( analogRead(pinLT1) > LT_MAX_WHITE )
delay( 1 ); // 왼쪽이 흰색이 아닌 동안 계속 좌회전
Forward( Power ); // (180도 회전 이후의) 직진 시작
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}
void loop()
{
////////// 먼저, 버튼 눌림 체크 (버튼이 눌리면 주행 상태 변경)
if( digitalRead(pinButton) == 0 ) // 위(앞)쪽 버튼이 눌려진 상태이면
{
if( IsDriving ) // 만약 현재 주행중 상태이면
{
Stop(); // 정지
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때까지 대기
delay( 10 );
IsDriving = false; // 정지 상태로 변경
}
else // 만약 현재 정지 상태이면
{
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때까지 대기
delay( 10 );
IsDriving = true; // 주행중 상태로 변경
}
delay( 100 ); // 0.1초 지연
}
////////// 주행 상태에 따라 주행 또는 대기
if( IsDriving ) // 현재 주행중 상태이면
{
DoLineTracing(); // 라인트레이싱 진행
}
else // 정지중 상태이면
{
delay( 100 ); // 0.1초 대기
}
}

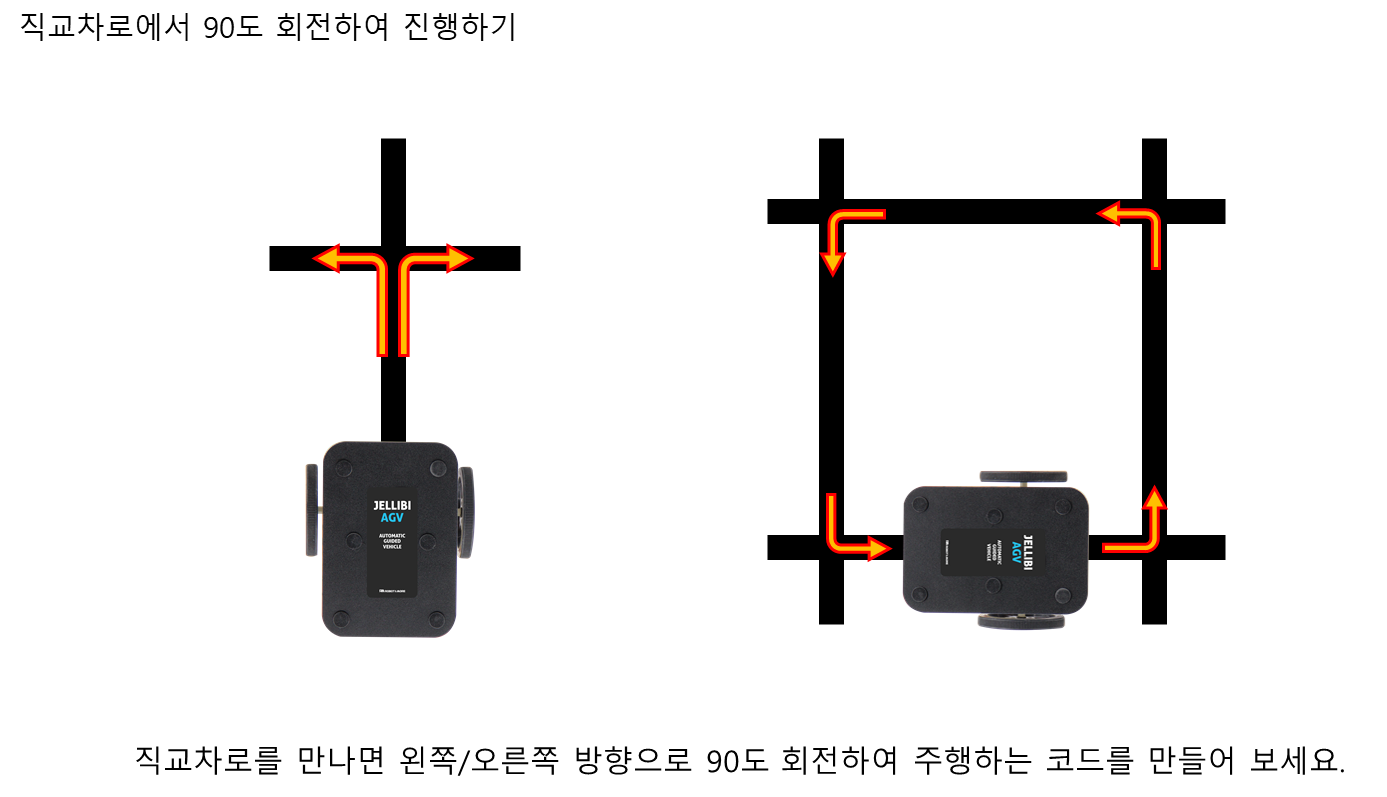

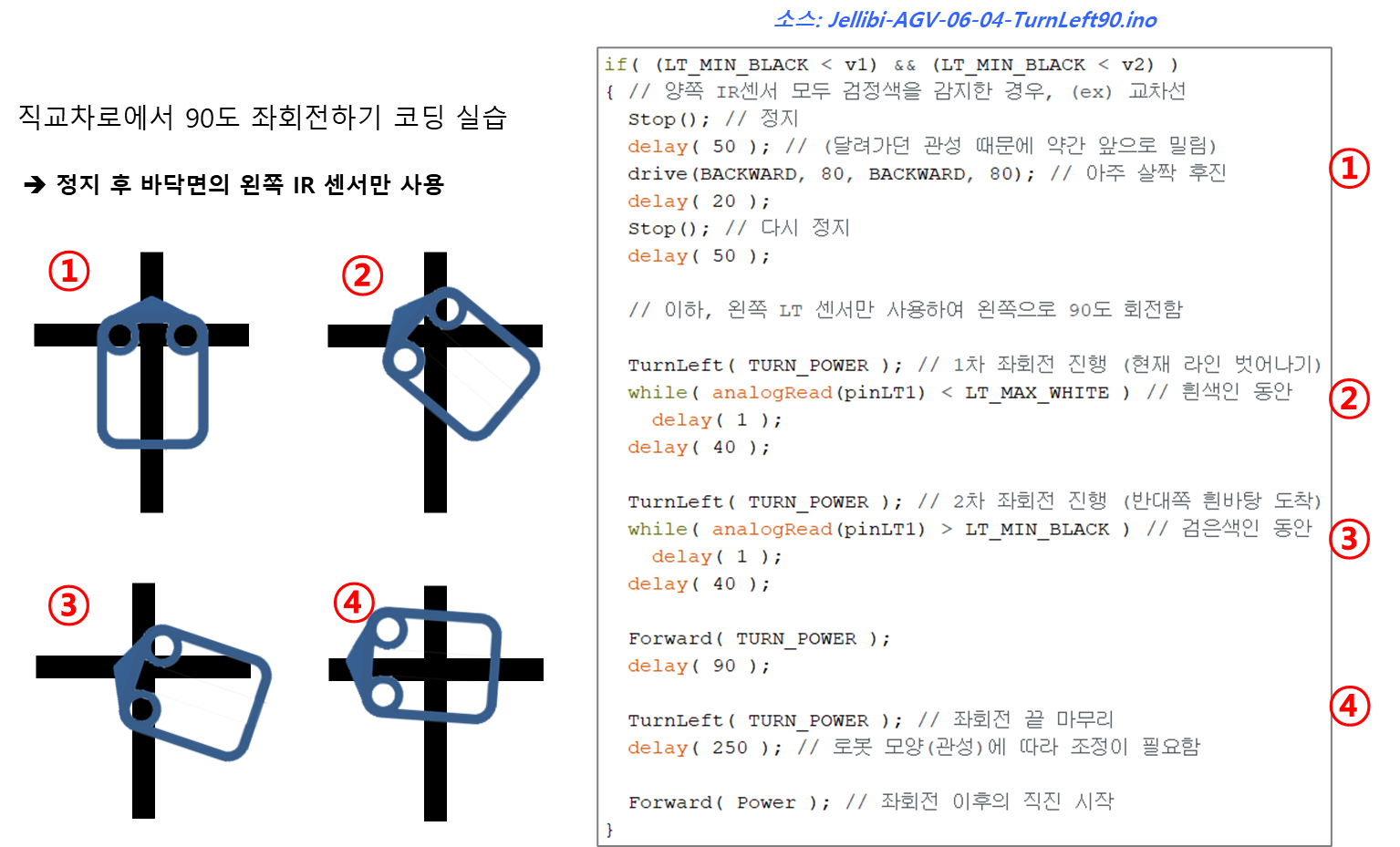

4. 90도 회전 주행


//////////////////// 버튼 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define pinServo1 9 // 좌상/우하 서보 모터 (리프터1)
#define pinServo2 10 // 좌하/우상 서보 모터 (리프터2)
Servo servo1; // 리프터1용 서보 모터 인스턴스 선언
Servo servo2; // 리프터2용 서보 모터 인스턴스 선언
#define SERVO_DOWN 90-10-20 // Down 위치 (10 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
void LifterDown()
{
servo1.attach( pinServo1 ); // 서보1 연결
//servo2.attach( pinServo2 ); // 서보2 연결
delay( 10 );
servo1.write( SERVO_DEF ); // 리프터1 아래로 내림
//servo2.write( 0 ); // 리프터2 아래로 내림
delay( 300 );
servo1.detach(); // 서보1 연결 해제
// servo2.detach(); // 서보2 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
LifterDown(); // 리프터를 아래로 내림
}
#define TURN_POWER 100 // 회전 속력 (주행 속력과는 별개로 고정)
int Power = 100; // 기본 주행(라인트레이싱) 속력 (80~120 정도)
// 주행 상태(이동중 또는 정지) 플래그
bool IsDriving = false; // 처음에는 정지 상태 (UP 버튼으로 변경)
void DoLineTracing()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{ // 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 교차선
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 왼쪽 LT 센서만 사용하여 왼쪽으로 90도 회전함
TurnLeft( TURN_POWER ); // 1차 좌회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT1) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnLeft( TURN_POWER ); // 2차 좌회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT1) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnLeft( TURN_POWER ); // 좌회전 끝 마무리
delay( 250 ); // 로봇 모양이나 무게(관성)에 따라 조정이 필요함
Forward( Power ); // 좌회전 이후의 직진 시작
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}
void loop()
{
////////// 먼저, 버튼 눌림 체크 (버튼이 눌리면 주행 상태 변경)
if( digitalRead(pinButton) == 0 ) // 위(앞)쪽 버튼이 눌려진 상태이면
{
if( IsDriving ) // 만약 현재 주행중 상태이면
{
Stop(); // 정지
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때까지 대기
delay( 10 );
IsDriving = false; // 정지 상태로 변경
}
else // 만약 현재 정지 상태이면
{
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때까지 대기
delay( 10 );
IsDriving = true; // 주행중 상태로 변경
}
delay( 100 ); // 0.1초 지연
}
////////// 주행 상태에 따라 주행 또는 대기
if( IsDriving ) // 현재 주행중 상태이면
{
DoLineTracing(); // 라인트레이싱 진행
}
else // 정지중 상태이면
{
delay( 100 ); // 0.1초 대기
}
}
//////////////////// 버튼 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define pinServo1 9 // 좌상/우하 서보 모터 (리프터1)
#define pinServo2 10 // 좌하/우상 서보 모터 (리프터2)
Servo servo1; // 리프터1용 서보 모터 인스턴스 선언
Servo servo2; // 리프터2용 서보 모터 인스턴스 선언
#define SERVO_DOWN 90-10-20 // Down 위치 (10 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
void LifterDown()
{
servo1.attach( pinServo1 ); // 서보1 연결
//servo2.attach( pinServo2 ); // 서보2 연결
delay( 10 );
servo1.write( SERVO_DEF ); // 리프터1 아래로 내림
//servo2.write( 0 ); // 리프터2 아래로 내림
delay( 300 );
servo1.detach(); // 서보1 연결 해제
// servo2.detach(); // 서보2 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
LifterDown(); // 리프터를 아래로 내림
}
#define TURN_POWER 100 // 회전 속력 (주행 속력과는 별개로 고정)
int Power = 100; // 기본 주행(라인트레이싱) 속력 (80~120 정도)
// 주행 상태(이동중 또는 정지) 플래그
bool IsDriving = false; // 처음에는 정지 상태 (UP 버튼으로 변경)
void DoLineTracing()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{ // 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 교차선
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 오른쪽 LT 센서만 사용하여 오른쪽으로 90도 회전함
TurnRight( TURN_POWER ); // 1차 우회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT2) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnRight( TURN_POWER ); // 2차 우회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT2) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnRight( TURN_POWER ); // 우회전 끝 마무리
delay( 250 ); // 로봇 모양(관성)에 따라 조정이 필요함
Forward( Power ); // 우회전 이후의 직진 시작
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}
void loop()
{
////////// 먼저, 버튼 눌림 체크 (버튼이 눌리면 주행 상태 변경)
if( digitalRead(pinButton) == 0 ) // 위(앞)쪽 버튼이 눌려진 상태이면
{
if( IsDriving ) // 만약 현재 주행중 상태이면
{
Stop(); // 정지
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때까지 대기
delay( 10 );
IsDriving = false; // 정지 상태로 변경
}
else // 만약 현재 정지 상태이면
{
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때까지 대기
delay( 10 );
IsDriving = true; // 주행중 상태로 변경
}
delay( 100 ); // 0.1초 지연
}
////////// 주행 상태에 따라 주행 또는 대기
if( IsDriving ) // 현재 주행중 상태이면
{
DoLineTracing(); // 라인트레이싱 진행
}
else // 정지중 상태이면
{
delay( 100 ); // 0.1초 대기
}
}
728x90
728x90
'소프트웨어 > Arduino' 카테고리의 다른 글
| EEPROM 응용 - 모터 성능과 IR센서 감도 보정값 활용 (0) | 2026.04.21 |
|---|---|
| 매니퓰레이터 응용 실습 (0) | 2026.04.15 |
| 돌아다니는 자동차 로봇 - 피드백(Feedback) 제어 실습 (0) | 2026.04.12 |
| 모터 제어와 4방향 주행 - PWM / DC모터 제어 (0) | 2026.04.12 |
| 4자유도 매니퓰레이터의 위치 제어 #2 (0) | 2026.03.25 |
