1. EEPROM에 값을 저장하고 읽기
EEPROM에 특정 값을 쓰고 읽기
//////////////////// EEPROM 데이터 쓰기/읽기
#include <EEPROM.h>
#define EEPROM_TEST_FLOAT 240 // 테스트용 데이터 저장 시작 위치(offset)
#define EEPROM_TEST_INT1 (EEPROM_TEST_FLOAT + 4) // 실수형= 4바이트
#define EEPROM_TEST_INT2 (EEPROM_TEST_INT1 + 2) // 정수형= 2바이트
//////////////// 테스트 데이터 (실수4 + 정수2 + 정수2 = 8바이트)
float FloatData = 3.14; // 실수형 데이터는 4바이트 차지함
int Integer1Data = -12345; // 정수형 데이터는 2바이트 차지함
unsigned int Integer2Data = 65535; // 0 ~ 65535 (2바이트)
void WriteData() // EEPROM에 데이터 쓰기
{
// 데이터 유형에 따라 자동으로 저장할 때 --> put 함수 사용
EEPROM.put( EEPROM_TEST_FLOAT, FloatData );
EEPROM.put( EEPROM_TEST_INT1, Integer1Data );
// 데이터를 1-BYTE 단위로 분리해서 저장할 때 --> write 함수 사용
byte byte0 = Integer2Data & 0x00FF; // 하위 바이트
byte byte1 = (Integer2Data & 0xFF00) >> 8; // 상위 바이트
EEPROM.write( EEPROM_TEST_INT2 + 0, byte0 );
EEPROM.write( EEPROM_TEST_INT2 + 1, byte1 );
}
void ReadData() // EEPROM에 저장된 데이터 읽기
{
// 데이터 유형에 따라 자동으로 값을 읽을 때 --> get 함수 사용
EEPROM.get( EEPROM_TEST_FLOAT, FloatData );
EEPROM.get( EEPROM_TEST_INT1, Integer1Data );
// 데이터를 BYTE 단위로 분리해서 값을 읽을 때 --> read 함수 사용
byte byte0 = EEPROM.read( EEPROM_TEST_INT2 + 0 );
byte byte1 = EEPROM.read( EEPROM_TEST_INT2 + 1 );
Integer2Data = ((unsigned int)byte1 << 8) + byte0;
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
Serial.begin( 9600 ); // 시리얼 통신 속도 설정
Serial.print( "Writing values to EEPROM : " );
WriteData(); // EEPROM에 데이터 쓰기
Serial.println( "done!" );
// EEPROM에 쓴 값들을 읽기 전에 모두 0으로 초기화
FloatData = 0.0;
Integer1Data = 0;
Integer2Data = 0;
Serial.println( "All values are initialized to 0." );
Serial.print( "Reading values from EEPROM : " );
ReadData(); // EEPROM에 저장된 데이터 읽기
Serial.println( "done!" );
Serial.print( "FloatData= " ); // 읽은 데이터 값들 출력
Serial.print( FloatData );
Serial.print( ", Integer1Data= " );
Serial.print( Integer1Data );
Serial.print( ", Integer2Data= " );
Serial.println( Integer2Data );
Serial.println();
}
void loop()
{
}
2. EEPROM 활용 - 바퀴모터 성능 조정값
모터 성능비율을 사용하여 직진성 보정하기
모터 성능 보정을 위한 EEPROM 데이터 저장 구조
//////////////////// EEPROM 데이터 쓰기/읽기
#include <EEPROM.h>
#define EEPROM_BASE 0
#define EEPROM_DATA_VER0 (EEPROM_BASE + 0) // 'V'
#define EEPROM_DATA_VER1 (EEPROM_BASE + 1) // '1'
#define EEPROM_DATA_VER2 (EEPROM_BASE + 2) // '0'
#define EEPROM_DATA_VER3 (EEPROM_BASE + 3) // '0'
#define EEPROM_PRODUCT_SN (EEPROM_BASE + 4) // Reserved
#define EEPROM_POWER_RATIOF (EEPROM_BASE + 8) // 1.00, 1.00
#define EEPROM_POWER_RATIOR (EEPROM_BASE + 16) // Reserved
#define EEPROM_POWER_ADJUST (EEPROM_BASE + 24) // Reserved
boolean IsEepromDataValid = false;
boolean CheckEepromDataHeader()
{
if( (EEPROM.read( EEPROM_DATA_VER0 ) == 'V') &&
(EEPROM.read( EEPROM_DATA_VER1 ) == '1') &&
(EEPROM.read( EEPROM_DATA_VER2 ) == '0') &&
(EEPROM.read( EEPROM_DATA_VER3 ) == '0') )
return true;
return false;
}
///////////// 좌/우 바퀴모터 속력 보정비율 (속력 = 파워 * 보정비율)
// 전진 속력 보정비율 [0 .. 1], 대부분 [0.94 ~ 1.00] 사이로 설정함
// 성능이 나쁜쪽을 1.0으로, 좋은쪽 비율을 균형에 맞도록 낮게 설정합니다.
float Power1RatioF = 1.0; // 왼쪽 모터 (기본= 1.0)
float Power2RatioF = 0.9; // 오른쪽 모터 (기본= 1.0)
void ReadPowerRatio() // EEPROM에 저장된 모터 성능비율 읽기
{
EEPROM.get( EEPROM_POWER_RATIOF, Power1RatioF );
EEPROM.get( EEPROM_POWER_RATIOF + 4, Power2RatioF );
}
//////////////////// 부저 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
//////////////////// 출발/정지 버튼
#define pinBtnUp A3 // 위쪽(UP, 앞쪽) 버튼 핀 번호
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
int p1, p2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
p1 = power1 * Power1RatioF;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
p2 = power2 * Power2RatioF;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, p1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, p2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode(pinBuzzer, OUTPUT); // 부저 핀을 출력 핀으로 설정
pinMode(pinBtnUp, INPUT); // 버튼 핀을 입력용 핀으로 설정
Serial.begin( 9600 ); // 시리얼 통신 속도 설정
Stop(); // 정지
// EEPROM에 저장되어 있는 데이터(좌우 모터와 바닥면의 IR 조정값) 읽기
if( IsEepromDataValid = CheckEepromDataHeader() )
{
// 이전에 EEPROM에 저장된 올바른 데이터가 있음
ReadPowerRatio(); // 좌우 모터 속도 조정 비율값 읽기
Serial.print( "Power1RatioF= " );
Serial.print( Power1RatioF ); // 왼쪽 모터 성능 비율
Serial.print( ", Power2RatioF= " );
Serial.println( Power2RatioF ); // 오른쪽 모터 성능 비율
}
else
{
Serial.println( "Data not found from EEPROM." );
}
tone( pinBuzzer, 262 ); // 초기화가 끝났음을 "도미솔" 음 재생
delay( 150 );
tone( pinBuzzer, 330 );
delay( 150 );
tone( pinBuzzer, 392 );
delay( 250 );
noTone( pinBuzzer ); // 스피커/부저 끄기(음소거)
}
bool DoMove = false; // 주행(=1) 또는 정지(=0)
void loop()
{
if( digitalRead(pinBtnUp) == 0 ) // 버튼이 눌림
{
if( DoMove ) // 주행 중이면 정지시킴
{
Stop();
tone( pinBuzzer, 330 ); // "미"
delay( 100 );
tone( pinBuzzer, 262 ); // "도"
delay( 250 );
noTone( pinBuzzer );
}
while( digitalRead(pinBtnUp) == 0 ) // 버튼이 올려질 때 까지 대기
delay( 10 );
DoMove = ! DoMove;
if( DoMove )
{
tone( pinBuzzer, 262 ); // "도"
delay( 100 );
tone( pinBuzzer, 330 ); // "미"
delay( 250 );
noTone( pinBuzzer );
Forward( 80 ); // 주행 속력 (80= 약간 느리게, 120= 약간 빠르게)
}
}
}
3. EEPROM 활용 - IR센서 감도 조정값
IR센서 보정 값을 사용하여 흑백(명암)값 보정하기
//////////////////// EEPROM 데이터 쓰기/읽기
#include <EEPROM.h>
#define EEPROM_BASE 0
#define EEPROM_DATA_VER0 (EEPROM_BASE + 0) // 'V'
#define EEPROM_DATA_VER1 (EEPROM_BASE + 1) // '1'
#define EEPROM_DATA_VER2 (EEPROM_BASE + 2) // '0'
#define EEPROM_DATA_VER3 (EEPROM_BASE + 3) // '0'
#define EEPROM_PRODUCT_SN (EEPROM_BASE + 4) // Reserved
#define EEPROM_POWER_RATIOF (EEPROM_BASE + 8) // 1.00, 1.00
#define EEPROM_POWER_RATIOR (EEPROM_BASE + 16) // Reserved
#define EEPROM_POWER_ADJUST (EEPROM_BASE + 24) // Reserved
// 라인트레이싱용 IR 센서 보정값
#define EEPROM_LT_THRESHOLD (EEPROM_BASE + 28) // LeftIR, RightIR
boolean IsEepromDataValid = false;
boolean CheckEepromDataHeader()
{
if( (EEPROM.read( EEPROM_DATA_VER0 ) == 'V') &&
(EEPROM.read( EEPROM_DATA_VER1 ) == '1') &&
(EEPROM.read( EEPROM_DATA_VER2 ) == '0') &&
(EEPROM.read( EEPROM_DATA_VER3 ) == '0') )
return true;
return false;
}
///////////// 좌/우 바퀴모터 속력 보정비율 (속력 = 파워 * 보정비율)
// 전진 속력 보정비율 [0 .. 1], 대부분 [0.94 ~ 1.00] 사이로 설정함
// 성능이 나쁜쪽을 1.0으로, 좋은쪽 비율을 균형에 맞도록 낮게 설정합니다.
float Power1RatioF = 1.00; // 왼쪽 모터 (기본= 1.0)
float Power2RatioF = 1.00; // 오른쪽 모터 (기본= 1.0)
void ReadPowerRatio() // EEPROM에 저장된 모터 성능비율 읽기
{
EEPROM.get( EEPROM_POWER_RATIOF, Power1RatioF );
EEPROM.get( EEPROM_POWER_RATIOF + 4, Power2RatioF );
}

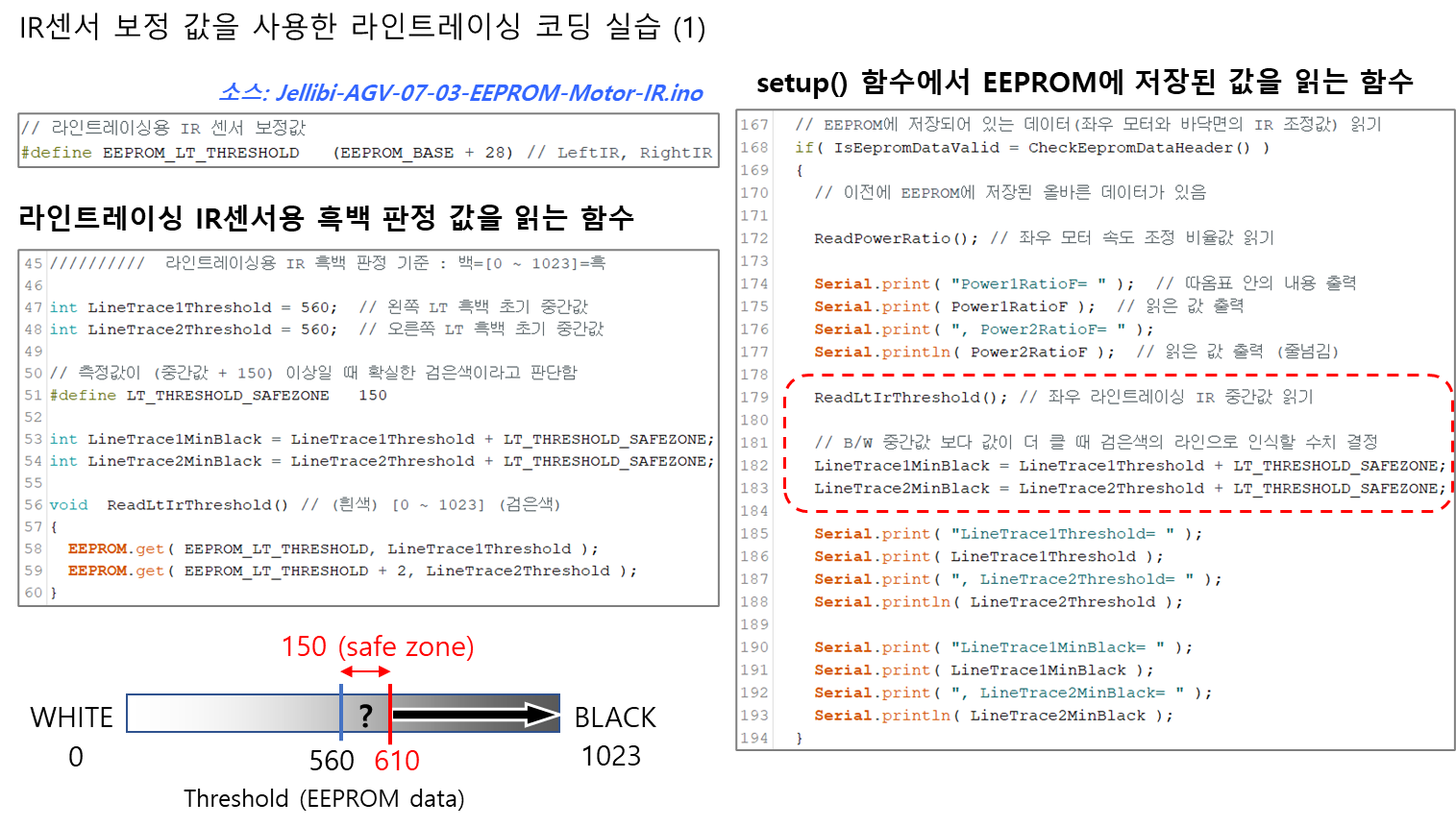

////////// 라인트레이싱용 IR 흑백 판정 기준 : 백=[0 ~ 1023]=흑
int LineTrace1Threshold = 560; // 왼쪽 LT 흑백 초기 중간값
int LineTrace2Threshold = 560; // 오른쪽 LT 흑백 초기 중간값
// 측정값이 (중간값 + 150) 이상일 때 확실한 검은색이라고 판단함
#define LT_THRESHOLD_SAFEZONE 150
int LineTrace1MinBlack = LineTrace1Threshold + LT_THRESHOLD_SAFEZONE;
int LineTrace2MinBlack = LineTrace2Threshold + LT_THRESHOLD_SAFEZONE;
void ReadLtIrThreshold() // (흰색) [0 ~ 1023] (검은색)
{
EEPROM.get( EEPROM_LT_THRESHOLD, LineTrace1Threshold );
EEPROM.get( EEPROM_LT_THRESHOLD + 2, LineTrace2Threshold );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 부저와 버튼 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
int p1, p2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
p1 = power1 * Power1RatioF;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
p2 = power2 * Power2RatioF;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, p1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, p2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode(pinBuzzer, OUTPUT); // 부저 핀을 출력 핀으로 설정
pinMode(pinButton, INPUT); // 버튼 핀을 입력용 핀으로 설정
pinMode( pinLT1, INPUT ); // IR 센서 입력 핀으로 설정
pinMode( pinLT2, INPUT );
Serial.begin( 9600 ); // 시리얼 통신 속도 설정
Stop(); // 정지
// EEPROM에 저장되어 있는 데이터(좌우 모터와 바닥면의 IR 조정값) 읽기
if( IsEepromDataValid = CheckEepromDataHeader() )
{
// 이전에 EEPROM에 저장된 올바른 데이터가 있음
ReadPowerRatio(); // 좌우 모터 속도 조정 비율값 읽기
Serial.print( "Power1RatioF= " ); // 따옴표 안의 내용 출력
Serial.print( Power1RatioF ); // 읽은 값 출력
Serial.print( ", Power2RatioF= " );
Serial.println( Power2RatioF ); // 읽은 값 출력 (줄넘김)
ReadLtIrThreshold(); // 좌우 라인트레이싱 IR 중간값 읽기
// B/W 중간값 보다 값이 더 클 때 검은색의 라인으로 인식할 수치 결정
LineTrace1MinBlack = LineTrace1Threshold + LT_THRESHOLD_SAFEZONE;
LineTrace2MinBlack = LineTrace2Threshold + LT_THRESHOLD_SAFEZONE;
Serial.print( "LineTrace1Threshold= " );
Serial.print( LineTrace1Threshold );
Serial.print( ", LineTrace2Threshold= " );
Serial.println( LineTrace2Threshold );
Serial.print( "LineTrace1MinBlack= " );
Serial.print( LineTrace1MinBlack );
Serial.print( ", LineTrace2MinBlack= " );
Serial.println( LineTrace2MinBlack );
}
else
{
Serial.println( "Data not found from EEPROM." );
}
tone( pinBuzzer, 262 ); // 초기화가 끝났음을 "도미솔" 음 재생
delay( 150 );
tone( pinBuzzer, 330 );
delay( 150 );
tone( pinBuzzer, 392 );
delay( 250 );
noTone( pinBuzzer ); // 스피커/부저 끄기(음소거)
}
bool DoLineTrace = false; // 라인트레이싱(=1) 또는 정지(=0)
int Power = 100; // 주행 속력 (80= 약간 느리게, 120= 빠르게)
void loop()
{
if( digitalRead(pinButton) == 0 ) // 버튼이 눌림
{
if( DoLineTrace ) // 현재 라인트레이싱 중이면 정지
{
Stop();
tone( pinBuzzer, 330 ); // "미"
delay( 100 );
tone( pinBuzzer, 262 ); // "도"
delay( 250 );
noTone( pinBuzzer );
}
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때 까지 대기
delay( 10 );
DoLineTrace = ! DoLineTrace;
if( DoLineTrace ) // 라인트레이싱 시작
{
tone( pinBuzzer, 262 ); // "도"
delay( 100 );
tone( pinBuzzer, 330 ); // "미"
delay( 250 );
noTone( pinBuzzer );
Forward( Power ); // 주행 시작
}
}
if( DoLineTrace ) // 라인트레이싱
{
int v1 = analogRead( pinLT1 ); // 왼쪽 IR 센서값 읽기
int v2 = analogRead( pinLT2 ); // 오른쪽 IR 센서값 읽기
if( (LineTrace1MinBlack < v1) && (LineTrace2MinBlack < v2) )
{
// 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 검정 교차선
Forward( Power ); // 계속 직진
delay( 255-Power+1 );
}
else if( v1 > LineTrace1MinBlack ) // 왼쪽만 검정, 좌회전
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LineTrace2MinBlack ) // 오른쪽만 검정,우회전
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색, 계속 전진
{
Forward( Power );
}
}
}
#define TEST_LT_IR 1 // 라인트레이싱용 IR센서 값 보기
//////////////////// EEPROM 데이터 쓰기/읽기
#include <EEPROM.h>
#define EEPROM_BASE 0
#define EEPROM_DATA_VER0 (EEPROM_BASE + 0) // 'V'
#define EEPROM_DATA_VER1 (EEPROM_BASE + 1) // '1'
#define EEPROM_DATA_VER2 (EEPROM_BASE + 2) // '0'
#define EEPROM_DATA_VER3 (EEPROM_BASE + 3) // '0'
#define EEPROM_PRODUCT_SN (EEPROM_BASE + 4) // Reserved
#define EEPROM_POWER_RATIOF (EEPROM_BASE + 8) // 1.00, 1.00
#define EEPROM_POWER_RATIOR (EEPROM_BASE + 16) // Reserved
#define EEPROM_POWER_ADJUST (EEPROM_BASE + 24) // Reserved
// 라인트레이싱용 IR 센서 보정값
#define EEPROM_LT_THRESHOLD (EEPROM_BASE + 28) // LeftIR, RightIR
boolean IsEepromDataValid = false;
boolean CheckEepromDataHeader()
{
if( (EEPROM.read( EEPROM_DATA_VER0 ) == 'V') &&
(EEPROM.read( EEPROM_DATA_VER1 ) == '1') &&
(EEPROM.read( EEPROM_DATA_VER2 ) == '0') &&
(EEPROM.read( EEPROM_DATA_VER3 ) == '0') )
return true;
return false;
}
///////////// 좌/우 바퀴모터 속력 보정비율 (속력 = 파워 * 보정비율)
// 전진 속력 보정비율 [0 .. 1], 대부분 [0.94 ~ 1.00] 사이로 설정함
// 성능이 나쁜쪽을 1.0으로, 좋은쪽 비율을 균형에 맞도록 낮게 설정합니다.
float Power1RatioF = 1.00; // 왼쪽 모터 (기본= 1.0)
float Power2RatioF = 1.00; // 오른쪽 모터 (기본= 1.0)
void ReadPowerRatio() // EEPROM에 저장된 모터 성능비율 읽기
{
EEPROM.get( EEPROM_POWER_RATIOF, Power1RatioF );
EEPROM.get( EEPROM_POWER_RATIOF + 4, Power2RatioF );
}
////////// 라인트레이싱용 IR 흑백 판정 기준 : 백=[0 ~ 1023]=흑
int LineTrace1Threshold = 560; // 왼쪽 LT 흑백 초기 중간값
int LineTrace2Threshold = 560; // 오른쪽 LT 흑백 초기 중간값
// 측정값이 (중간값 + 150) 이상일 때 확실한 검은색이라고 판단함
#define LT_THRESHOLD_SAFEZONE 150
int LineTrace1MinBlack = LineTrace1Threshold + LT_THRESHOLD_SAFEZONE;
int LineTrace2MinBlack = LineTrace2Threshold + LT_THRESHOLD_SAFEZONE;
// 측정값이 (중간값 - 150) 이하일 때 확실한 흰색이라고 판단함
int LineTrace1MaxWhite = LineTrace1Threshold - LT_THRESHOLD_SAFEZONE;
int LineTrace2MaxWhite = LineTrace2Threshold - LT_THRESHOLD_SAFEZONE;
void ReadLtIrThreshold() // (흰색) [0 ~ 1023] (검은색)
{
EEPROM.get( EEPROM_LT_THRESHOLD, LineTrace1Threshold );
EEPROM.get( EEPROM_LT_THRESHOLD + 2, LineTrace2Threshold );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 부저와 버튼 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
int p1, p2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
p1 = power1 * Power1RatioF;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
p2 = power2 * Power2RatioF;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, p1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, p2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode(pinBuzzer, OUTPUT); // 부저 핀을 출력 핀으로 설정
pinMode(pinButton, INPUT); // 버튼 핀을 입력용 핀으로 설정
pinMode( pinLT1, INPUT ); // IR 센서 입력 핀으로 설정
pinMode( pinLT2, INPUT );
Serial.begin( 9600 ); // 시리얼 통신 속도 설정
Stop(); // 정지
// EEPROM에 저장되어 있는 데이터(좌우 모터와 바닥면의 IR 조정값) 읽기
if( IsEepromDataValid = CheckEepromDataHeader() )
{
// 이전에 EEPROM에 저장된 올바른 데이터가 있음
ReadPowerRatio(); // 좌우 모터 속도 조정 비율값 읽기
Serial.println( "\n====================\n" );
Serial.print( "Power1RatioF= " ); // 따옴표 안의 내용 출력
Serial.print( Power1RatioF ); // 읽은 값 출력
Serial.print( ", Power2RatioF= " );
Serial.println( Power2RatioF ); // 읽은 값 출력 (줄넘김)
ReadLtIrThreshold(); // 좌우 라인트레이싱 IR 중간값 읽기
// B/W 중간값 보다 값이 더 클 때 검은색의 라인으로 인식할 수치 결정
LineTrace1MinBlack = LineTrace1Threshold + LT_THRESHOLD_SAFEZONE;
LineTrace2MinBlack = LineTrace2Threshold + LT_THRESHOLD_SAFEZONE;
// B/W 중간값 보다 더 작을 때 확실한 흰색으로 판단할 수치 결정
LineTrace1MaxWhite = LineTrace1Threshold - LT_THRESHOLD_SAFEZONE;
LineTrace2MaxWhite = LineTrace2Threshold - LT_THRESHOLD_SAFEZONE;
Serial.print( "1Threshold= " );
Serial.print( LineTrace1Threshold );
Serial.print( ", 2Threshold= " );
Serial.println( LineTrace2Threshold );
Serial.print( "1MinBlack= " );
Serial.print( LineTrace1MinBlack );
Serial.print( ", 2MinBlack= " );
Serial.print( LineTrace2MinBlack );
Serial.print( ", 1MaxWhite= " );
Serial.print( LineTrace1MaxWhite );
Serial.print( ", 2MaxWhite= " );
Serial.println( LineTrace2MaxWhite );
}
else
{
Serial.println( "Data not found from EEPROM." );
}
tone( pinBuzzer, 262 ); // 초기화가 끝났음을 "도미솔" 음 재생
delay( 150 );
tone( pinBuzzer, 330 );
delay( 150 );
tone( pinBuzzer, 392 );
delay( 250 );
noTone( pinBuzzer ); // 스피커/부저 끄기(음소거)
}
bool DoLineTrace = false; // 라인트레이싱(=1) 또는 정지(=0)
int Power = 100; // 주행 속력 (80= 약간 느리게, 120= 빠르게)
void loop()
{
#if TEST_LT_IR
if( digitalRead(pinButton) == 0 ) // 버튼이 눌림
{
if( DoLineTrace ) // 현재 라인트레이싱 중이면 측정 정지
DoLineTrace = false;
else // 현재 라인트레이싱 중이 아니면 측정 시작
DoLineTrace = true;
}
if( DoLineTrace )
{
int v1 = analogRead( pinLT1 ); // 왼쪽 IR 센서값 읽기
int v2 = analogRead( pinLT2 ); // 오른쪽 IR 센서값 읽기
if( (LineTrace1MinBlack < v1) && (LineTrace2MinBlack < v2) )
{ // 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 검정 교차선
Serial.print( "[B,B] " );
Serial.print( v1 - LineTrace1MinBlack );
Serial.print( ", " );
Serial.println( v2 - LineTrace2MinBlack );
}
else if( v1 > LineTrace1MinBlack ) // 왼쪽만 검정, 좌회전
{
Serial.print( "[B,W] " );
Serial.print( v1 - LineTrace1MinBlack );
Serial.print( ", " );
Serial.println( LineTrace2MaxWhite - v2 );
}
else if( v2 > LineTrace2MinBlack ) // 오른쪽만 검정,우회전
{
Serial.print( "[W,B] " );
Serial.print( LineTrace1MaxWhite - v1 );
Serial.print( ", " );
Serial.println( v2 - LineTrace1MinBlack );
}
else // 양쪽 모두 흰색, 계속 전진
{
Serial.print( "[W,W] " );
Serial.print( LineTrace1MaxWhite - v1 );
Serial.print( ", " );
Serial.println( LineTrace2MaxWhite - v2 );
}
}
delay( 200 );
#else
if( digitalRead(pinButton) == 0 ) // 버튼이 눌림
{
if( DoLineTrace ) // 현재 라인트레이싱 중이면 정지
{
Stop();
tone( pinBuzzer, 330 ); // "미"
delay( 100 );
tone( pinBuzzer, 262 ); // "도"
delay( 250 );
noTone( pinBuzzer );
}
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때 까지 대기
delay( 10 );
DoLineTrace = ! DoLineTrace;
if( DoLineTrace ) // 라인트레이싱 시작
{
tone( pinBuzzer, 262 ); // "도"
delay( 100 );
tone( pinBuzzer, 330 ); // "미"
delay( 250 );
noTone( pinBuzzer );
Forward( Power ); // 주행 시작
}
}
if( DoLineTrace ) // 라인트레이싱
{
int v1 = analogRead( pinLT1 ); // 왼쪽 IR 센서값 읽기
int v2 = analogRead( pinLT2 ); // 오른쪽 IR 센서값 읽기
if( (LineTrace1MinBlack < v1) && (LineTrace2MinBlack < v2) )
{
// 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 검정 교차선
Forward( Power ); // 계속 직진
delay( 255-Power+1 );
}
else if( v1 > LineTrace1MinBlack ) // 왼쪽만 검정, 좌회전
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LineTrace2MinBlack ) // 오른쪽만 검정,우회전
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색, 계속 전진
{
Forward( Power );
}
}
#endif
}
아래의 소스는 EEPROM에 변수값을 저장한 루틴을 추가한 것입니다.
//////////////////// EEPROM 데이터 쓰기/읽기
#include <EEPROM.h>
#define EEPROM_BASE 0
#define EEPROM_DATA_VER0 (EEPROM_BASE + 0) // 'V'
#define EEPROM_DATA_VER1 (EEPROM_BASE + 1) // '1'
#define EEPROM_DATA_VER2 (EEPROM_BASE + 2) // '0'
#define EEPROM_DATA_VER3 (EEPROM_BASE + 3) // '0'
#define EEPROM_PRODUCT_SN (EEPROM_BASE + 4) // Reserved
#define EEPROM_POWER_RATIOF (EEPROM_BASE + 8) // 1.00, 1.00
#define EEPROM_POWER_RATIOR (EEPROM_BASE + 16) // Reserved
#define EEPROM_POWER_ADJUST (EEPROM_BASE + 24) // Reserved
// 라인트레이싱용 IR 센서 보정값
#define EEPROM_LT_THRESHOLD (EEPROM_BASE + 28) // LeftIR, RightIR
//#define WRITE_DATA
boolean IsEepromDataValid = false;
boolean CheckEepromDataHeader()
{
if( (EEPROM.read( EEPROM_DATA_VER0 ) == 'V') &&
(EEPROM.read( EEPROM_DATA_VER1 ) == '1') &&
(EEPROM.read( EEPROM_DATA_VER2 ) == '0') &&
(EEPROM.read( EEPROM_DATA_VER3 ) == '0') )
return true;
return false;
}
///////////// 좌/우 바퀴모터 속력 보정비율 (속력 = 파워 * 보정비율)
// 전진 속력 보정비율 [0 .. 1], 대부분 [0.94 ~ 1.00] 사이로 설정함
// 성능이 나쁜쪽을 1.0으로, 좋은쪽 비율을 균형에 맞도록 낮게 설정합니다.
float Power1RatioF = 1.00; // 왼쪽 모터 (기본= 1.0)
float Power2RatioF = 0.97; // 오른쪽 모터 (기본= 1.0)
void ReadPowerRatio() // EEPROM에 저장된 모터 성능비율 읽기
{
EEPROM.get( EEPROM_POWER_RATIOF, Power1RatioF );
EEPROM.get( EEPROM_POWER_RATIOF + 4, Power2RatioF );
}
void WritePowerRatio() // EEPROM에 모터 성능비율 쓰기
{
EEPROM.put( EEPROM_POWER_RATIOF, Power1RatioF );
EEPROM.put( EEPROM_POWER_RATIOF + 4, Power2RatioF );
}
////////// 라인트레이싱용 IR 흑백 판정 기준 : 백=[0 ~ 1023]=흑
int LineTrace1Threshold = 590; // 왼쪽 LT 흑백 초기 중간값
int LineTrace2Threshold = 611; // 오른쪽 LT 흑백 초기 중간값
// 측정값이 (중간값 + 150) 이상일 때 확실한 검은색이라고 판단함
#define LT_THRESHOLD_SAFEZONE 150
int LineTrace1MinBlack = LineTrace1Threshold + LT_THRESHOLD_SAFEZONE;
int LineTrace2MinBlack = LineTrace2Threshold + LT_THRESHOLD_SAFEZONE;
void ReadLtIrThreshold() // (흰색) [0 ~ 1023] (검은색)
{
EEPROM.get( EEPROM_LT_THRESHOLD, LineTrace1Threshold );
EEPROM.get( EEPROM_LT_THRESHOLD + 2, LineTrace2Threshold );
}
void WriteLtIrThreshold() // (흰색) [0 ~ 1023] (검은색)
{
EEPROM.put( EEPROM_LT_THRESHOLD, LineTrace1Threshold );
EEPROM.put( EEPROM_LT_THRESHOLD + 2, LineTrace2Threshold );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
//////////////////// 부저와 버튼 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
int p1, p2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
p1 = power1 * Power1RatioF;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
p2 = power2 * Power2RatioF;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, p1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, p2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
// 모터 제어 핀들을 모두 출력용으로 설정
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode(pinBuzzer, OUTPUT); // 부저 핀을 출력 핀으로 설정
pinMode(pinButton, INPUT); // 버튼 핀을 입력용 핀으로 설정
pinMode( pinLT1, INPUT ); // IR 센서 입력 핀으로 설정
pinMode( pinLT2, INPUT );
Serial.begin( 9600 ); // 시리얼 통신 속도 설정
Stop(); // 정지
// EEPROM에 저장되어 있는 데이터(좌우 모터와 바닥면의 IR 조정값) 읽기
if( IsEepromDataValid = CheckEepromDataHeader() )
{
// 이전에 EEPROM에 저장된 올바른 데이터가 있음
#ifdef WRITE_DATA
Serial.println( "Write power ratio...");
WritePowerRatio();
Serial.println( "Write IR threshold...");
WriteLtIrThreshold();
#else
ReadPowerRatio(); // 좌우 모터 속도 조정 비율값 읽기
Serial.print( "Power1RatioF= " ); // 따옴표 안의 내용 출력
Serial.print( Power1RatioF ); // 읽은 값 출력
Serial.print( ", Power2RatioF= " );
Serial.println( Power2RatioF ); // 읽은 값 출력 (줄넘김)
ReadLtIrThreshold(); // 좌우 라인트레이싱 IR 중간값 읽기
#endif
// B/W 중간값 보다 값이 더 클 때 검은색의 라인으로 인식할 수치 결정
LineTrace1MinBlack = LineTrace1Threshold + LT_THRESHOLD_SAFEZONE;
LineTrace2MinBlack = LineTrace2Threshold + LT_THRESHOLD_SAFEZONE;
Serial.print( "LineTrace1Threshold= " );
Serial.print( LineTrace1Threshold );
Serial.print( ", LineTrace2Threshold= " );
Serial.println( LineTrace2Threshold );
Serial.print( "LineTrace1MinBlack= " );
Serial.print( LineTrace1MinBlack );
Serial.print( ", LineTrace2MinBlack= " );
Serial.println( LineTrace2MinBlack );
}
else
{
Serial.println( "Data not found from EEPROM." );
}
tone( pinBuzzer, 262 ); // 초기화가 끝났음을 "도미솔" 음 재생
delay( 150 );
tone( pinBuzzer, 330 );
delay( 150 );
tone( pinBuzzer, 392 );
delay( 250 );
noTone( pinBuzzer ); // 스피커/부저 끄기(음소거)
}
bool DoLineTrace = false; // 라인트레이싱(=1) 또는 정지(=0)
int Power = 100; // 주행 속력 (80= 약간 느리게, 120= 빠르게)
void loop()
{
if( digitalRead(pinButton) == 0 ) // 버튼이 눌림
{
if( DoLineTrace ) // 현재 라인트레이싱 중이면 정지
{
Stop();
tone( pinBuzzer, 330 ); // "미"
delay( 100 );
tone( pinBuzzer, 262 ); // "도"
delay( 250 );
noTone( pinBuzzer );
}
while( digitalRead(pinButton) == 0 ) // 버튼이 올려질 때 까지 대기
delay( 10 );
DoLineTrace = ! DoLineTrace;
if( DoLineTrace ) // 라인트레이싱 시작
{
tone( pinBuzzer, 262 ); // "도"
delay( 100 );
tone( pinBuzzer, 330 ); // "미"
delay( 250 );
noTone( pinBuzzer );
Forward( Power ); // 주행 시작
}
}
if( DoLineTrace ) // 라인트레이싱
{
int v1 = analogRead( pinLT1 ); // 왼쪽 IR 센서값 읽기
int v2 = analogRead( pinLT2 ); // 오른쪽 IR 센서값 읽기
if( (LineTrace1MinBlack < v1) && (LineTrace2MinBlack < v2) )
{
// 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 검정 교차선
Forward( Power ); // 계속 직진
delay( 255-Power+1 );
}
else if( v1 > LineTrace1MinBlack ) // 왼쪽만 검정, 좌회전
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LineTrace2MinBlack ) // 오른쪽만 검정,우회전
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색, 계속 전진
{
Forward( Power );
}
}
}
728x90
728x90
'소프트웨어 > Arduino' 카테고리의 다른 글
| 관성 측정 장치 (IMU, Inertial Measurement Unit)를 사용한 각도 측정 실습 (0) | 2026.04.24 |
|---|---|
| 종합 응용 미션 - 장애물이 없는 길을 찾아서 종이컵 실어오기 (0) | 2026.04.22 |
| 매니퓰레이터 응용 실습 (0) | 2026.04.15 |
| 라인트레이싱 및 교차로에서의 방향 전환 (0) | 2026.04.12 |
| 돌아다니는 자동차 로봇 - 피드백(Feedback) 제어 실습 (0) | 2026.04.12 |
