Jetson Nano 보드 구매

1. Jetson Nano 보드를 구매하기 전에 먼저 아래의 사이트에 접속하여 보드의 사양을 점검합니다.

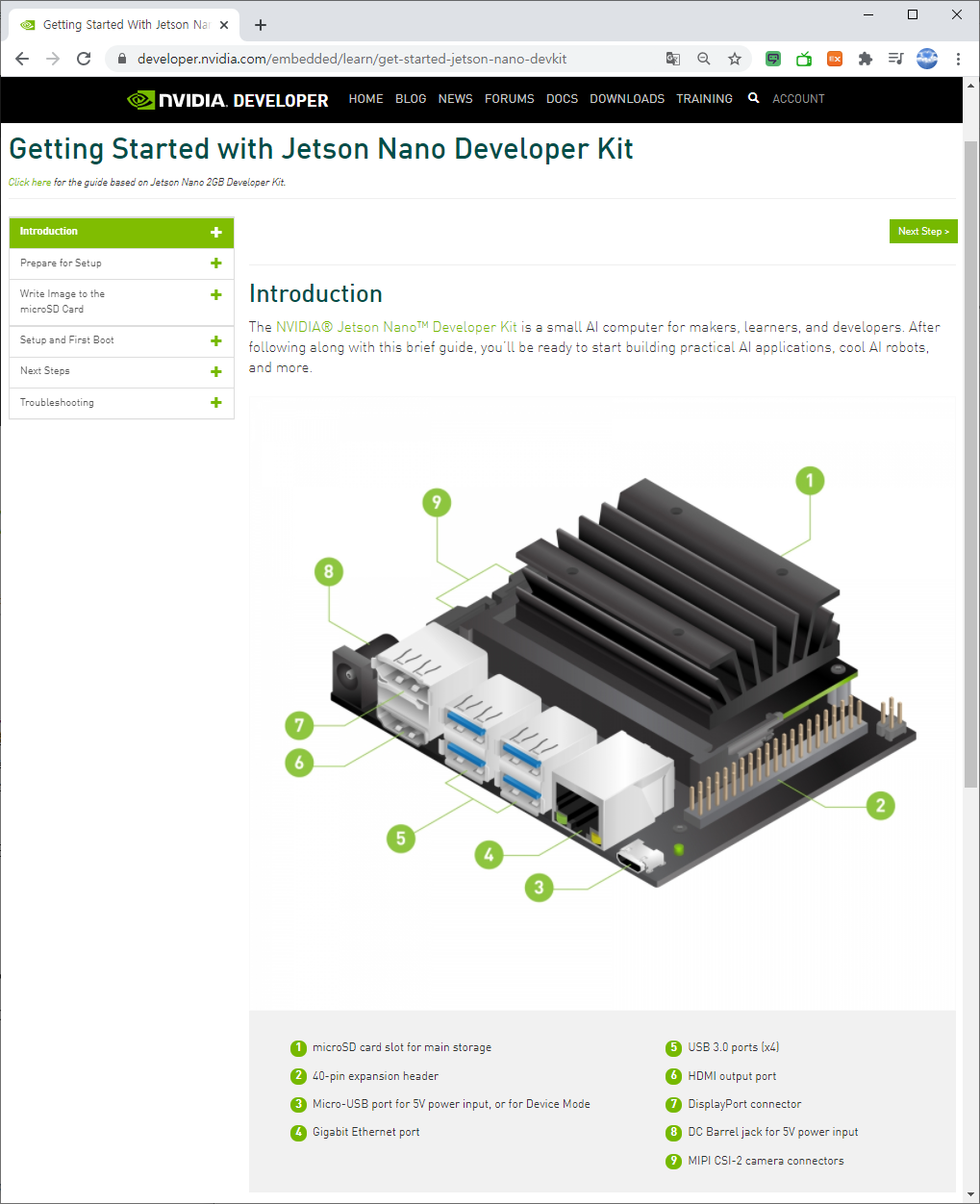

developer.nvidia.com/embedded/learn/get-started-jetson-nano-devkit

Getting Started With Jetson Nano Developer Kit

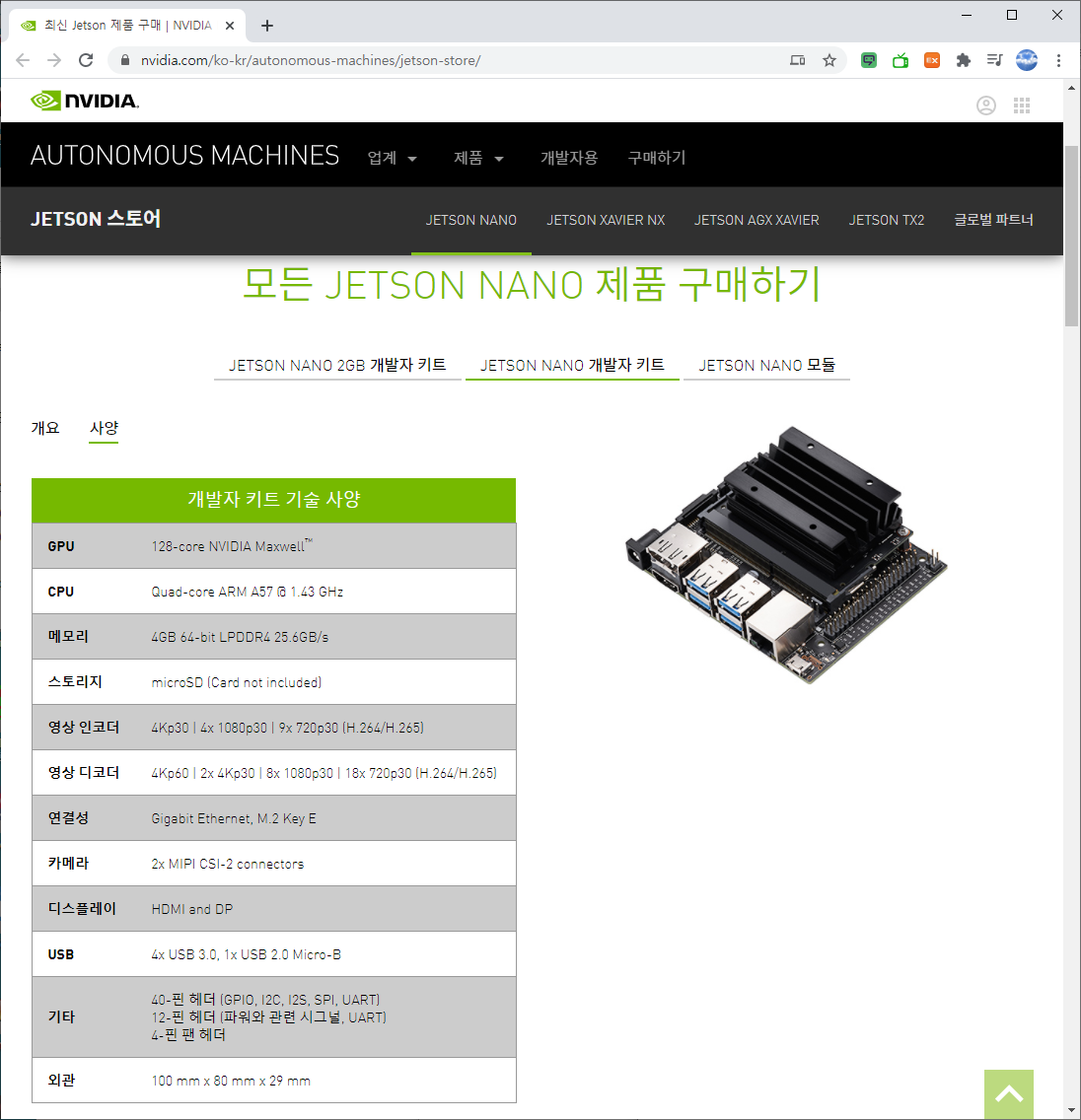

www.nvidia.com/ko-kr/autonomous-machines/jetson-store/

최신 Jetson 제품 구매 | NVIDIA Developer

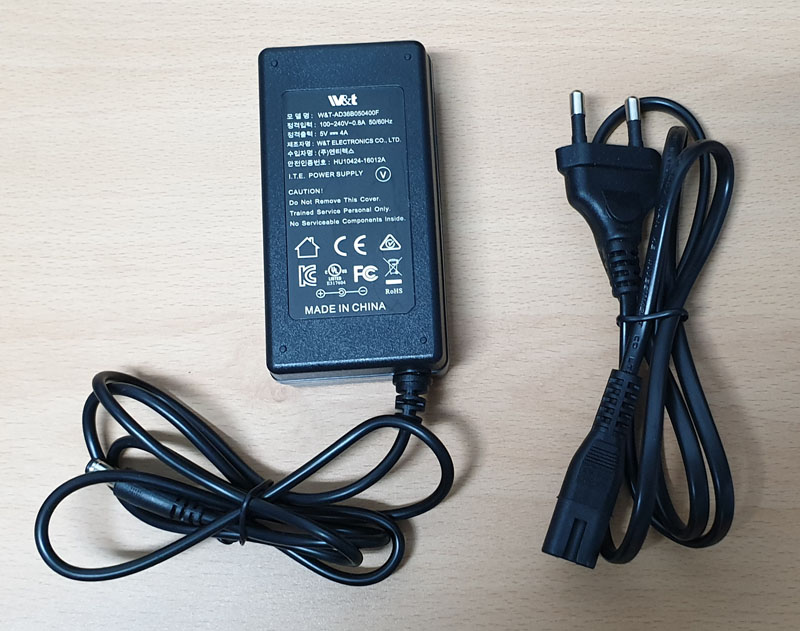

2. Jetson Nano 4GB B01 보드로 결정하고 국내 또는 해외 판매처에서 구매합니다. USB 전원으로 사용하기보다는 별도의 전원 어뎁터를 구매하여 사용하시기 바랍니다. 판매처에서 Jetson Nano 호환 타입을 검색하시면 출력전압 5V, 4A 정격의 어뎁터를 선택하시면 됩니다. 보드 구매 시 WiFi를 사용하실 경우 WiFi 모듈도 추가로 구매하고, 보드 작동 시 발열이 많이 되기 때문에 방열을 위한 냉각팬도 추가로 구매합니다. 만약 영상 처리를 원하시는 분은 카메라도 추가로 구매하시기 바랍니다. 저는 아크릴 케이스도 추가로 구매했습니다.

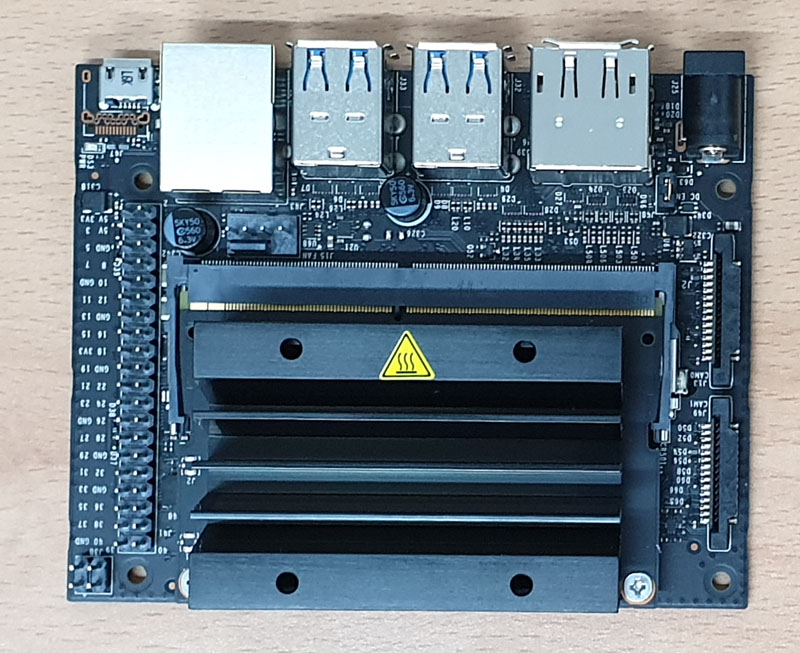

구매한 물건이 도착했습니다.

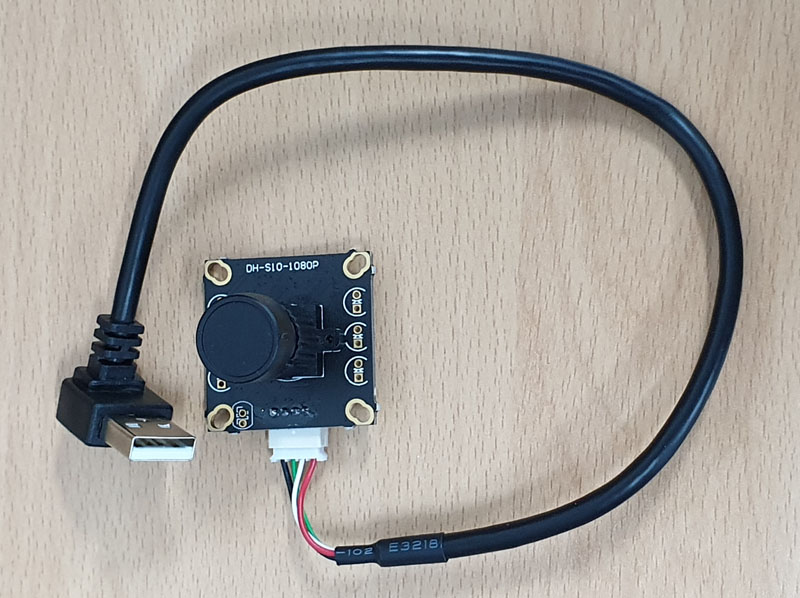

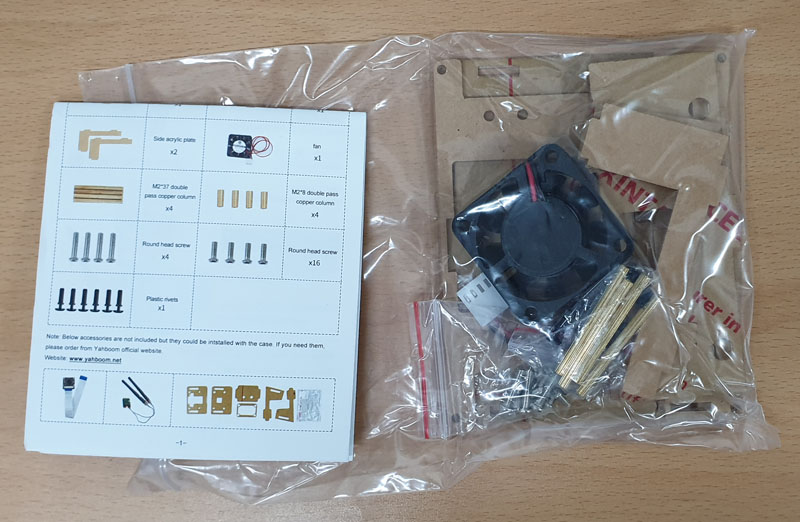

Jetson Nano 보드와 USB 타입의 카메라 모듈, WiFi 모듈, 아크릴 케이스(냉각팬 포함)가 도착했습니다.

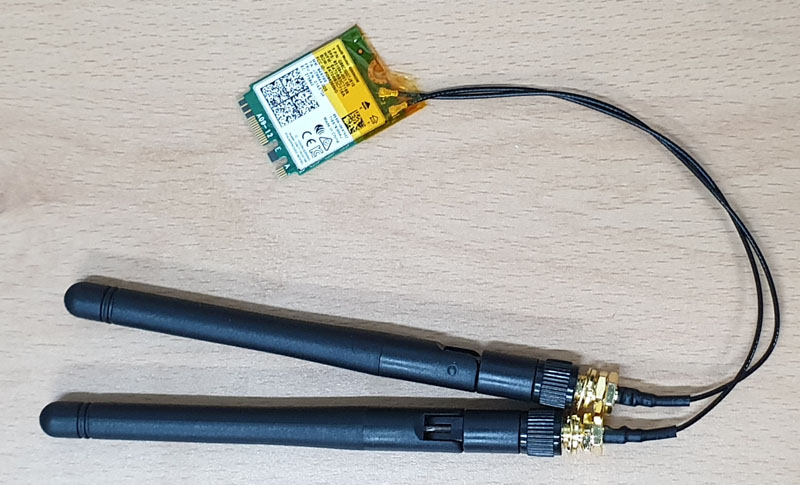

3. WiFi 모듈을 설치합니다.

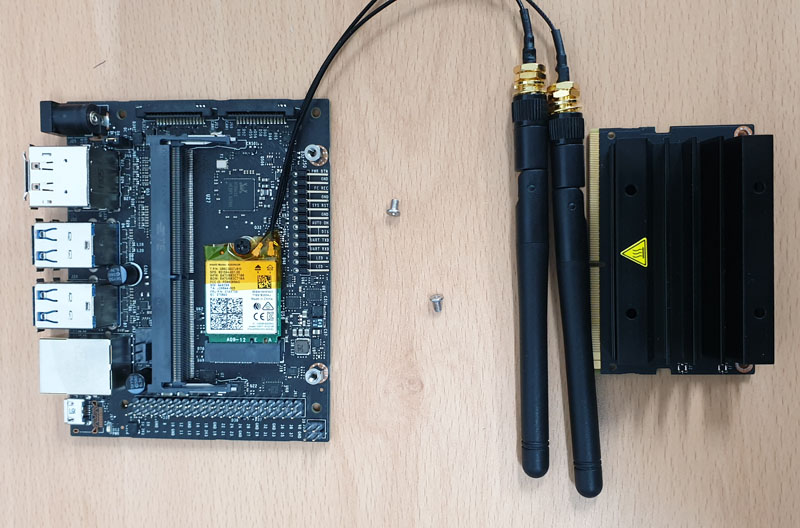

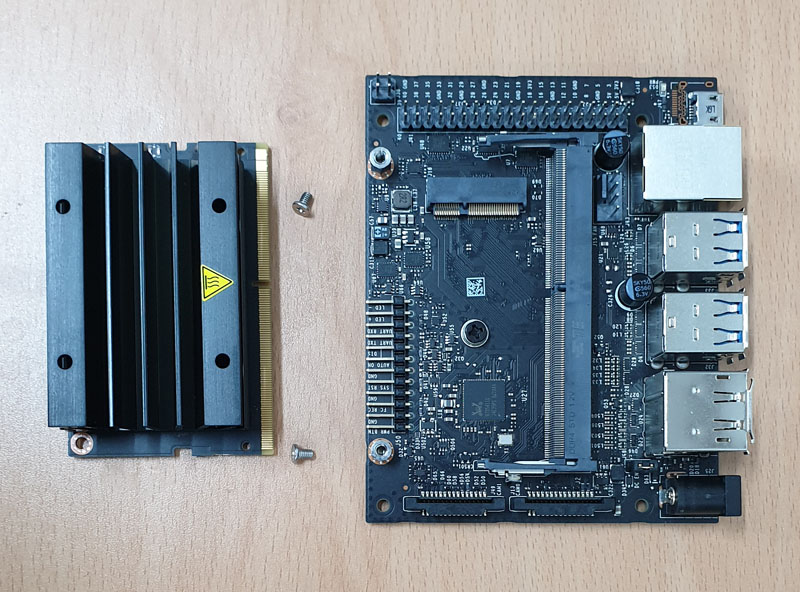

먼저 방열판 모듈에 위의 고정 나사를 풀고, 모듈 양쪽에 있는 걸쇠를 눌러 모듈을 보드에서 분리합니다.

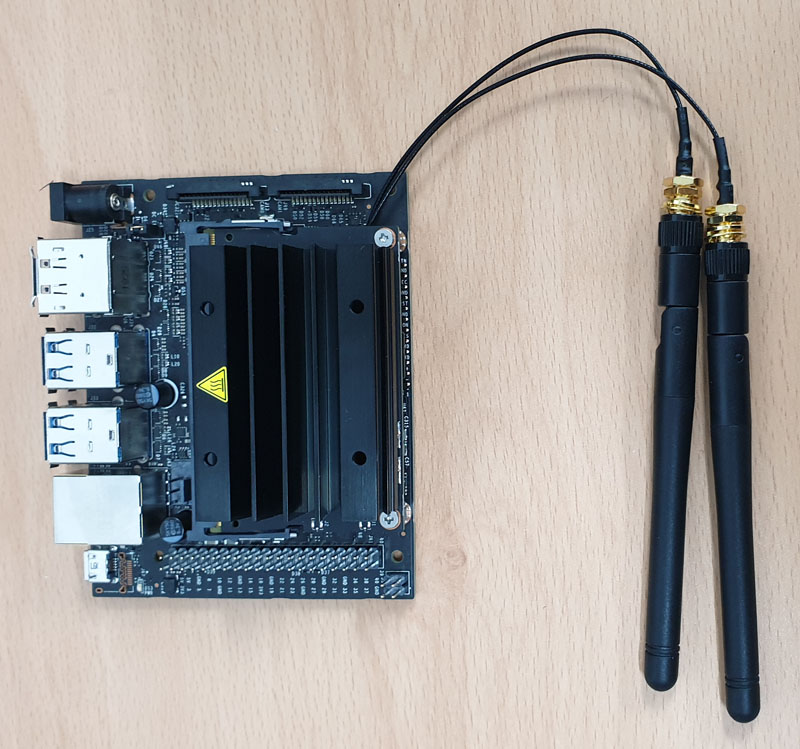

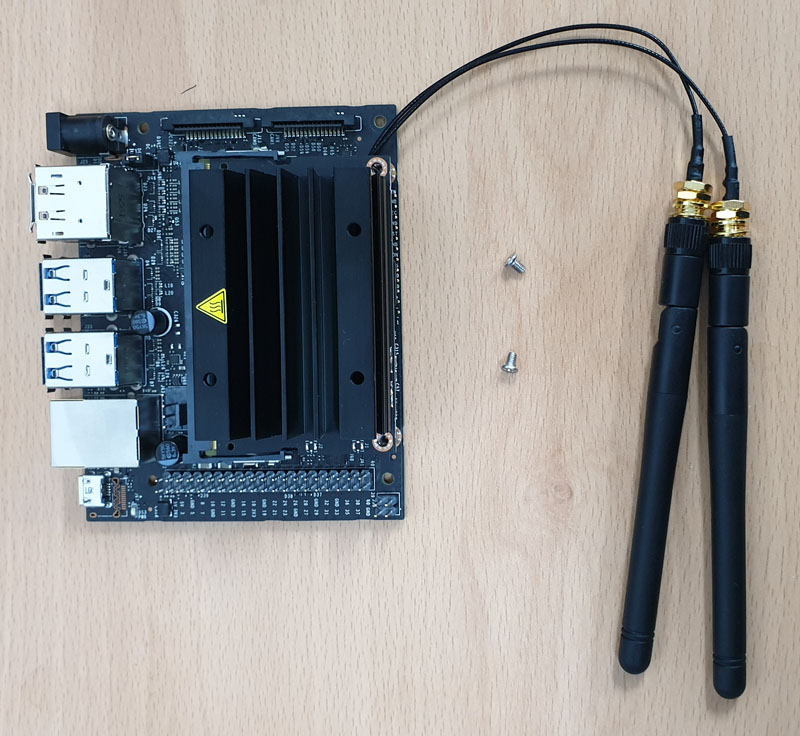

보드 슬롯에 WiFi 모듈을 장착하고 나사로 고정합니다.



방열판 모듈을 다시 조립합니다.



방열판 위의 고정나사를 채결합니다.

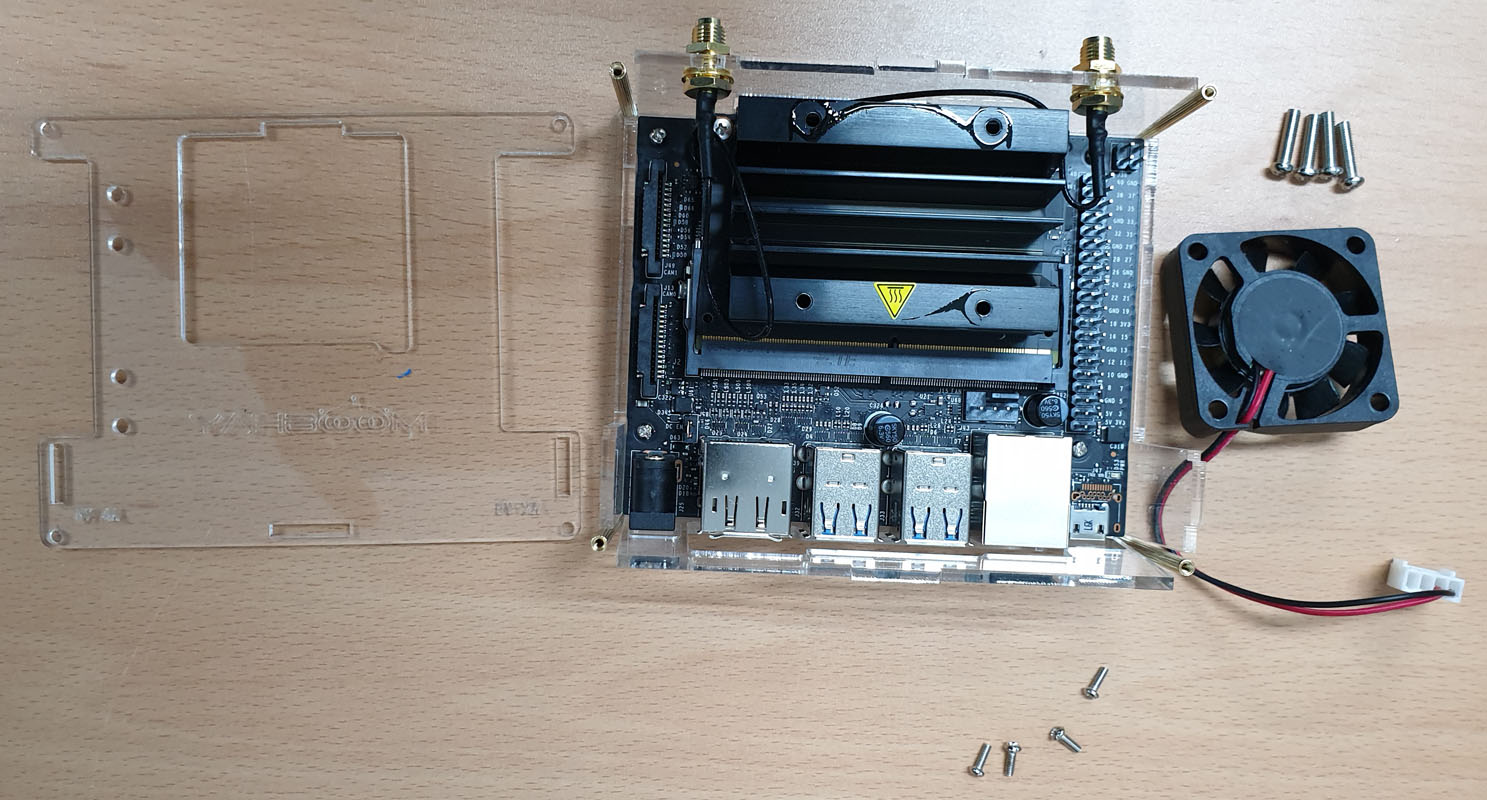

4. 아크릴 케이스의 하단 부분을 조립하고 Jetson Nano 보드를 고정합니다.



냉각팬을 방렬판에 고정합니다. 위의 조립 순서는 각자 개인에 적합하도록 결정하시기 바랍니다.

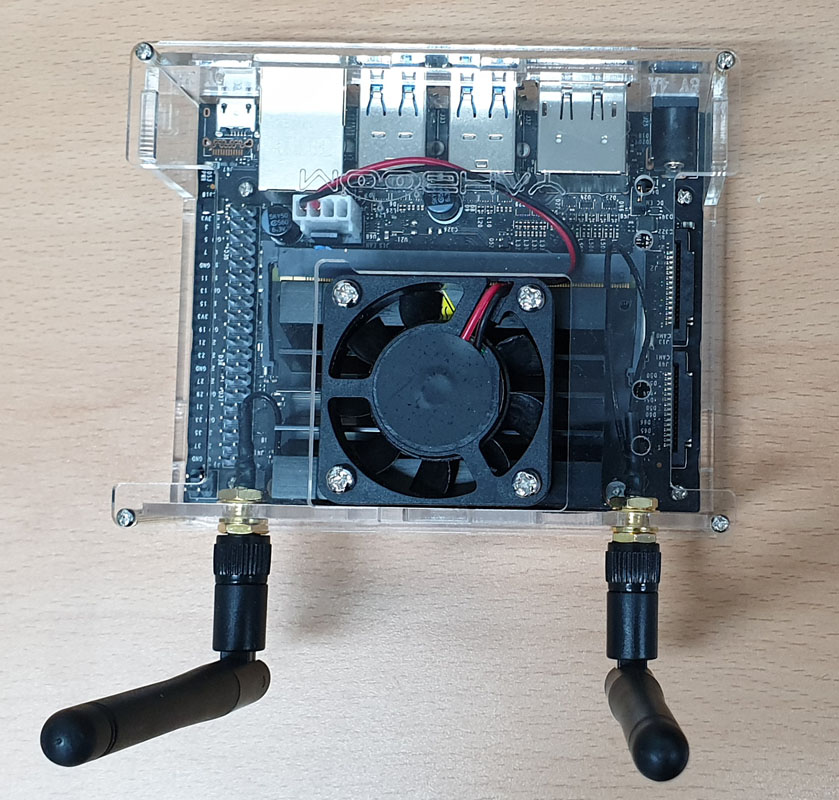

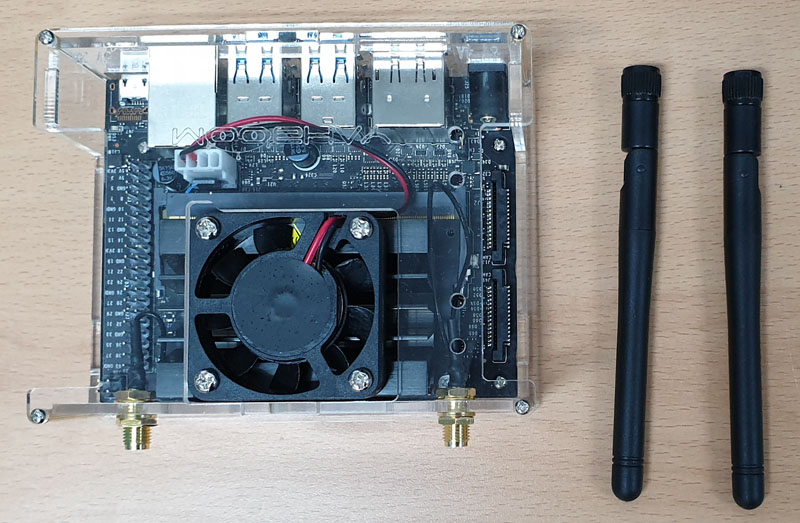

아크릴 케이스의 뚜껑을 조립하고 WiFi 안테나를 조립합니다.



5. 냉각팬은 아래의 그림과 같이 연속동작하고 속도 조절이 되지 않아 소음이 상당하게 시끄러웠습니다. 따라서 동작 속도를 조절할 수 있는 PWM 방식의 냉각팬을 구입하여 교체하였습니다.

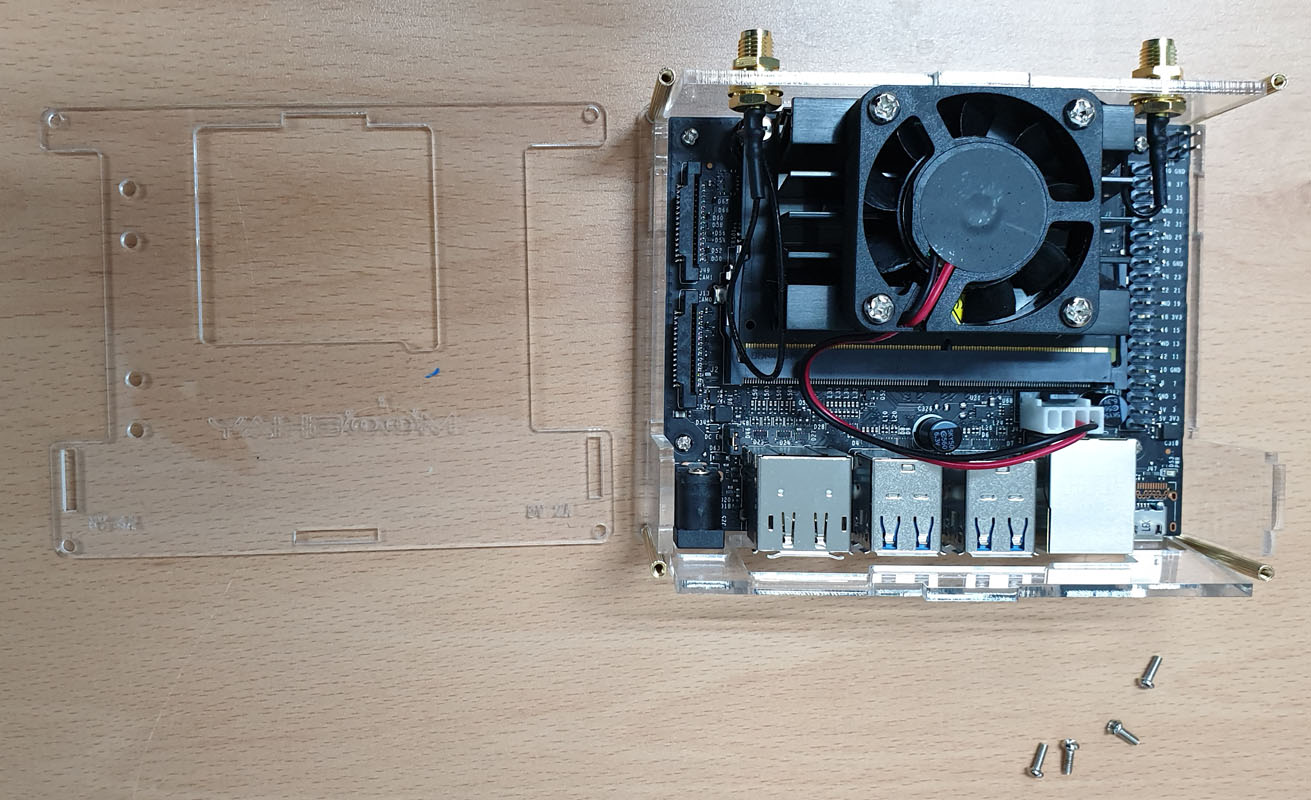

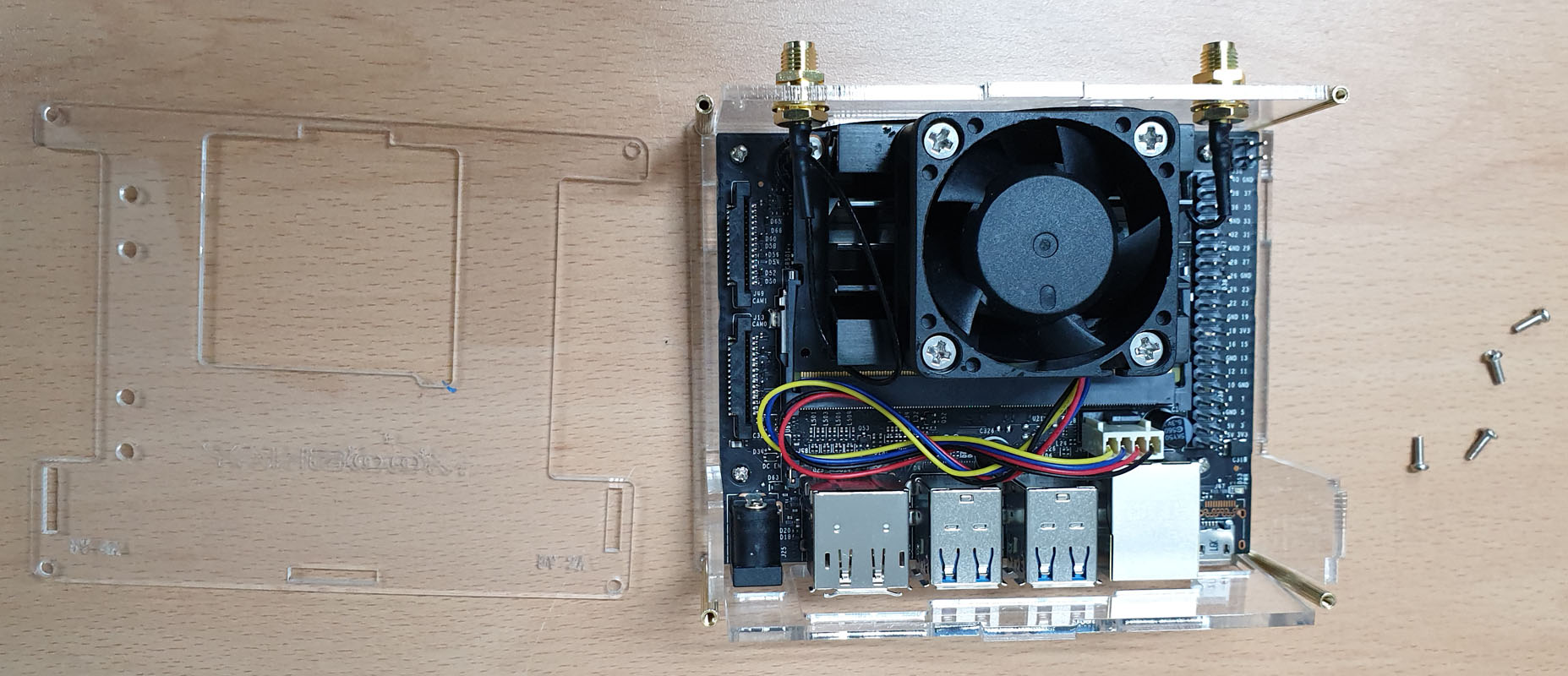

WiFi 안테나를 분리하고, 아크릴 케이스의 뚜껑을 분리합니다. 그리고 냉각팬을 방열판 모듈에서 분리합니다. 새로 구입한 PWM 제어 방식의 냉각팬을 준비합니다.

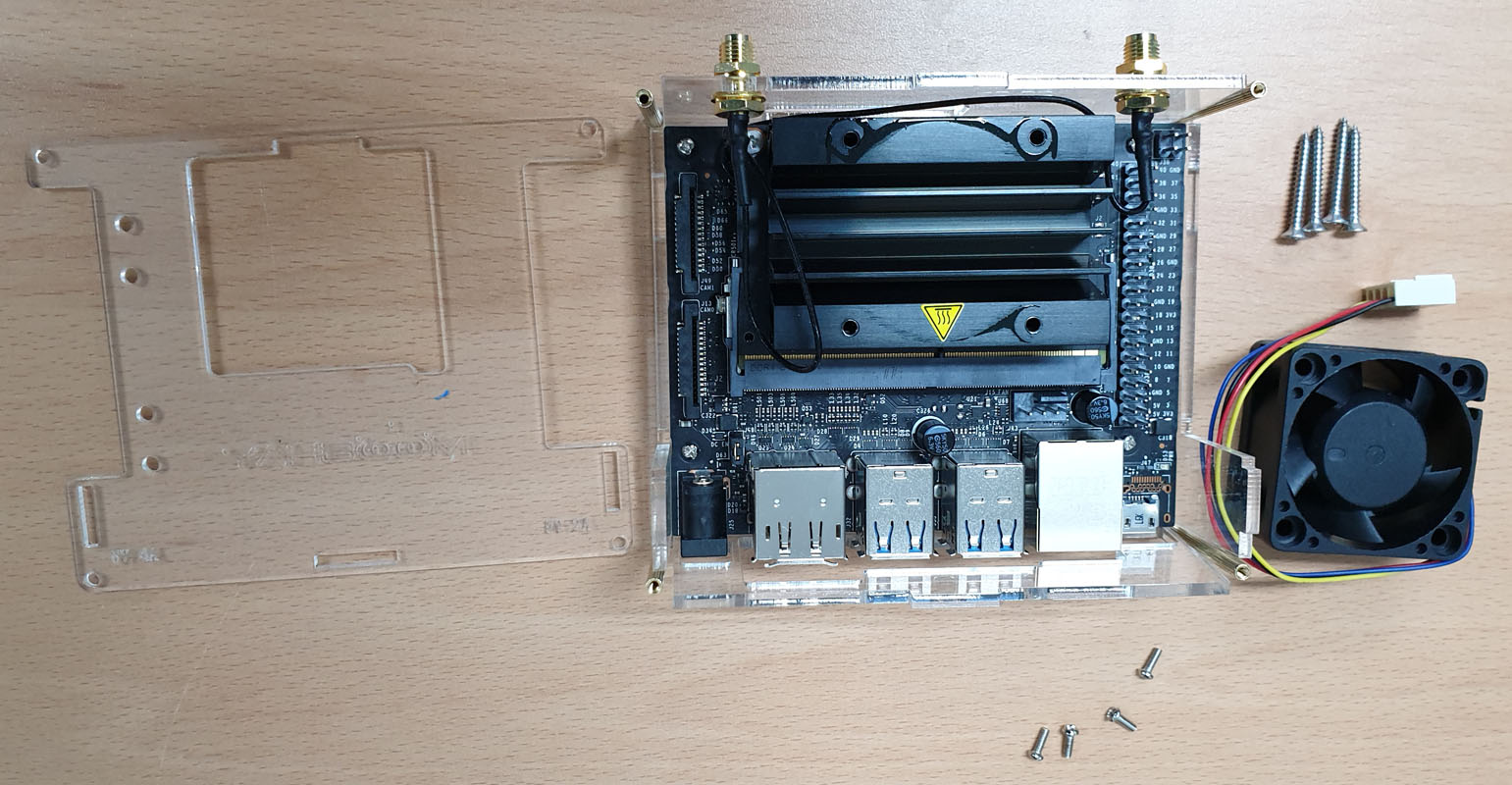

냉각팬을 먼저 방열팬에 부착합니다.



아크릴 케이스의 뚜껑을 조립합니다.

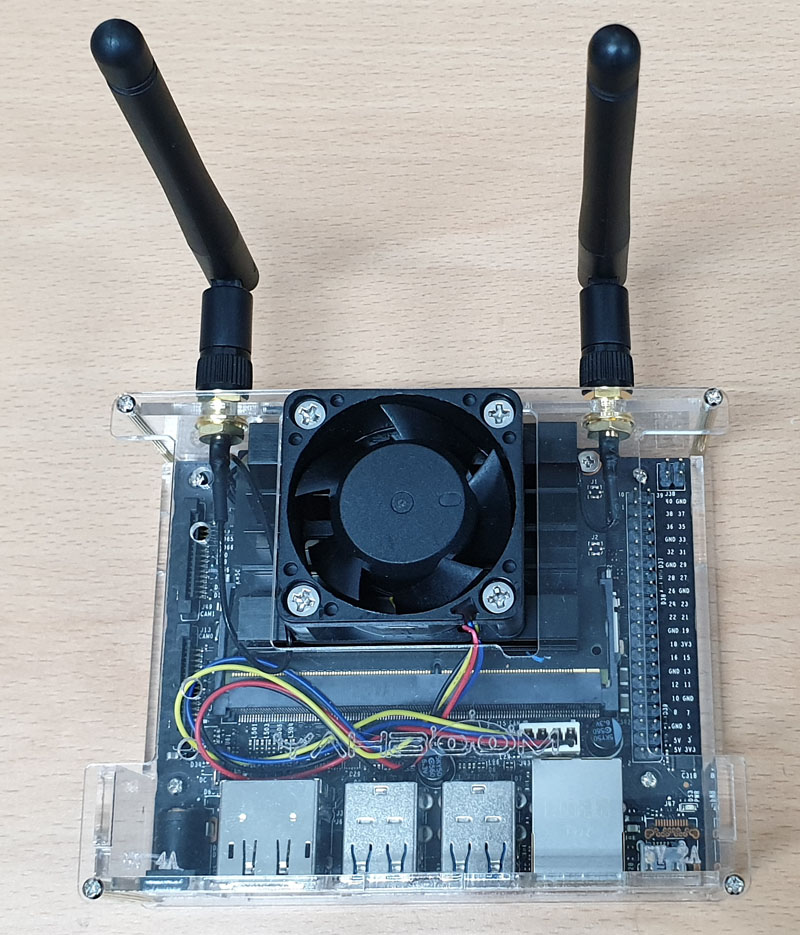

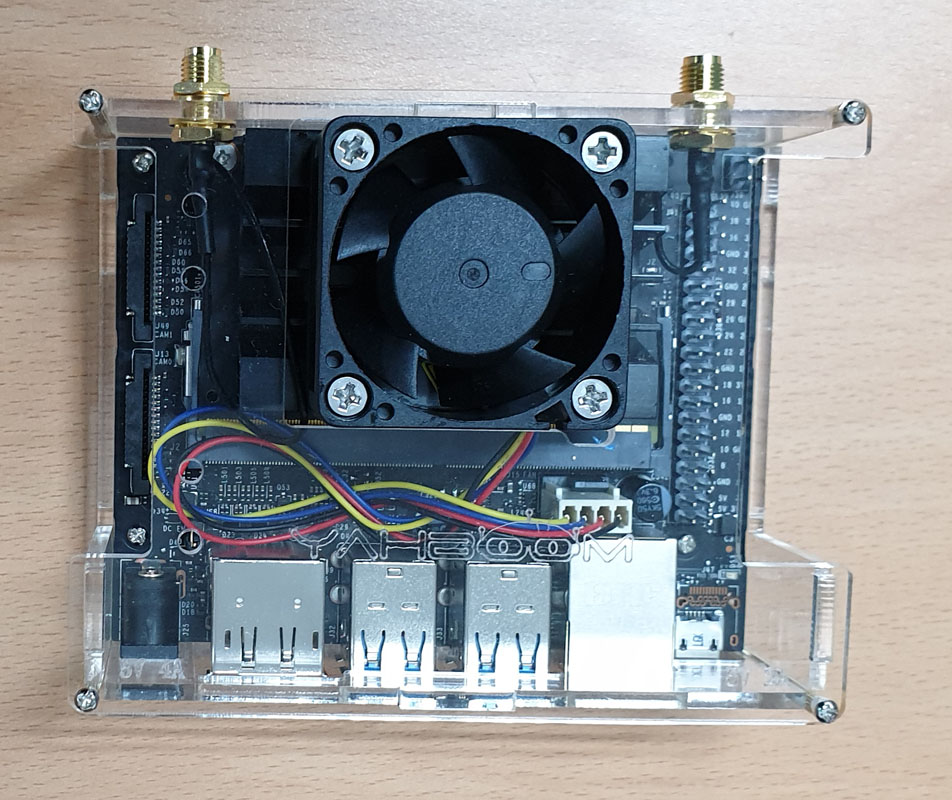

마지막으로 WiFi 안테나를 연결하여 조립을 완료합니다.
