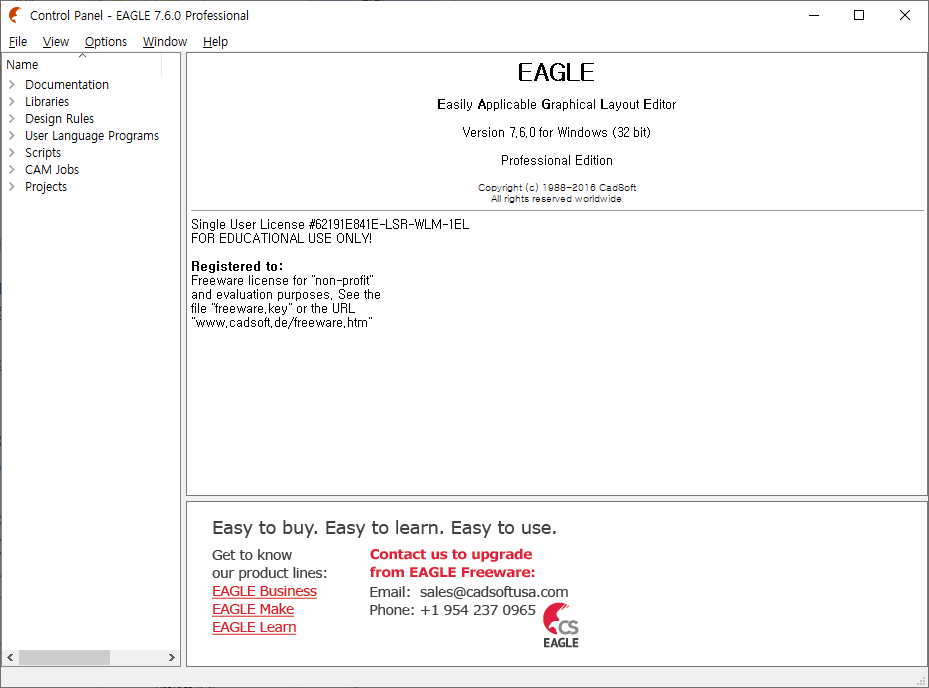

EABLE MCAD 소개

EAGLE MCAD는 회로도 캡처, 인쇄 회로 기판 (PCB) 레이아웃, 자동 라우터 및 컴퓨터 지원 제조(CAM) 기능을 갖춘 스크립팅 가능한 전자 설계 자동화 (EDA) 애플리케이션입니다. EAGLE는 Easily Applicable Graphical Layout Editor (독일어 : Einfach Anzuwendender Grafischer Layout-Editor)의 약자로 쉽게 응용할 수 있는 그래픽 레이아웃 에디터라는 뜻으로 독일의 CadSoft Computer GmbH에서 개발했습니다.





이 회사는 2016 년에 AUTODESK Inc.에 인수되었습니다.

EAGLE MCAD는 크게 Free, Standard, Premium 3가지 버전으로 제공되며 , Free 버전은 무료입니다.

Free 버전은 80cm×80cm(12.4×12.4inch)으로 PCB 크기가 제한되고, 앞면과 뒷면의 2레이어(layer)만을 지원하며, 회로도(schematic)는 2개의 쉬트(sheet)만을 만들 수 있습니다. 최근 업버전되면서 설치요구 사양이 높아져 윈도우 7 이상, 64비트 컴퓨터, 최소 3M 이상 메모리, 700MB 하드디스크 용량이 필요하며 화면해상도는 1024x768을 지원하는 컴퓨터에 설치해야 합니다.



이러한 제한사항이 있지만 현재 많이 사용되고 있는 이유는 회로설계와 동시에 PCB 배선이 가능하며 부품의 선택과 배선이 직관적이기 때문에 사용이 편리하며, 다양한 PCB 예제툴을 사용할 수 있습니다. 또한 라이브러리 제작 쉽고 비교적 다양한 라이브러기를 쉽게 다운로드 할 수 있고, 아드이노나 많은 공개 회로들이 EAGLE MCAD로 작성되어 제공되고 있습니다. 현재 Autodesk에 인수되어 제품이름이 변경되고 프로그램이 상당부분 업그레이드 되었지만 이전 기본 구조는 그대로 채택하고 있어 기존 사용자가 불편없이 새로운 버전을 불편없이 사용할 수 있습니다. EAGLE MCAD는 기존의 회로설계 프로그램 보다 훨씬 저렴하지만 실제로 설계 업무를 완벽하게 수행하는데 필요한 기능들은 모두 다 갖추고 있어 전세계에서 널리 사용되고 있습니다.
