EAGLE MCAD : 제어 패널(Control Pannel)

앞으로 EAGLE MCAD를 축약하여 EAGLE로 표기하기로 합니다.

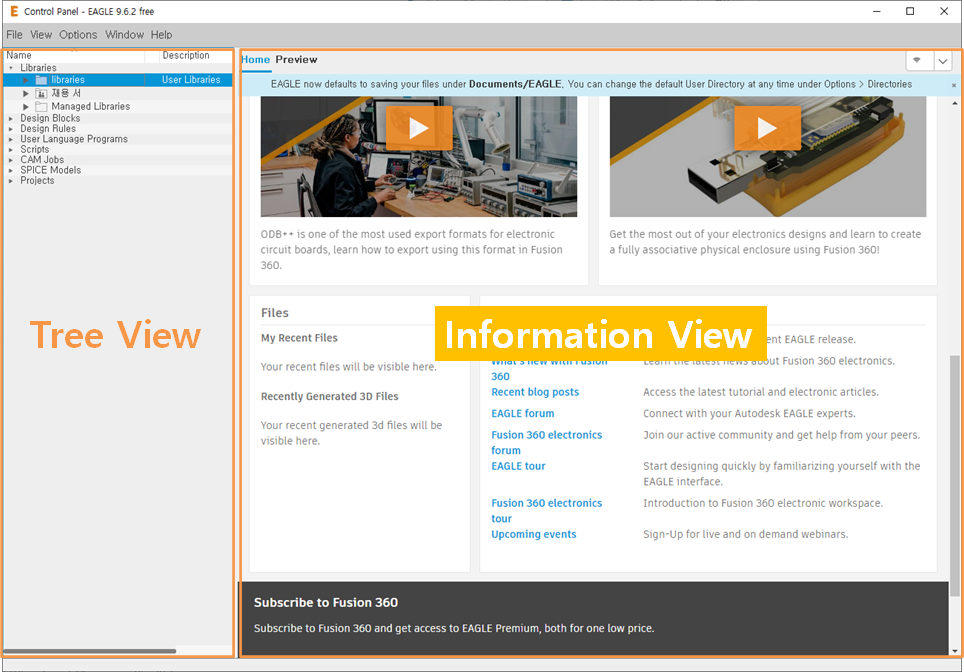

1. 제어 패널은 EAGLE 윈도우의 좌측에 위치합니다. 이 패널은 항목 보기Tree view)를 포함하고 있고 오른쪽에는 처음 실행시 정보 윈도우(Information Window)가 있습니다.





2. 항목 보기의 최상위 항목은 다양한 유형의 EAGLE 파일을 나타내고 있습니다. 이들 각각은 이러한 유형의 파일을 포함하는 하나 이상의 디렉토리를 지정할 수 있습니다. 이러한 디렉토리의 위치는 디렉토리 대화 상자(Directories Dialog)에서 정의 할 수 있습니다. 최상위 항목이 단일한 디렉토리를 가리키는 경우, 항목을 열면(왼쪽의 작은 기호를 클릭하거나 항목을 두 번 클릭) 해당 디렉토리의 내용이 나타납니다. 그러한 항목이 더 많은 디렉토리를 가리키도록 정의되면 항목이 열릴 때 모든 디렉토리가 나열됩니다.

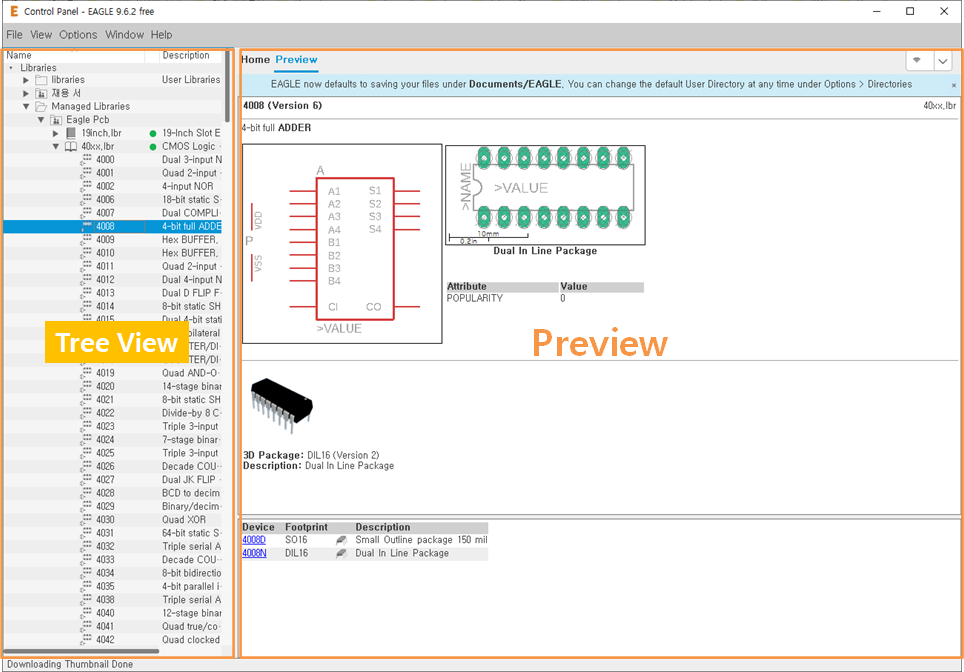

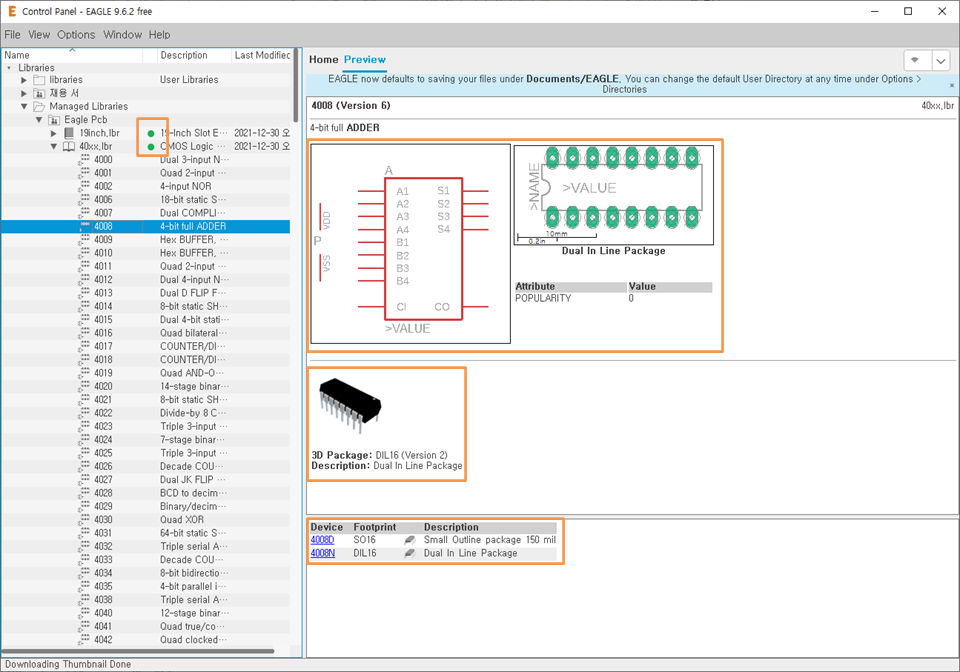

아래의 그림처럼 제공하는 라이브러리 중에서 특정 파트를 선택할 경우 오른쪽 Preview 화면에 미리보기와 패키지 정보, 3D 모델들이 출력됩니다.

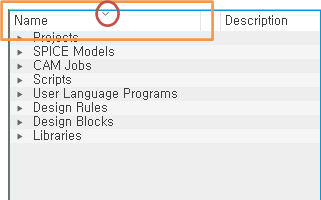

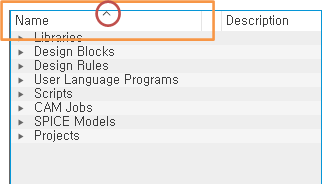

3. Name 바에 있는 "^" 버튼을 클릭하면 Tree View 리스트의 내용이 오름차순이나 내림차순으로 정렬됩니다.

4. 항목 보기의 컨텍스트 메뉴(Context Menu)는 해당 항목을 선택한 후 마우스 오른쪽 버튼을 클릭하여 선택이 가능합니다. 항목 보기의 설명 열에는 항목에 대한 간단한 설명이 출력됩니다



5. Libraries(라이브러리)

라이브러리 항목 보기에서는 Schematic에서 회로를 작성하거나 Board에서 Artwork을 수행할 때 부품의 라이브러리를 사용하게 되는데 이 때 사용되는 라이브러리의 사용 유무를 선택할 수 있습니다. “Libraries”의 ▶를 클릭하면 “Libraries”와 “Managed Libraries”, "로그인 등록 이름" 항목이 나열됩니다. 현재 등록되어 있는 라이브러리의 내용이 나열됩니다. 프로그램을 설치할 때 제공되는 라이브러리는 “Managed Libraries”에 있습니다.



6. 제어 패널의 오른쪽에는 현재 항목에 대한 정보가 트리 보기에 표시됩니다. 장치, 3D 패키지, 풋 프린터 및 기호는 내용의 미리보기도 표시합니다.

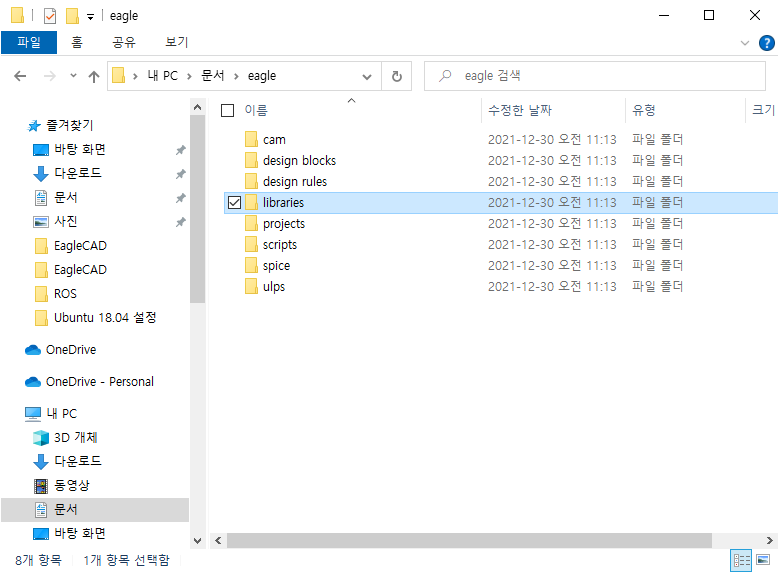

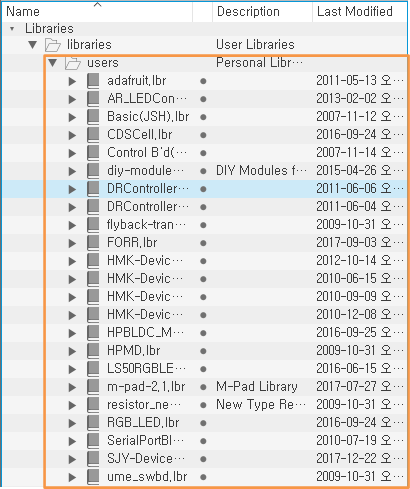

7. “Libraries”는 윈도우 사용자 문서에 설치시 만들어진 “eagle-libraries” 폴더에 사용자가 만들어 사용하는 라이브러리를 복사하면 자동으로 등록되어 라이브러리 항목에 출력됩니다.





8. 기본적으로 제공되는 라이브러리의 수가 굉장히 많으며 홈페이지에 접속하여 다운로드 하거나 인터넷 사이트에서 제공되는 라이브러리를 다운로드하여 설치하면 쉽게 사용할 수 있습니다.



https://github.com/sparkfun/SparkFun-Eagle-Libraries

GitHub - sparkfun/SparkFun-Eagle-Libraries: SparkFun's Public Eagle PCB Footprints

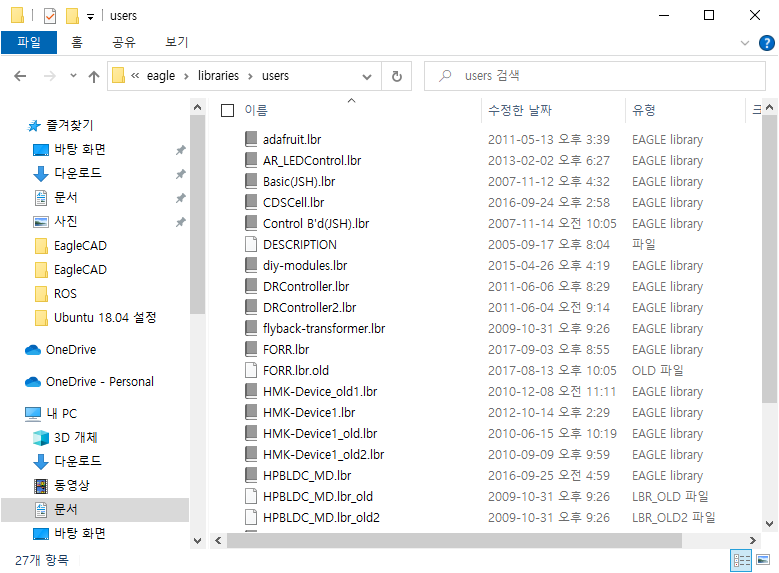

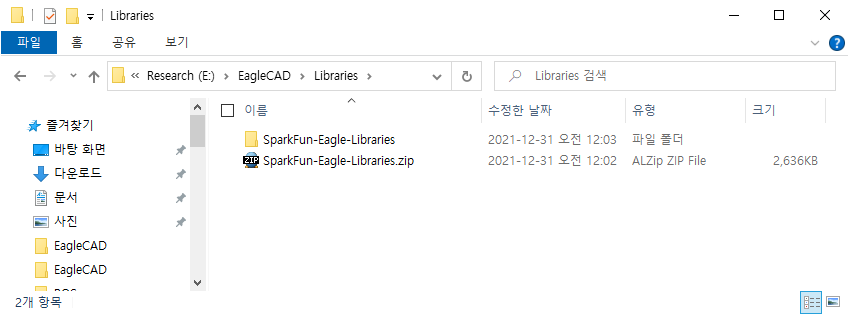

9. 위의 Github 사이트에 접속하여 라이브러리를 다운로드 합니다.  아래 그림은 압축 파일을 해제한 상태입니다.

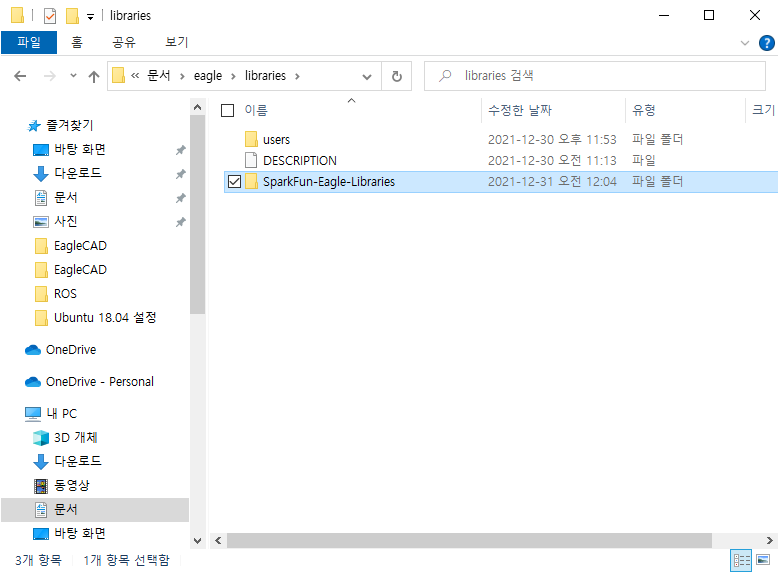

10. 이 파일을 libraries 폴더에 복사합니다.

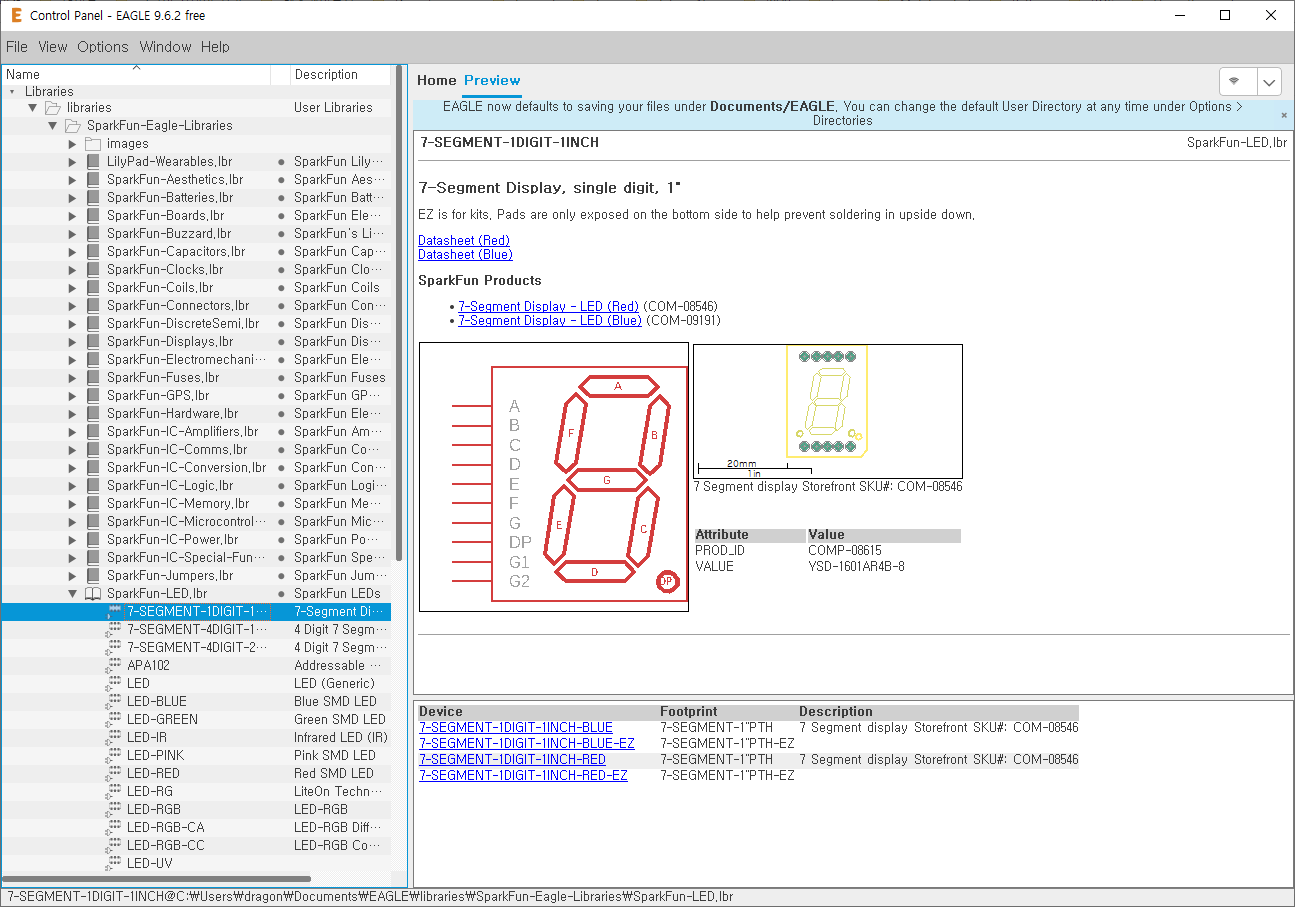

11. 프로그램의 libraries 항목을 축소했다가 다시 확장하면 추가된 것을 확인할 수 있습니다. 특정 라이브러리를 확장한 후 하나의 부품을 선택하면 오른쪽의 "Preview"에 라이브러리 관련 정보들이 표시됩니다.



12. 회로를 작성할 때 라이브러리를 효율적으로 사용하기 위해서는 사용을 원하는 라이브러리를 활성화 시키고 사용하지 않는 라이브러리는 비활성화시켜 메모리 로드 시간을 줄일 수 있습니다.

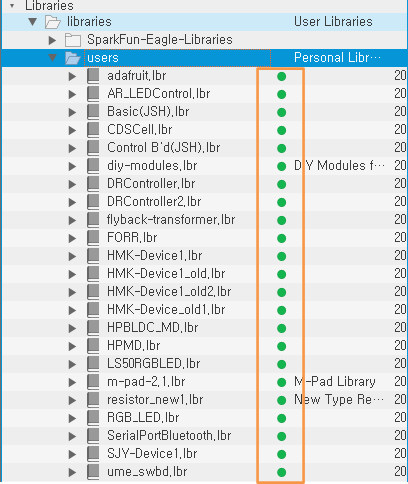

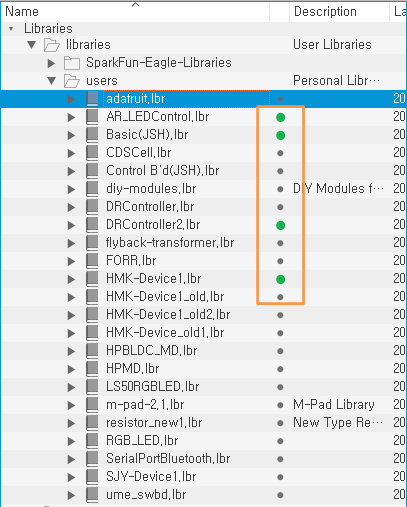

위의 그림에서 왼쪽 상단에 녹색 둥근 글머리가 있습니다. 이러한 녹색 글머리가 표시된 라이브러리는 활성화 되어 라이브러리 검색창에서 부품을 검색할 수 있고 녹색 글머리가 없는 라이브러리는 검색창에서 검색이 되지 않습니다.

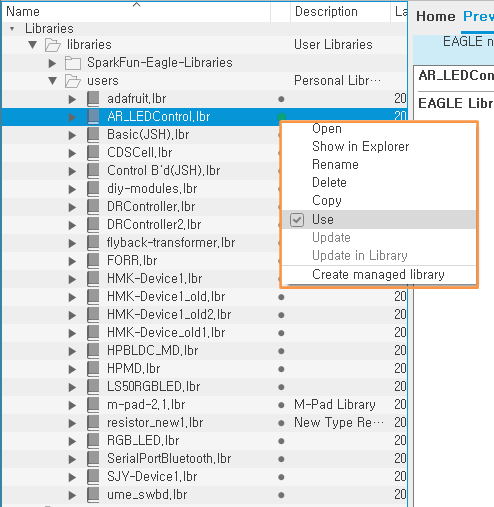

라이브러리를 활성화 하거나 비활성화하기 위해서는 해당 라이브러리에 마우스를 클릭하고 오른쪽 버튼을 클릭하면 아래 그림과 같은 컨텍스트 메뉴 창이 나타납니다. 이 창에서 “Use”를 체크하시면 활성화되고, 체크를 해제하면 비활성화 됩니다.

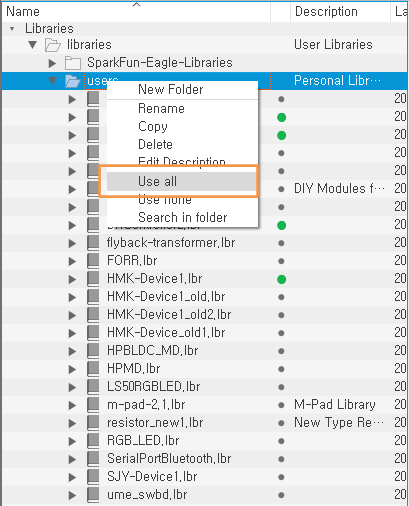

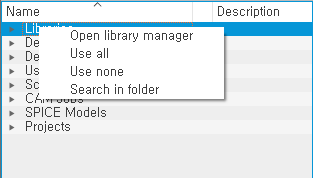

13. 만약 디렉토리로 관리하고 있는 라이브러리 전체를 활성화하고자 할 경우에는 디렉터리 이름을 클릭하고 컨텍스트 메뉴를 선택한 후 “Use all”을 선택하시고, 비활성화를 원하실 경우 “Use none”을 선택하시기 바랍니다.
