1. 종합 응용 미션 소개
2. 종합 응용 미션 코딩
//#include <deprecated.h> // 오래된 아두이노 버전에서 필요했음
#include <MFRC522.h>
#include <MFRC522Extended.h>
#include <require_cpp11.h>
#include <SPI.h>
#define RFID_SS_PIN 2 // SPI 통신용 SS(Slave Select)
#define RFID_RST_PIN 4 // RESET 핀
MFRC522 mfrc522( RFID_SS_PIN, RFID_RST_PIN );
//////////////////// 부저와 버튼 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define SERVO_DOWN 90-10 // Down 위치 (10 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
#define pinServo 9 // 리프터(서보)모터 핀 번호
Servo servo; // 리프터용 서보 모터 인스턴스 선언
void LifterUp()
{
servo.attach( pinServo ); // 서보 연결
delay( 10 );
servo.write( SERVO_UP ); // 리프터 위로 올림
delay( 300 );
servo.detach(); // 서보 연결 해제
delay( 10 );
}
void LifterDown()
{
servo.attach( pinServo ); // 서보 연결
delay( 10 );
servo.write( SERVO_DOWN ); // 리프터 아래로 내림
delay( 300 );
servo.detach(); // 서보 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
#define pinLT3 A0 // 전면 왼쪽 IR센서
#define pinLT4 A1 // 전면 중안 IR센서
#define pinLT5 A2 // 전면 오른쪽 IR센서
#define IR4_OBSTACLE_TEST 0 // 장애물까지의 거리 측정 테스트용
// 만약 전방 장애물 인식이 잘 되지 않는 경우는
// IR4_OBSTACLE_TEST 값을 1로 설정하여 전방 장애물 까지의 거리를
// 측정하여 장애물을 감지할 범위의 최대값을 설정하여 사용해야 합니다.
// (대부분의 경우 적당한 IR4 감지 거리는 990~1005 사이값 입니다.)
int ObstacleDistance = 1005; // 장애물 존재 여부 판단 최대 거리값
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode( pinBuzzer, OUTPUT ); // 출력 핀으로 설정
noTone( pinBuzzer ); // 스피커 끄기(음소거)
Serial.begin( 9600 ); // 시리얼 통신 (bps)
LifterDown(); // 리프터를 아래로 내림
SPI.begin(); // RFID 카드 사용을 위해 SPI 통신 초기화
mfrc522.PCD_Init(); // MFRC522 리더 모듈 초기화
#if IR4_OBSTACLE_TEST // 장애물까지의 최대 거리 센서값 확인
while( 1 )
{
ObstacleDistance = analogRead( pinLT4 ); // 980~1010
Serial.print( "ObstacleDistance= " ); // 로봇의 센서값을
Serial.println( ObstacleDistance ); // 테스트해서 설정
delay( 500 );
}
#endif
}
#define TURN_POWER 100 // 회전 속력 (주행 속력과는 별개로 고정)
int Power = 80; // 기본 주행(라인트레이싱) 속력
int SkipLineTime = 200; // 직진하여 정지선/교차로 통과할 시간
int RunState = 0; // 주행 상태 (처음에는 정지, 버튼으로 출발)
int SelectedPath; // 경유로 번호 (1=Left, 2=Center, 3=Right)

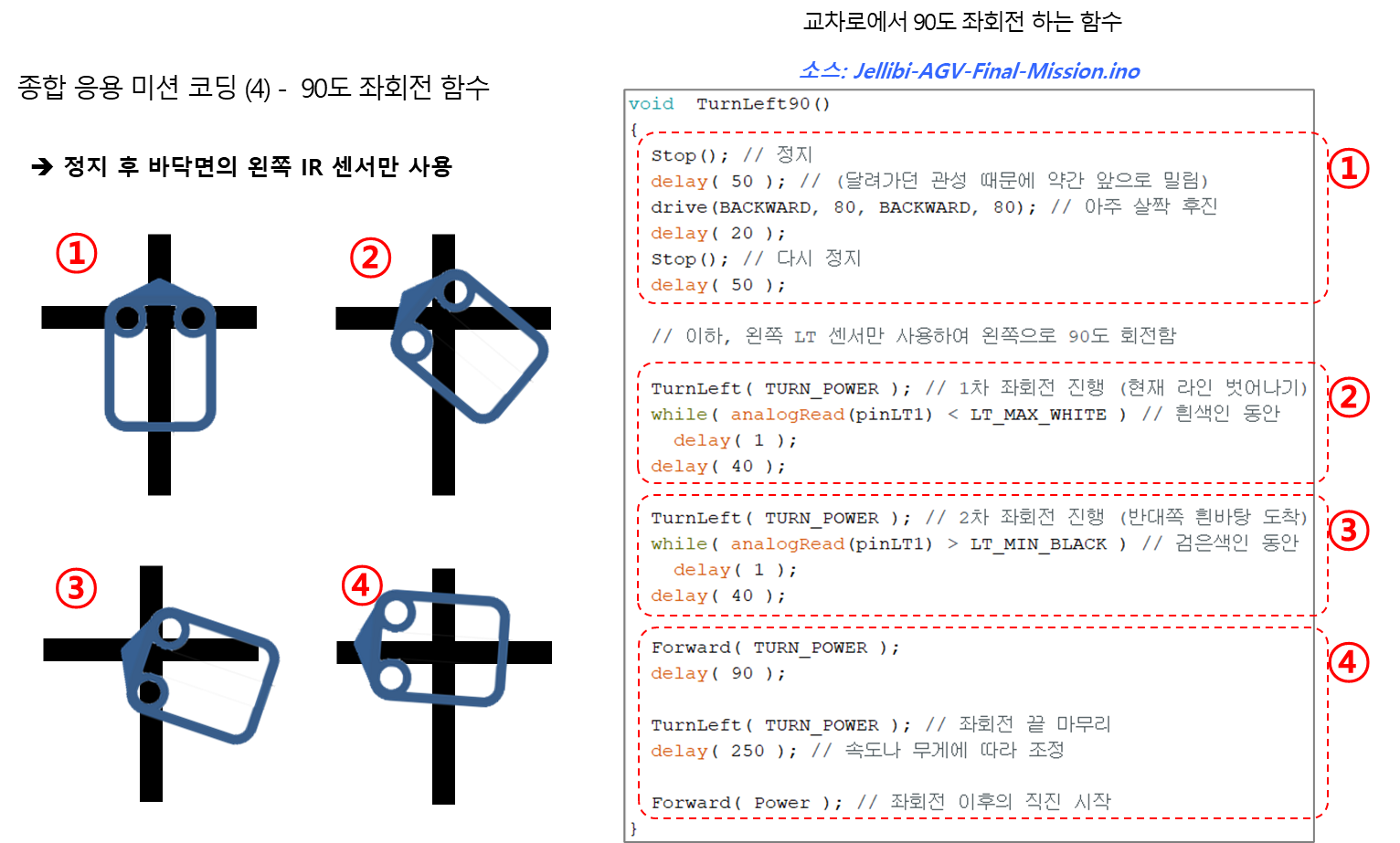

void TurnLeft90()
{
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 왼쪽 LT 센서만 사용하여 왼쪽으로 90도 회전함
TurnLeft( TURN_POWER ); // 1차 좌회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT1) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnLeft( TURN_POWER ); // 2차 좌회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT1) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnLeft( TURN_POWER ); // 좌회전 끝 마무리
delay( 250 ); // 속도나 무게에 따라 조정
Forward( Power ); // 좌회전 이후의 직진 시작
}
void TurnRight90()
{
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 오른쪽 LT 센서만 사용하여 오른쪽으로 90도 회전함
TurnRight( TURN_POWER ); // 1차 우회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT2) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnRight( TURN_POWER ); // 2차 우회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT2) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnRight( TURN_POWER ); // 우회전 끝 마무리
delay( 250 ); // 속도나 무게에 따라 조정
Forward( Power ); // 우회전 이후의 직진 시작
}

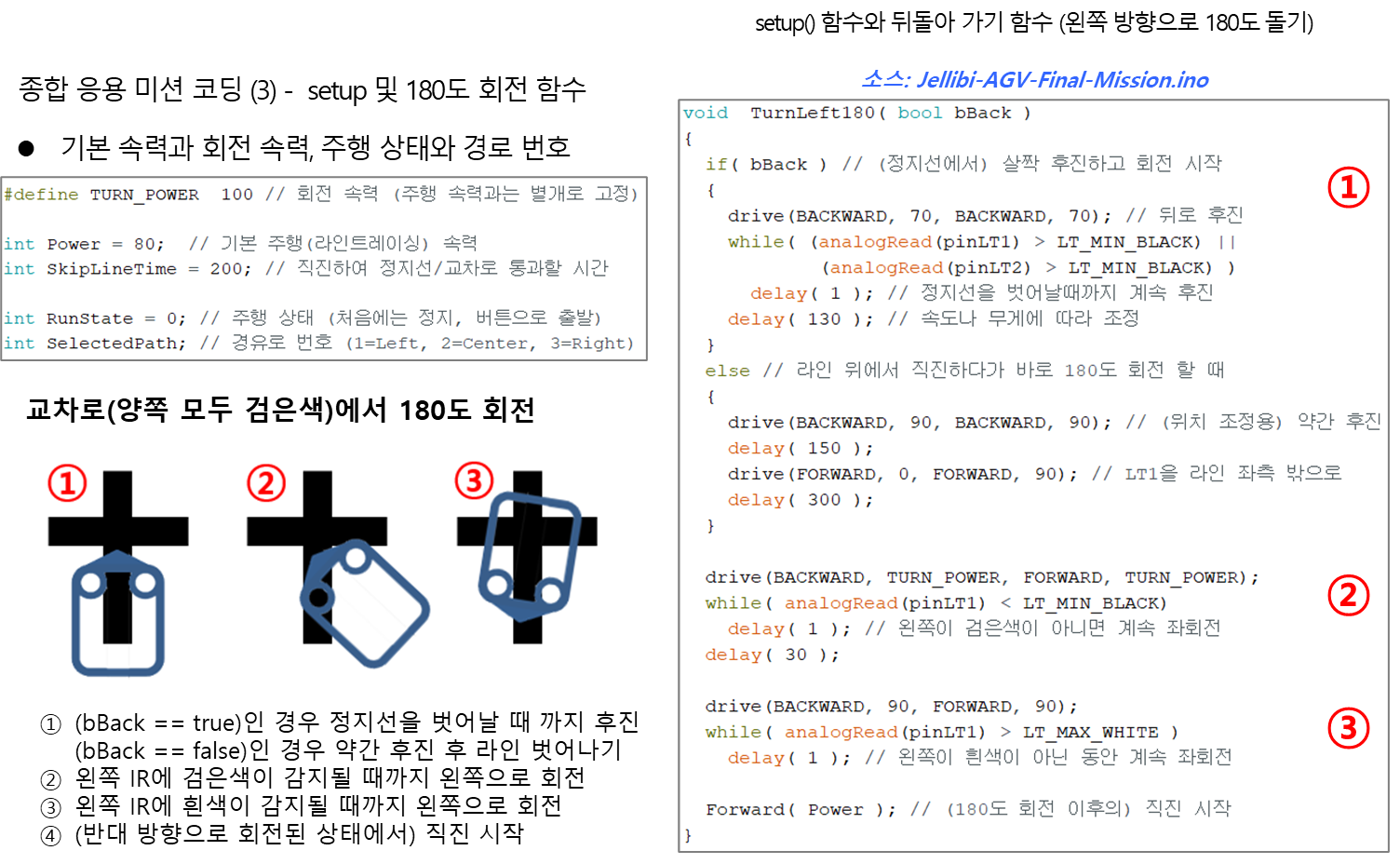

void TurnLeft180( bool bBack )
{
if( bBack ) // (정지선에서) 살짝 후진하고 회전 시작
{
drive(BACKWARD, 70, BACKWARD, 70); // 뒤로 후진
while( (analogRead(pinLT1) > LT_MIN_BLACK) ||
(analogRead(pinLT2) > LT_MIN_BLACK) )
delay( 1 ); // 정지선을 벗어날때까지 계속 후진
delay( 130 ); // 속도나 무게에 따라 조정
}
else // 라인 위에서 직진하다가 바로 180도 회전 할 때
{
drive(BACKWARD, 90, BACKWARD, 90); // (위치 조정용) 약간 후진
delay( 150 );
drive(FORWARD, 0, FORWARD, 90); // LT1을 라인 좌측 밖으로
delay( 300 );
}
drive(BACKWARD, TURN_POWER, FORWARD, TURN_POWER);
while( analogRead(pinLT1) < LT_MIN_BLACK)
delay( 1 ); // 왼쪽이 검은색이 아니면 계속 좌회전
delay( 30 );
drive(BACKWARD, 90, FORWARD, 90);
while( analogRead(pinLT1) > LT_MAX_WHITE )
delay( 1 ); // 왼쪽이 흰색이 아닌 동안 계속 좌회전
Forward( Power ); // (180도 회전 이후의) 직진 시작
}
//////////////////////////////
// 180도 회전 직후에 (로봇의 라인 정렬을 위해)
// 멈추기 전에 약간의 라인트레이싱 시간을 주기 위해 사용함
unsigned long TickStart;
void DoLineTracing()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{ // 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 교차선

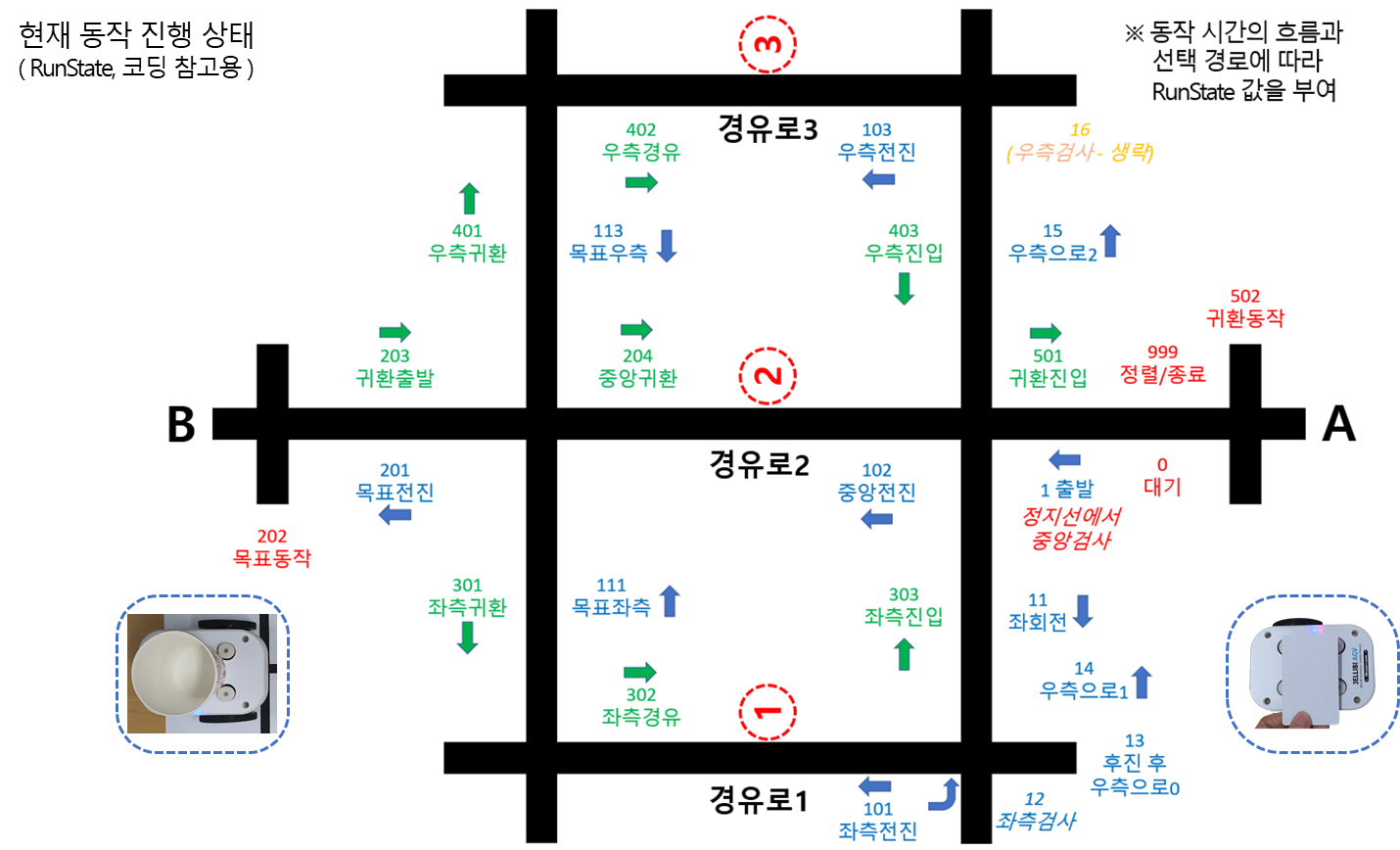

switch( RunState ) // 주행 상태에 따른 정지 동작
{
case 1: // 중앙(2번 경유로) 장애물 검사
Stop(); // 정지 상태에서 거리를 측정
delay( 100 );
if( analogRead( pinLT4 ) < ObstacleDistance ) // 장애물 감지
{
RunState = 11; // 좌측(1번) 경유로 장애물 체크하러 좌회전 전진
TurnLeft90();
}
else // 앞에 장애물이 없으면
{
SelectedPath = 2; // 중앙(2번) 경유로 선택
RunState = 102; // 가운데 길로 계속 전진
Forward( Power );
delay( SkipLineTime );
}
break;
case 11: // 좌측(1번 경유로) 장애물 검사하기 위해 우회전
TurnRight90(); // 우회전 후에 정면을 바라보도록
RunState = 12; // 약간 전진(시간차 정지 후 거리 측정)
TickStart = millis(); // POWER가 켜진 후 경과 시간(ms)
break;
case 13: // 우측 경유로로 가기 위해 뒤돌아 가다 정지선
TurnLeft90();
RunState = 14; // 우측(3번) 경유로로 이동시작
break;
case 14: // 우측(3번) 경유로 장애물 검사하러 중앙선 통과
RunState = 15; // 우측 장애물 검사하러 전진
Forward( Power );
delay( SkipLineTime );
break;
case 15: // 우측 장애물 검사는 생략 (마지막 남은 경유로)
TurnLeft90();
RunState = 103; // 우측 경유로 진입하여 전진
break;
case 101: // 좌측 경유로 통과
TurnRight90();
RunState = 111; // 우회전하여 목표지점으로 전진
break;

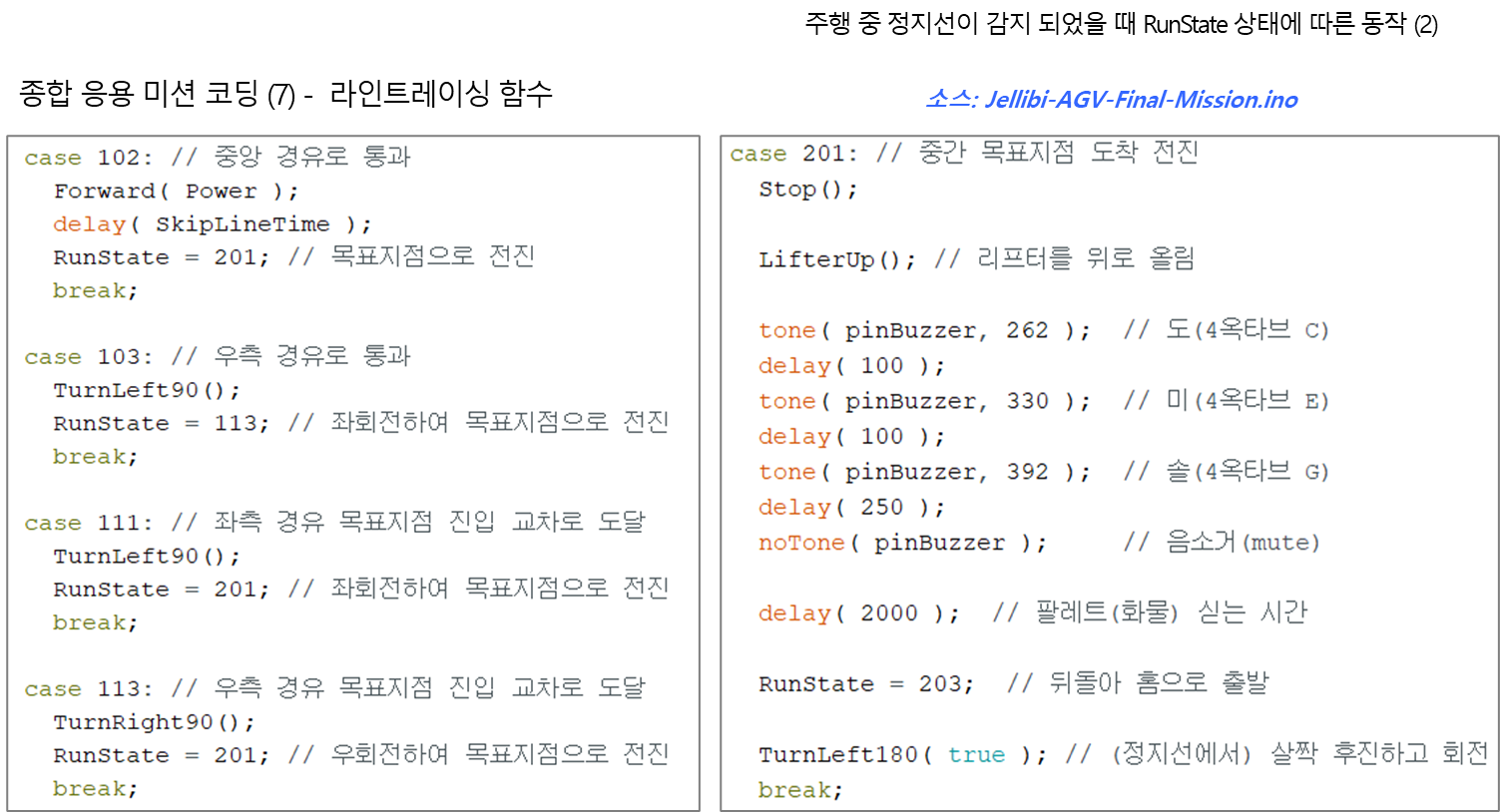

case 102: // 중앙 경유로 통과
Forward( Power );
delay( SkipLineTime );
RunState = 201; // 목표지점으로 전진
break;
case 103: // 우측 경유로 통과
TurnLeft90();
RunState = 113; // 좌회전하여 목표지점으로 전진
break;
case 111: // 좌측 경유 목표지점 진입 교차로 도달
TurnLeft90();
RunState = 201; // 좌회전하여 목표지점으로 전진
break;
case 113: // 우측 경유 목표지점 진입 교차로 도달
TurnRight90();
RunState = 201; // 우회전하여 목표지점으로 전진
break;
case 201: // 중간 목표지점 도착 전진
Stop();
LifterUp(); // 리프터를 위로 올림
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
delay( 2000 ); // 팔레트(화물) 싣는 시간
RunState = 203; // 뒤돌아 홈으로 출발
TurnLeft180( true ); // (정지선에서) 살짝 후진하고 회전
break;
case 203: // 올때 선택한 경로에 따라서 되돌아갈 방향 선택
if( SelectedPath == 1 ) // 좌측 경유로
{
RunState = 301; // 좌측 경유로 따라서 귀환
TurnRight90();
}
else if( SelectedPath == 3 ) // 우측 경유로
{
RunState = 401; // 우측 경유로 따라서 귀환
TurnLeft90();
}
else // SelectedPath == 2, 중앙 경유로로 직진
{
RunState = 204; // 교차로를 지나 중앙으로 귀환
Forward( Power );
delay( SkipLineTime );
}
break;
case 204: // 귀환 중 중앙 경유로 통과
RunState = 501; // 귀환 진입
Forward( Power );
delay( SkipLineTime );
break;
case 301: // 귀환 중 좌측 경유로 진입
RunState = 302; // 좌측 경유
TurnLeft90();
break;
case 302: // 귀환 중 좌측 경유로 통과
RunState = 303; // 좌측 경유
TurnLeft90();
break;
case 303: // 귀환 중 (좌측 경유로 통과 후) 좌측 진입
RunState = 501; // 귀환 진입
TurnRight90();
break;
case 401: // 귀환 중 우측 경유로 진입
RunState = 402; // 우측 경유
TurnRight90();
break;
case 402: // 귀환 중 우측 경유로 통과
RunState = 403; // 우측 경유
TurnRight90();
break;
case 403: // 귀환 중 (우측 경유로 통과 후) 우측 진입
RunState = 501; // 귀환 진입
TurnLeft90();
break;

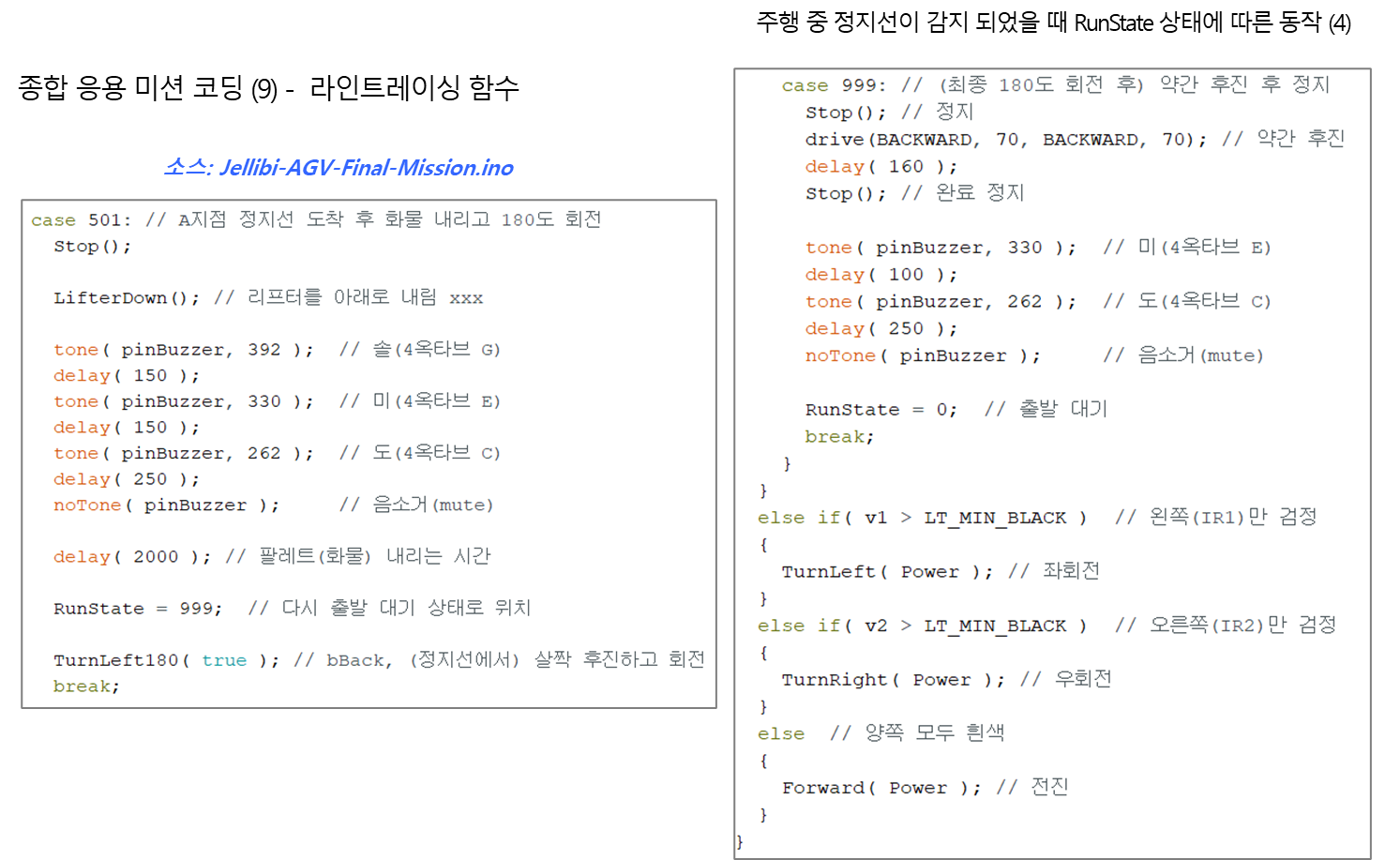

case 501: // A지점 정지선 도착 후 화물 내리고 180도 회전
Stop();
LifterDown(); // 리프터를 아래로 내림 xxx
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 150 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 150 );
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
delay( 2000 ); // 팔레트(화물) 내리는 시간
RunState = 999; // 다시 출발 대기 상태로 위치
TurnLeft180( true ); // (정지선에서) 살짝 후진하고 회전
break;
case 999: // (최종 180도 회전 후) 약간 후진 후 정지
Stop(); // 정지
drive(BACKWARD, 70, BACKWARD, 70); // 약간 후진
delay( 160 );
Stop(); // 완료 정지
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
RunState = 0; // 출발 대기
break;
}
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}

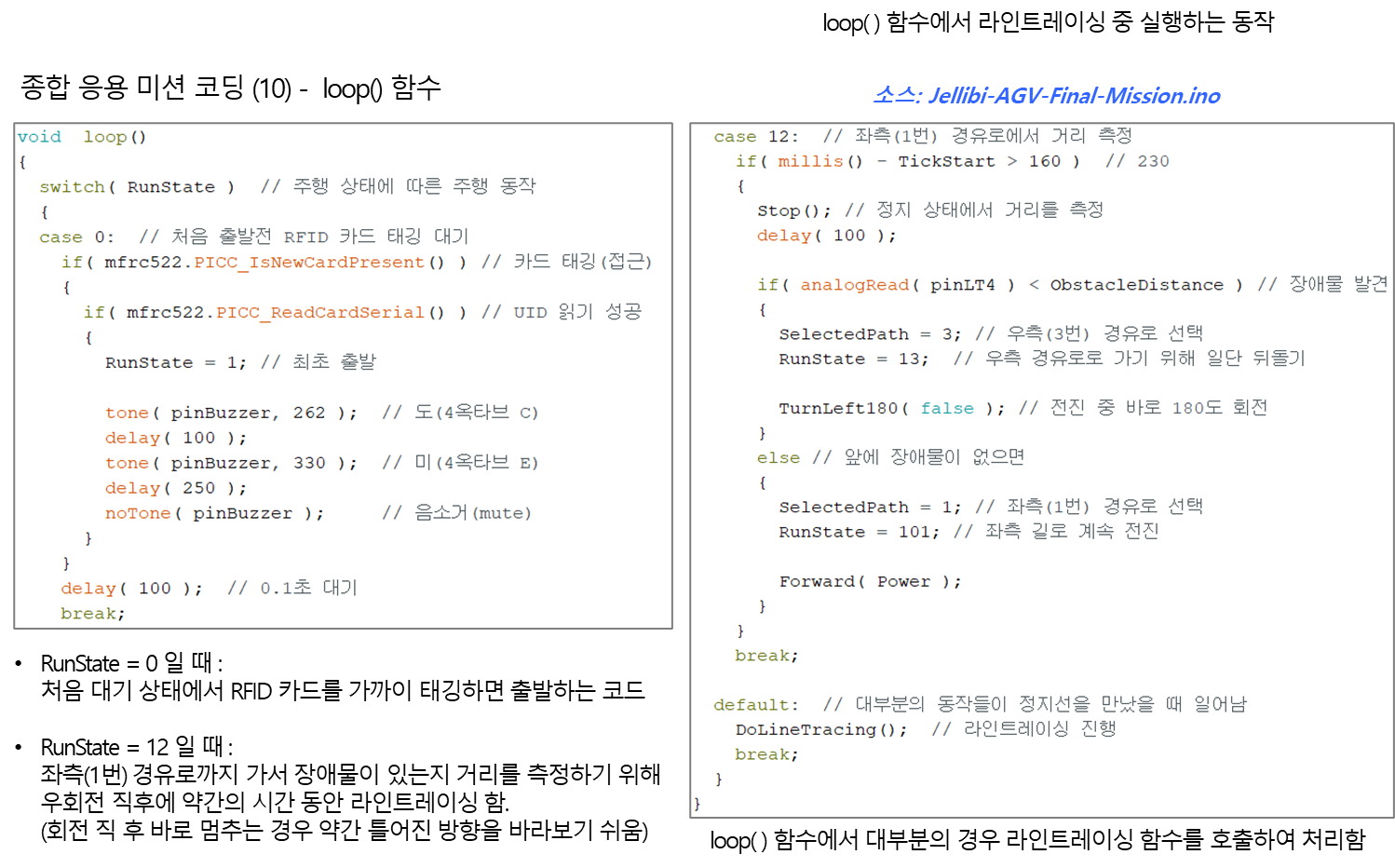

void loop()
{
switch( RunState ) // 주행 상태에 따른 주행 동작
{
case 0: // 처음 출발전 RFID 카드 태깅 대기
if( mfrc522.PICC_IsNewCardPresent() ) // 카드 태깅(접근)
{
if( mfrc522.PICC_ReadCardSerial() ) // UID 읽기 성공
{
RunState = 1; // 최초 출발
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
}
}
delay( 100 ); // 0.1초 대기
break;
case 12: // 좌측(1번) 경유로에서 거리 측정
if( millis() - TickStart > 160 )
{
Stop(); // 정지 상태에서 거리를 측정
delay( 100 );
if( analogRead( pinLT4 ) < ObstacleDistance ) // 장애물 발견
{
SelectedPath = 3; // 우측(3번) 경유로 선택
RunState = 13; // 우측 경유로로 가기 위해 일단 뒤돌기
TurnLeft180( false ); // 전진 중 바로 180도 회전
}
else // 앞에 장애물이 없으면
{
SelectedPath = 1; // 좌측(1번) 경유로 선택
RunState = 101; // 좌측 길로 계속 전진
Forward( Power );
}
}
break;
default: // 대부분의 동작들이 정지선을 만났을 때 일어남
DoLineTracing(); // 라인트레이싱 진행
break;
}
}
#include <MFRC522.h>
#include <MFRC522Extended.h>
#include <require_cpp11.h>
#include <SPI.h>
#define RFID_SS_PIN 2 // SPI 통신용 SS(Slave Select)
#define RFID_RST_PIN 4 // RESET 핀
MFRC522 mfrc522( RFID_SS_PIN, RFID_RST_PIN );
//////////////////// 부저와 버튼 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define SERVO_DOWN 90-10-20 // Down 위치 (-10-20 정도 더 아래)
#define SERVO_UP 180-10 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
#define pinServo 9 // 리프터(서보)모터 핀 번호
Servo servo; // 리프터용 서보 모터 인스턴스 선언
void LifterUp()
{
servo.attach( pinServo ); // 서보 연결
delay( 10 );
servo.write( SERVO_UP ); // 리프터 위로 올림
delay( 300 );
servo.detach(); // 서보 연결 해제
delay( 10 );
}
void LifterDown()
{
servo.attach( pinServo ); // 서보 연결
delay( 10 );
servo.write( SERVO_DOWN ); // 리프터 아래로 내림
delay( 300 );
servo.detach(); // 서보 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
#define pinLT3 A0 // 전면 왼쪽 IR센서
#define pinLT4 A1 // 전면 중안 IR센서
#define pinLT5 A2 // 전면 오른쪽 IR센서
#define IR4_OBSTACLE_TEST 0 // 장애물까지의 거리 측정 테스트용
// 만약 전방 장애물 인식이 잘 되지 않는 경우는
// IR4_OBSTACLE_TEST 값을 1로 설정하여 전방 장애물 까지의 거리를
// 측정하여 장애물을 감지할 범위의 최대값을 설정하여 사용해야 합니다.
// (대부분의 경우 적당한 IR4 감지 거리는 990~1005 사이값 입니다.)
int ObstacleDistance = 990; // 장애물 존재 여부 판단 최대 거리값, 1005
bool CheckObstacle()
{
bool bObstacle = false;
if( analogRead( pinLT4 ) < ObstacleDistance ) // 장애물 발견
{
delay( 2 );
if( analogRead( pinLT4 ) < ObstacleDistance ) // 장애물 발견 재확인
bObstacle = true;
}
return bObstacle;
}
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, power1);
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, power2);
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode( pinBuzzer, OUTPUT ); // 출력 핀으로 설정
noTone( pinBuzzer ); // 스피커 끄기(음소거)
Serial.begin( 9600 ); // 시리얼 통신 (bps)
LifterDown(); // 리프터를 아래로 내림
SPI.begin(); // RFID 카드 사용을 위해 SPI 통신 초기화
mfrc522.PCD_Init(); // MFRC522 리더 모듈 초기화
#if IR4_OBSTACLE_TEST // 장애물까지의 최대 거리 센서값 확인
while( 1 )
{
ObstacleDistance = analogRead( pinLT4 ); // 980~1010
Serial.print( "ObstacleDistance= " ); // 로봇의 센서값을
Serial.println( ObstacleDistance ); // 테스트해서 설정
delay( 500 );
}
#endif
}
#define TURN_POWER 100 // 회전 속력 (주행 속력과는 별개로 고정)
int Power = 80; // 기본 주행(라인트레이싱) 속력
int SkipLineTime = 200; // 직진하여 정지선/교차로 통과할 시간
int RunState = 0; // 주행 상태 (처음에는 정지, 버튼으로 출발)
int SelectedPath; // 경유로 번호 (1=Left, 2=Center, 3=Right)
void TurnLeft90()
{
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 왼쪽 LT 센서만 사용하여 왼쪽으로 90도 회전함
TurnLeft( TURN_POWER ); // 1차 좌회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT1) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnLeft( TURN_POWER ); // 2차 좌회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT1) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnLeft( TURN_POWER ); // 좌회전 끝 마무리
delay( 250 ); // 속도나 무게에 따라 조정
Forward( Power ); // 좌회전 이후의 직진 시작
}
void TurnRight90()
{
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 오른쪽 LT 센서만 사용하여 오른쪽으로 90도 회전함
TurnRight( TURN_POWER ); // 1차 우회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT2) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnRight( TURN_POWER ); // 2차 우회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT2) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnRight( TURN_POWER ); // 우회전 끝 마무리
delay( 250 ); // 속도나 무게에 따라 조정
Forward( Power ); // 우회전 이후의 직진 시작
}
void TurnLeft180( bool bBack )
{
if( bBack ) // (정지선에서) 살짝 후진하고 회전 시작
{
drive(BACKWARD, 70, BACKWARD, 70); // 뒤로 후진
while( (analogRead(pinLT1) > LT_MIN_BLACK) ||
(analogRead(pinLT2) > LT_MIN_BLACK) )
delay( 1 ); // 정지선을 벗어날때까지 계속 후진
delay( 130 ); // 속도나 무게에 따라 조정
}
else // 라인 위에서 직진하다가 바로 180도 회전 할 때
{
drive(BACKWARD, 90, BACKWARD, 90); // (위치 조정용) 약간 후진
delay( 150 );
drive(FORWARD, 0, FORWARD, 90); // LT1을 라인 좌측 밖으로
delay( 300 );
}
drive(BACKWARD, TURN_POWER, FORWARD, TURN_POWER);
while( analogRead(pinLT1) < LT_MIN_BLACK)
delay( 1 ); // 왼쪽이 검은색이 아니면 계속 좌회전
delay( 30 );
drive(BACKWARD, 90, FORWARD, 90);
while( analogRead(pinLT1) > LT_MAX_WHITE )
delay( 1 ); // 왼쪽이 흰색이 아닌 동안 계속 좌회전
Forward( Power ); // (180도 회전 이후의) 직진 시작
}
//////////////////////////////
// 180도 회전 직후에 (로봇의 라인 정렬을 위해)
// 멈추기 전에 약간의 라인트레이싱 시간을 주기 위해 사용함
unsigned long TickStart;
void DoLineTracing()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{ // 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 교차선
switch( RunState ) // 주행 상태에 따른 정지 동작
{
case 1: // 중앙(2번 경유로) 장애물 검사
Stop(); // 정지 상태에서 거리를 측정
delay( 100 );
if( CheckObstacle() ) // 장애물 감지
{
RunState = 11; // 좌측(1번) 경유로 장애물 체크하러 좌회전 전진
TurnLeft90();
}
else // 앞에 장애물이 없으면
{
SelectedPath = 2; // 중앙(2번) 경유로 선택
RunState = 102; // 가운데 길로 계속 전진
Forward( Power );
delay( SkipLineTime );
}
break;
case 11: // 좌측(1번 경유로) 장애물 검사하기 위해 우회전
TurnRight90(); // 우회전 후에 정면을 바라보도록
RunState = 12; // 약간 전진(시간차 정지 후 거리 측정)
TickStart = millis(); // POWER가 켜진 후 경과 시간(ms)
break;
case 13: // 우측 경유로로 가기 위해 뒤돌아 가다 정지선
TurnLeft90();
RunState = 14; // 우측(3번) 경유로로 이동시작
break;
case 14: // 우측(3번) 경유로 장애물 검사하러 중앙선 통과
RunState = 15; // 우측 장애물 검사하러 전진
Forward( Power );
delay( SkipLineTime );
break;
case 15: // 우측 장애물 검사는 생략 (마지막 남은 경유로)
TurnLeft90();
RunState = 103; // 우측 경유로 진입하여 전진
break;
case 101: // 좌측 경유로 통과
TurnRight90();
RunState = 111; // 우회전하여 목표지점으로 전진
break;
case 102: // 중앙 경유로 통과
Forward( Power );
delay( SkipLineTime );
RunState = 201; // 목표지점으로 전진
break;
case 103: // 우측 경유로 통과
TurnLeft90();
RunState = 113; // 좌회전하여 목표지점으로 전진
break;
case 111: // 좌측 경유 목표지점 진입 교차로 도달
TurnLeft90();
RunState = 201; // 좌회전하여 목표지점으로 전진
break;
case 113: // 우측 경유 목표지점 진입 교차로 도달
TurnRight90();
RunState = 201; // 우회전하여 목표지점으로 전진
break;
case 201: // 중간 목표지점 도착 전진
Stop();
LifterUp(); // 리프터를 위로 올림
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
delay( 2000 ); // 팔레트(화물) 싣는 시간
RunState = 203; // 뒤돌아 홈으로 출발
TurnLeft180( true ); // (정지선에서) 살짝 후진하고 회전
break;
case 203: // 올때 선택한 경로에 따라서 되돌아갈 방향 선택
if( SelectedPath == 1 ) // 좌측 경유로
{
RunState = 301; // 좌측 경유로 따라서 귀환
TurnRight90();
}
else if( SelectedPath == 3 ) // 우측 경유로
{
RunState = 401; // 우측 경유로 따라서 귀환
TurnLeft90();
}
else // SelectedPath == 2, 중앙 경유로로 직진
{
RunState = 204; // 교차로를 지나 중앙으로 귀환
Forward( Power );
delay( SkipLineTime );
}
break;
case 204: // 귀환 중 중앙 경유로 통과
RunState = 501; // 귀환 진입
Forward( Power );
delay( SkipLineTime );
break;
case 301: // 귀환 중 좌측 경유로 진입
RunState = 302; // 좌측 경유
TurnLeft90();
break;
case 302: // 귀환 중 좌측 경유로 통과
RunState = 303; // 좌측 경유
TurnLeft90();
break;
case 303: // 귀환 중 (좌측 경유로 통과 후) 좌측 진입
RunState = 501; // 귀환 진입
TurnRight90();
break;
case 401: // 귀환 중 우측 경유로 진입
RunState = 402; // 우측 경유
TurnRight90();
break;
case 402: // 귀환 중 우측 경유로 통과
RunState = 403; // 우측 경유
TurnRight90();
break;
case 403: // 귀환 중 (우측 경유로 통과 후) 우측 진입
RunState = 501; // 귀환 진입
TurnLeft90();
break;
case 501: // A지점 정지선 도착 후 화물 내리고 180도 회전
Stop();
LifterDown(); // 리프터를 아래로 내림 xxx
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 150 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 150 );
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
delay( 2000 ); // 팔레트(화물) 내리는 시간
RunState = 999; // 다시 출발 대기 상태로 위치
TurnLeft180( true ); // (정지선에서) 살짝 후진하고 회전
break;
case 999: // (최종 180도 회전 후) 약간 후진 후 정지
Stop(); // 정지
drive(BACKWARD, 70, BACKWARD, 70); // 약간 후진
delay( 160 );
Stop(); // 완료 정지
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
RunState = 0; // 출발 대기
break;
}
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}
void loop()
{
switch( RunState ) // 주행 상태에 따른 주행 동작
{
case 0: // 처음 출발전 RFID 카드 태깅 대기
if( mfrc522.PICC_IsNewCardPresent() ) // 카드 태깅(접근)
{
if( mfrc522.PICC_ReadCardSerial() ) // UID 읽기 성공
{
RunState = 1; // 최초 출발
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
}
}
delay( 100 ); // 0.1초 대기
break;
case 12: // 좌측(1번) 경유로에서 거리 측정
if( millis() - TickStart > 160 )
{
Stop(); // 정지 상태에서 거리를 측정
delay( 100 );
if( CheckObstacle() ) // 장애물 발견 시
{
SelectedPath = 3; // 우측(3번) 경유로 선택
RunState = 13; // 우측 경유로로 가기 위해 일단 뒤돌기
TurnLeft180( false ); // 전진 중 바로 180도 회전
}
else // 앞에 장애물 미발견 시
{
SelectedPath = 1; // 좌측(1번) 경유로 선택
RunState = 101; // 좌측 길로 계속 전진
Forward( Power );
}
}
break;
default: // 대부분의 동작들이 정지선을 만났을 때 일어남
DoLineTracing(); // 라인트레이싱 진행
break;
}
}
float motorPowerRatioL = 0.96;
float motorPowerRatioR = 1.00;
사용 버전
#include <MFRC522.h>
#include <MFRC522Extended.h>
#include <require_cpp11.h>
#include <SPI.h>
#define RFID_SS_PIN 2 // SPI 통신용 SS(Slave Select)
#define RFID_RST_PIN 4 // RESET 핀
MFRC522 mfrc522( RFID_SS_PIN, RFID_RST_PIN );
//////////////////// 부저와 버튼 핀 번호
#define pinBuzzer 3 // 부저 핀 번호
#define pinButton A3 // 버턴 핀 번호
//////////////////// AGV 리프터(Lifter) 서보 모터 제어
#include <Servo.h>
#define SERVO_DOWN 90-10-40 // Down 위치 (-10-20 정도 더 아래)
#define SERVO_UP 180-20 // Up 위치 (떨림 방지)
#define SERVO_DEF SERVO_DOWN // 기본 위치
#define pinServo 9 // 리프터(서보)모터 핀 번호
Servo servo; // 리프터용 서보 모터 인스턴스 선언
void LifterUp()
{
servo.attach( pinServo ); // 서보 연결
delay( 10 );
servo.write( SERVO_UP ); // 리프터 위로 올림
delay( 300 );
servo.detach(); // 서보 연결 해제
delay( 10 );
}
void LifterDown()
{
servo.attach( pinServo ); // 서보 연결
delay( 10 );
servo.write( SERVO_DOWN ); // 리프터 아래로 내림
delay( 300 );
servo.detach(); // 서보 연결 해제
delay( 10 );
}
////////////// 바닥의 라인트레이스 IR센서
#define pinLT1 A6 // 1번(왼쪽) IR센서 연결 핀
#define pinLT2 A7 // 2번(오른쪽) IR센서 연결 핀
// 색상 판단: White=[0..410] .. 560 .. [710..1023]=Black
#define LT_AJDUST 60 // 현재 젤리비의 센서 측정 조정값
#define LT_MAX_WHITE 410 + LT_AJDUST // 흰색으로 판단하는 최대값
#define LT_MID_VALUE 560 + LT_AJDUST // 흑백 판단 경계값(중간값)
#define LT_MIN_BLACK 710 + LT_AJDUST // 검은색으로 판단하는 최소값
#define pinLT3 A0 // 전면 왼쪽 IR센서
#define pinLT4 A1 // 전면 중안 IR센서
#define pinLT5 A2 // 전면 오른쪽 IR센서
#define IR4_OBSTACLE_TEST 0 // 장애물까지의 거리 측정 테스트용
// 만약 전방 장애물 인식이 잘 되지 않는 경우는
// IR4_OBSTACLE_TEST 값을 1로 설정하여 전방 장애물 까지의 거리를
// 측정하여 장애물을 감지할 범위의 최대값을 설정하여 사용해야 합니다.
// (대부분의 경우 적당한 IR4 감지 거리는 990~1005 사이값 입니다.)
int ObstacleDistance = 983; // 장애물 존재 여부 판단 최대 거리값, 1005
bool CheckObstacle()
{
bool bObstacle = false;
if( analogRead( pinLT4 ) < ObstacleDistance ) // 장애물 발견
{
delay( 2 );
if( analogRead( pinLT4 ) < ObstacleDistance ) // 장애물 발견 재확인
bObstacle = true;
}
return bObstacle;
}
//////////////////// 모터 1번(왼쪽)과 2번(오른쪽)
#define pinDIR1 7 // 1번(왼쪽)모터 방향 지정용 연결 핀
#define pinPWM1 5 // 1번(왼쪽)모터 속력 지정용 연결 핀
#define pinDIR2 8 // 2번(오른쪽)모터 방향 지정용 연결 핀
#define pinPWM2 6 // 2번(오른쪽)모터 속력 지정용 연결 핀
//////////////////// 모터 회전 동작
#define FORWARD 0 // 전진 방향
#define BACKWARD 1 // 후진 방향
float motorPowerRatioL = 0.96;
float motorPowerRatioR = 1.00;
void drive(int dir1, int power1, int dir2, int power2)
{
boolean dirHighLow1, dirHighLow2;
if(dir1 == FORWARD) // 1번(왼쪽)모터 방향
dirHighLow1 = HIGH;
else // BACKWARD
dirHighLow1 = LOW;
if(dir2 == FORWARD) // 2번(오른쪽)모터
dirHighLow2 = LOW;
else // BACKWARD
dirHighLow2 = HIGH;
digitalWrite(pinDIR1, dirHighLow1);
analogWrite(pinPWM1, (int)(power1 * motorPowerRatioL));
digitalWrite(pinDIR2, dirHighLow2);
analogWrite(pinPWM2, (int)(power2 * motorPowerRatioR));
}
void Forward( int power ) // 전진
{
drive(FORWARD, power, FORWARD, power);
}
void Backward( int power ) // 후진
{
drive(BACKWARD, power, BACKWARD, power);
}
void TurnLeft( int power ) // 좌회전
{
drive(BACKWARD, power, FORWARD, power);
}
void TurnRight( int power ) // 우회전
{
drive(FORWARD, power, BACKWARD, power);
}
void Stop() // 정지
{
analogWrite(pinPWM1, 0);
analogWrite(pinPWM2, 0);
}
//////////////////// 메인 프로그램 (setup & loop)
void setup()
{
pinMode( pinDIR1, OUTPUT ); // 1번(왼쪽)모터 방향 핀
pinMode( pinPWM1, OUTPUT ); // 1번(왼쪽)모터 속력 핀
pinMode( pinDIR2, OUTPUT ); // 2번(오른쪽)모터 방향 핀
pinMode( pinPWM2, OUTPUT ); // 2번(오른쪽)모터 속력 핀
pinMode( pinBuzzer, OUTPUT ); // 출력 핀으로 설정
noTone( pinBuzzer ); // 스피커 끄기(음소거)
Serial.begin( 9600 ); // 시리얼 통신 (bps)
LifterDown(); // 리프터를 아래로 내림
SPI.begin(); // RFID 카드 사용을 위해 SPI 통신 초기화
mfrc522.PCD_Init(); // MFRC522 리더 모듈 초기화
LifterUp(); // 리프터를 위로 올림
tone( pinBuzzer, 262 ); // 도(4옥타브 C) ???
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
LifterDown(); // 리프터를 아래로 내림
#if IR4_OBSTACLE_TEST // 장애물까지의 최대 거리 센서값 확인
while( 1 )
{
ObstacleDistance = analogRead( pinLT4 ); // 980~1010
Serial.print( "ObstacleDistance= " ); // 로봇의 센서값을
Serial.println( ObstacleDistance ); // 테스트해서 설정
delay( 500 );
}
#endif
}
#define TURN_POWER 100 // 회전 속력 (주행 속력과는 별개로 고정)
int Power = 80; // 기본 주행(라인트레이싱) 속력
int SkipLineTime = 200; // 직진하여 정지선/교차로 통과할 시간
int RunState = 0; // 주행 상태 (처음에는 정지, 버튼으로 출발)
int SelectedPath; // 경유로 번호 (1=Left, 2=Center, 3=Right)
void TurnLeft90()
{
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 왼쪽 LT 센서만 사용하여 왼쪽으로 90도 회전함
TurnLeft( TURN_POWER ); // 1차 좌회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT1) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnLeft( TURN_POWER ); // 2차 좌회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT1) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnLeft( TURN_POWER ); // 좌회전 끝 마무리
delay( 235 ); // 속도나 무게에 따라 조정 250 ???
Forward( Power ); // 좌회전 이후의 직진 시작
}
void TurnRight90()
{
Stop(); // 정지
delay( 50 ); // (달려가던 관성 때문에 약간 앞으로 밀림)
drive(BACKWARD, 80, BACKWARD, 80); // 아주 살짝 후진
delay( 20 );
Stop(); // 다시 정지
delay( 50 );
// 이하, 오른쪽 LT 센서만 사용하여 오른쪽으로 90도 회전함
TurnRight( TURN_POWER ); // 1차 우회전 진행 (현재 라인 벗어나기)
while( analogRead(pinLT2) < LT_MAX_WHITE ) // 흰색인 동안
delay( 1 );
delay( 40 );
TurnRight( TURN_POWER ); // 2차 우회전 진행 (반대쪽 흰바탕 도착)
while( analogRead(pinLT2) > LT_MIN_BLACK ) // 검은색인 동안
delay( 1 );
delay( 40 );
Forward( TURN_POWER );
delay( 90 );
TurnRight( TURN_POWER ); // 우회전 끝 마무리
delay( 235 ); // 속도나 무게에 따라 조정 // 250 ???
Forward( Power ); // 우회전 이후의 직진 시작
}
void TurnLeft180( bool bBack )
{
if( bBack ) // (정지선에서) 살짝 후진하고 회전 시작
{
drive(BACKWARD, 70, BACKWARD, 70); // 뒤로 후진
while( (analogRead(pinLT1) > LT_MIN_BLACK) ||
(analogRead(pinLT2) > LT_MIN_BLACK) )
delay( 1 ); // 정지선을 벗어날때까지 계속 후진
delay( 130 ); // 속도나 무게에 따라 조정
}
else // 라인 위에서 직진하다가 바로 180도 회전 할 때
{
drive(BACKWARD, 90, BACKWARD, 90); // (위치 조정용) 약간 후진
delay( 150 );
drive(FORWARD, 0, FORWARD, 90); // LT1을 라인 좌측 밖으로
delay( 300 );
}
drive(BACKWARD, TURN_POWER, FORWARD, TURN_POWER);
while( analogRead(pinLT1) < LT_MIN_BLACK)
delay( 1 ); // 왼쪽이 검은색이 아니면 계속 좌회전
delay( 30 );
drive(BACKWARD, 90, FORWARD, 90);
while( analogRead(pinLT1) > LT_MAX_WHITE )
delay( 1 ); // 왼쪽이 흰색이 아닌 동안 계속 좌회전
Forward( Power ); // (180도 회전 이후의) 직진 시작
}
//////////////////////////////
// 180도 회전 직후에 (로봇의 라인 정렬을 위해)
// 멈추기 전에 약간의 라인트레이싱 시간을 주기 위해 사용함
unsigned long TickStart;
void DoLineTracing()
{
int v1 = analogRead( pinLT1 );
int v2 = analogRead( pinLT2 );
if( (LT_MIN_BLACK < v1) && (LT_MIN_BLACK < v2) )
{ // 양쪽 IR센서 모두 검정색을 감지한 경우, (ex) 교차선
switch( RunState ) // 주행 상태에 따른 정지 동작
{
case 1: // 중앙(2번 경유로) 장애물 검사
Stop(); // 정지 상태에서 거리를 측정
delay( 100 );
if( CheckObstacle() ) // 장애물 감지
{
RunState = 11; // 좌측(1번) 경유로 장애물 체크하러 좌회전 전진
TurnLeft90();
}
else // 앞에 장애물이 없으면
{
SelectedPath = 2; // 중앙(2번) 경유로 선택
RunState = 102; // 가운데 길로 계속 전진
Forward( Power );
delay( SkipLineTime );
}
break;
case 11: // 좌측(1번 경유로) 장애물 검사하기 위해 우회전
TurnRight90(); // 우회전 후에 정면을 바라보도록
RunState = 12; // 약간 전진(시간차 정지 후 거리 측정)
TickStart = millis(); // POWER가 켜진 후 경과 시간(ms)
break;
case 13: // 우측 경유로로 가기 위해 뒤돌아 가다 정지선
TurnLeft90();
RunState = 14; // 우측(3번) 경유로로 이동시작
break;
case 14: // 우측(3번) 경유로 장애물 검사하러 중앙선 통과
RunState = 15; // 우측 장애물 검사하러 전진
Forward( Power );
delay( SkipLineTime );
break;
case 15: // 우측 장애물 검사는 생략 (마지막 남은 경유로)
TurnLeft90();
RunState = 103; // 우측 경유로 진입하여 전진
break;
case 101: // 좌측 경유로 통과
TurnRight90();
RunState = 111; // 우회전하여 목표지점으로 전진
break;
case 102: // 중앙 경유로 통과
Forward( Power );
delay( SkipLineTime );
RunState = 201; // 목표지점으로 전진
break;
case 103: // 우측 경유로 통과
TurnLeft90();
RunState = 113; // 좌회전하여 목표지점으로 전진
break;
case 111: // 좌측 경유 목표지점 진입 교차로 도달
TurnLeft90();
RunState = 201; // 좌회전하여 목표지점으로 전진
break;
case 113: // 우측 경유 목표지점 진입 교차로 도달
TurnRight90();
RunState = 201; // 우회전하여 목표지점으로 전진
break;
case 201: // 중간 목표지점 도착 전진
Stop();
LifterUp(); // 리프터를 위로 올림
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
delay( 2000 ); // 팔레트(화물) 싣는 시간
RunState = 203; // 뒤돌아 홈으로 출발
TurnLeft180( true ); // (정지선에서) 살짝 후진하고 회전
break;
case 203: // 올때 선택한 경로에 따라서 되돌아갈 방향 선택
if( SelectedPath == 1 ) // 좌측 경유로
{
RunState = 301; // 좌측 경유로 따라서 귀환
TurnRight90();
}
else if( SelectedPath == 3 ) // 우측 경유로
{
RunState = 401; // 우측 경유로 따라서 귀환
TurnLeft90();
}
else // SelectedPath == 2, 중앙 경유로로 직진
{
RunState = 204; // 교차로를 지나 중앙으로 귀환
Forward( Power );
delay( SkipLineTime );
}
break;
case 204: // 귀환 중 중앙 경유로 통과
RunState = 501; // 귀환 진입
Forward( Power );
delay( SkipLineTime );
break;
case 301: // 귀환 중 좌측 경유로 진입
RunState = 302; // 좌측 경유
TurnLeft90();
break;
case 302: // 귀환 중 좌측 경유로 통과
RunState = 303; // 좌측 경유
TurnLeft90();
break;
case 303: // 귀환 중 (좌측 경유로 통과 후) 좌측 진입
RunState = 501; // 귀환 진입
TurnRight90();
break;
case 401: // 귀환 중 우측 경유로 진입
RunState = 402; // 우측 경유
TurnRight90();
break;
case 402: // 귀환 중 우측 경유로 통과
RunState = 403; // 우측 경유
TurnRight90();
break;
case 403: // 귀환 중 (우측 경유로 통과 후) 우측 진입
RunState = 501; // 귀환 진입
TurnLeft90();
break;
case 501: // A지점 정지선 도착 후 화물 내리고 180도 회전
Stop();
LifterDown(); // 리프터를 아래로 내림 xxx
tone( pinBuzzer, 392 ); // 솔(4옥타브 G)
delay( 150 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 150 );
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
delay( 2000 ); // 팔레트(화물) 내리는 시간
RunState = 999; // 다시 출발 대기 상태로 위치
TurnLeft180( true ); // (정지선에서) 살짝 후진하고 회전
break;
case 999: // (최종 180도 회전 후) 약간 후진 후 정지
Stop(); // 정지
drive(BACKWARD, 70, BACKWARD, 70); // 약간 후진
delay( 160 );
Stop(); // 완료 정지
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 100 );
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
RunState = 0; // 출발 대기
break;
}
}
else if( v1 > LT_MIN_BLACK ) // 왼쪽(IR1)만 검정
{
TurnLeft( Power ); // 좌회전
}
else if( v2 > LT_MIN_BLACK ) // 오른쪽(IR2)만 검정
{
TurnRight( Power ); // 우회전
}
else // 양쪽 모두 흰색
{
Forward( Power ); // 전진
}
}
void loop()
{
switch( RunState ) // 주행 상태에 따른 주행 동작
{
case 0: // 처음 출발전 RFID 카드 태깅 대기
if( mfrc522.PICC_IsNewCardPresent() ) // 카드 태깅(접근)
{
if( mfrc522.PICC_ReadCardSerial() ) // UID 읽기 성공
{
RunState = 1; // 최초 출발
tone( pinBuzzer, 262 ); // 도(4옥타브 C)
delay( 100 );
tone( pinBuzzer, 330 ); // 미(4옥타브 E)
delay( 250 );
noTone( pinBuzzer ); // 음소거(mute)
}
}
delay( 100 ); // 0.1초 대기
break;
case 12: // 좌측(1번) 경유로에서 거리 측정
if( millis() - TickStart > 160 )
{
Stop(); // 정지 상태에서 거리를 측정
delay( 100 );
if( CheckObstacle() ) // 장애물 발견 시
{
SelectedPath = 3; // 우측(3번) 경유로 선택
RunState = 13; // 우측 경유로로 가기 위해 일단 뒤돌기
TurnLeft180( false ); // 전진 중 바로 180도 회전
}
else // 앞에 장애물 미발견 시
{
SelectedPath = 1; // 좌측(1번) 경유로 선택
RunState = 101; // 좌측 길로 계속 전진
Forward( Power );
}
}
break;
default: // 대부분의 동작들이 정지선을 만났을 때 일어남
DoLineTracing(); // 라인트레이싱 진행
break;
}
}728x90
728x90
'소프트웨어 > Arduino' 카테고리의 다른 글
| 카메라 비전과 인식률 개선 (0) | 2026.05.05 |
|---|---|
| 관성 측정 장치 (IMU, Inertial Measurement Unit)를 사용한 각도 측정 실습 (0) | 2026.04.24 |
| EEPROM 응용 - 모터 성능과 IR센서 감도 보정값 활용 (0) | 2026.04.21 |
| 매니퓰레이터 응용 실습 (0) | 2026.04.15 |
| 라인트레이싱 및 교차로에서의 방향 전환 (0) | 2026.04.12 |
