짐운반 로봇(Porter Robot) I - 조립

기구물 가공 업체에서 제작 후 전달 받아 로봇 조립을 진행했습니다. 제어 보드는 아직 장차하지 않았고 구동 모터, 바퀴, 배터리를 장착하고 프레임을 조립한 상태입니다.

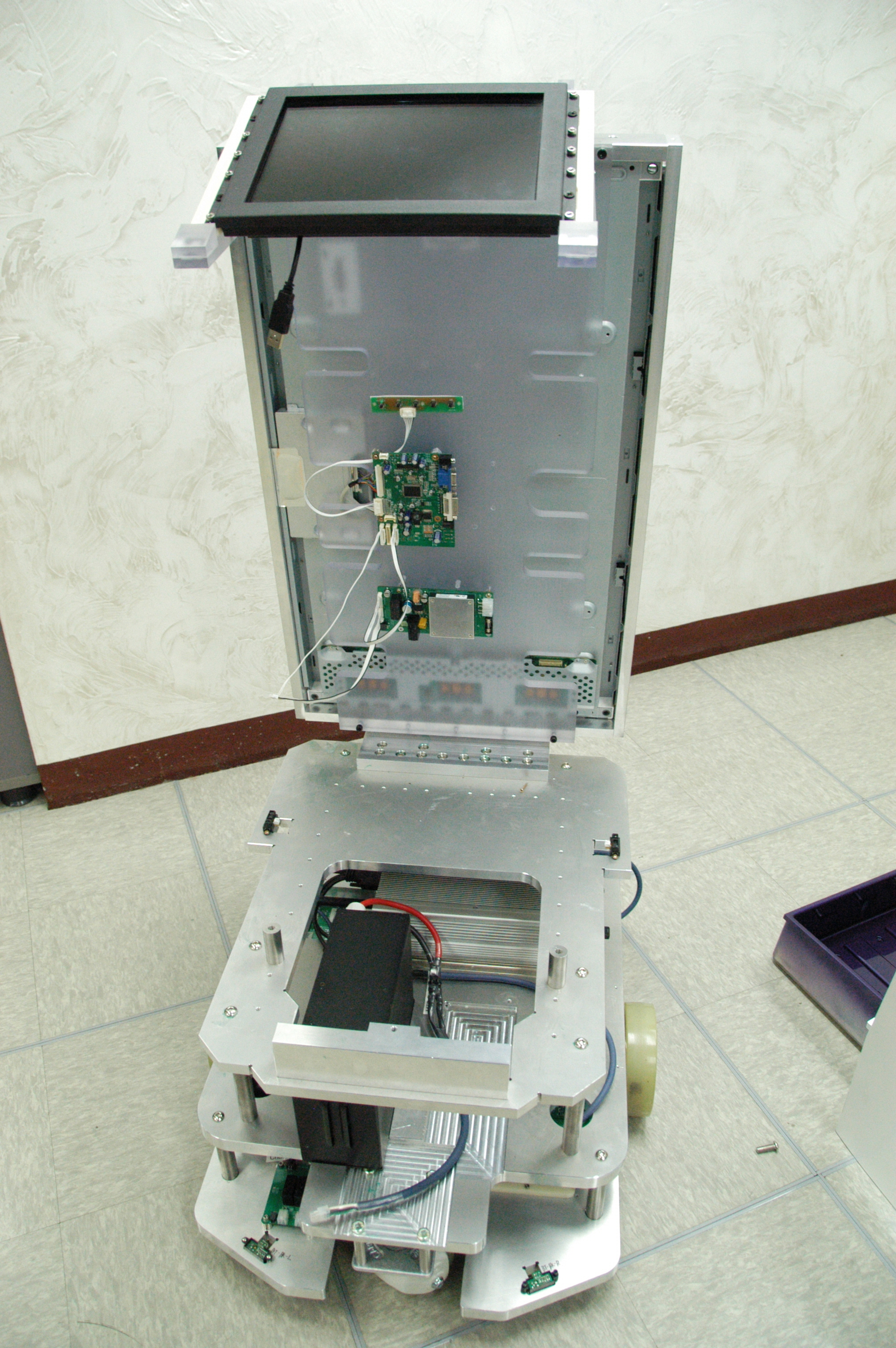

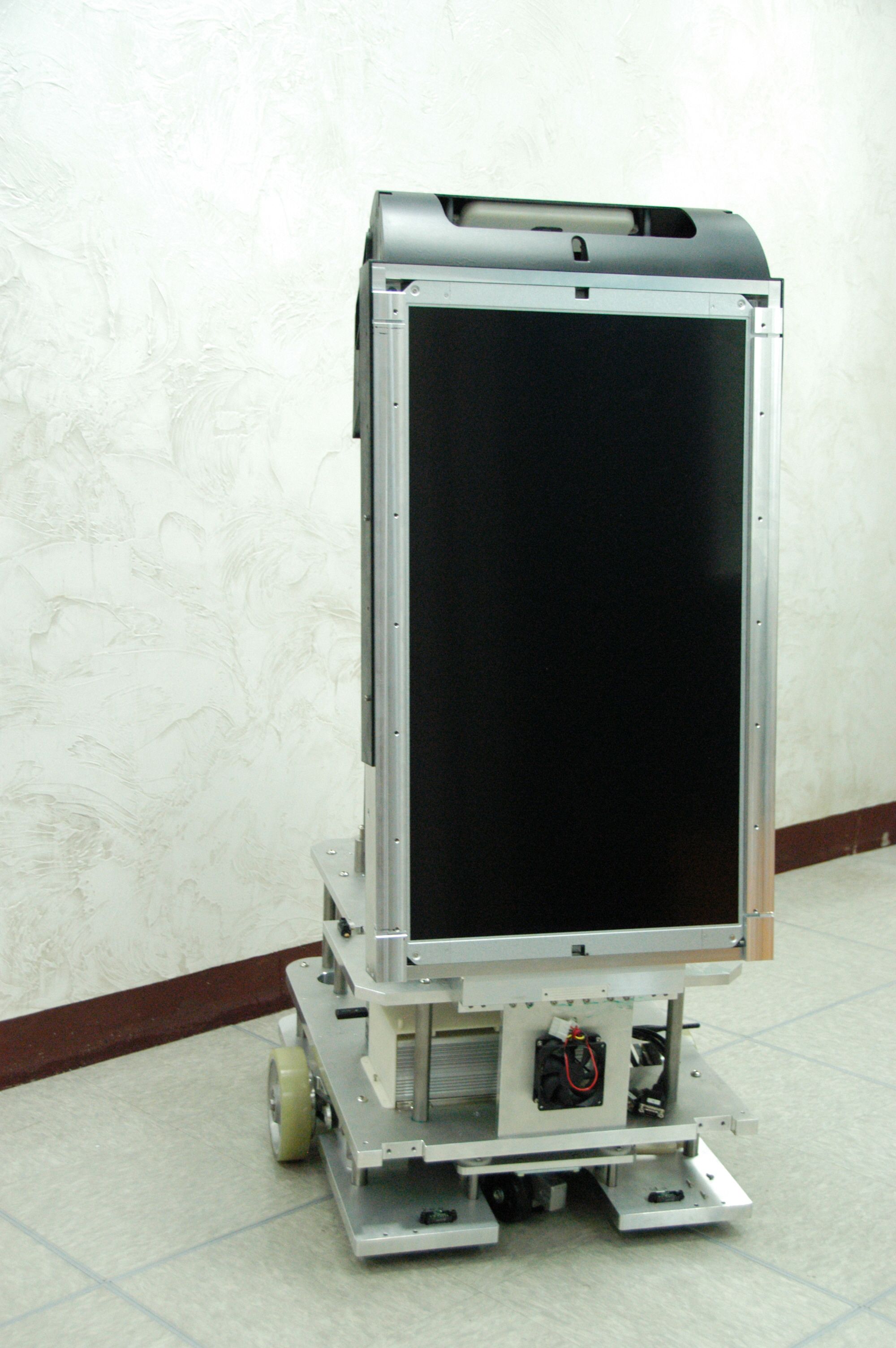

1. 정면 : 구동 프레임과 DID 패널 고정

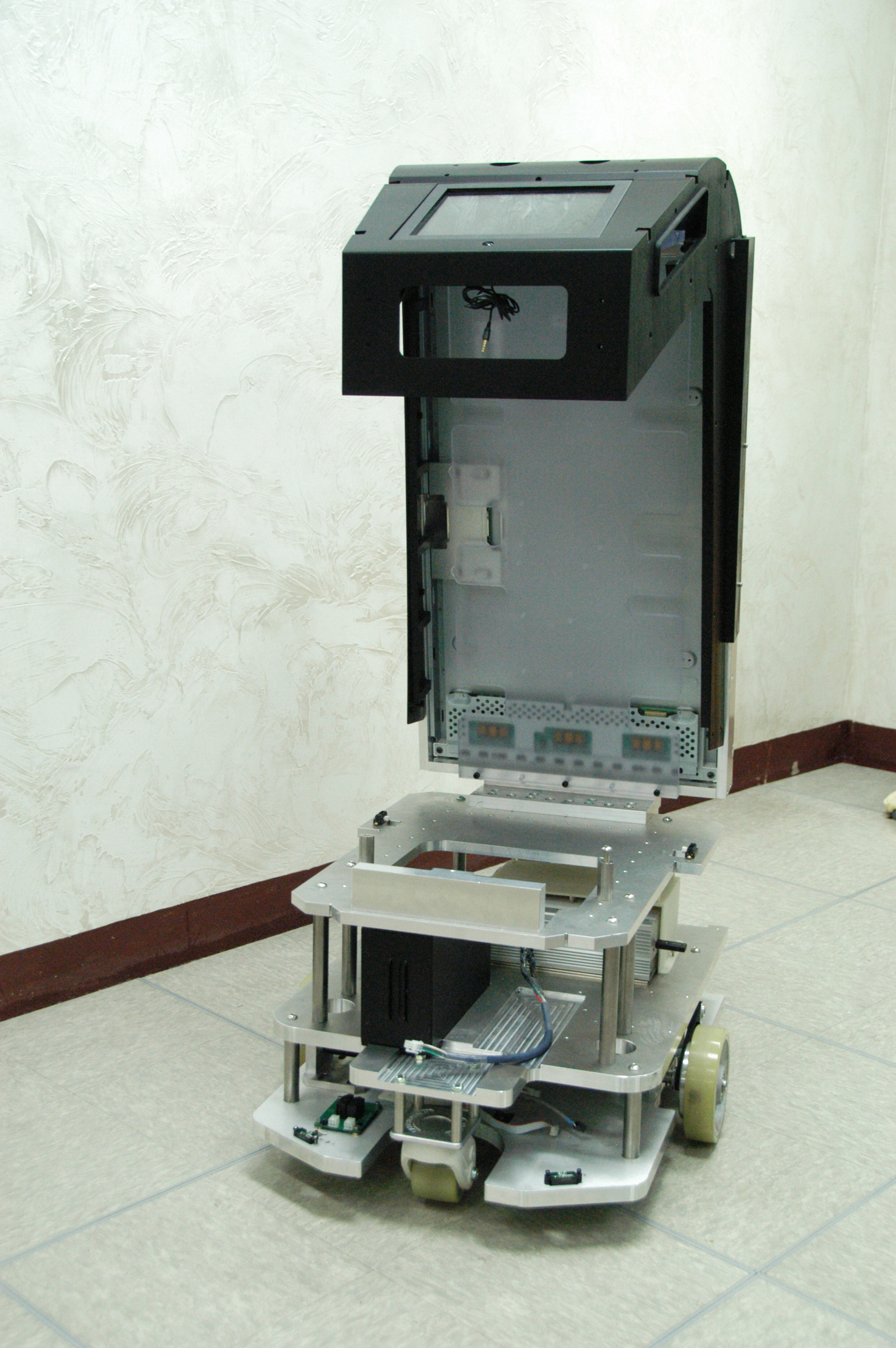

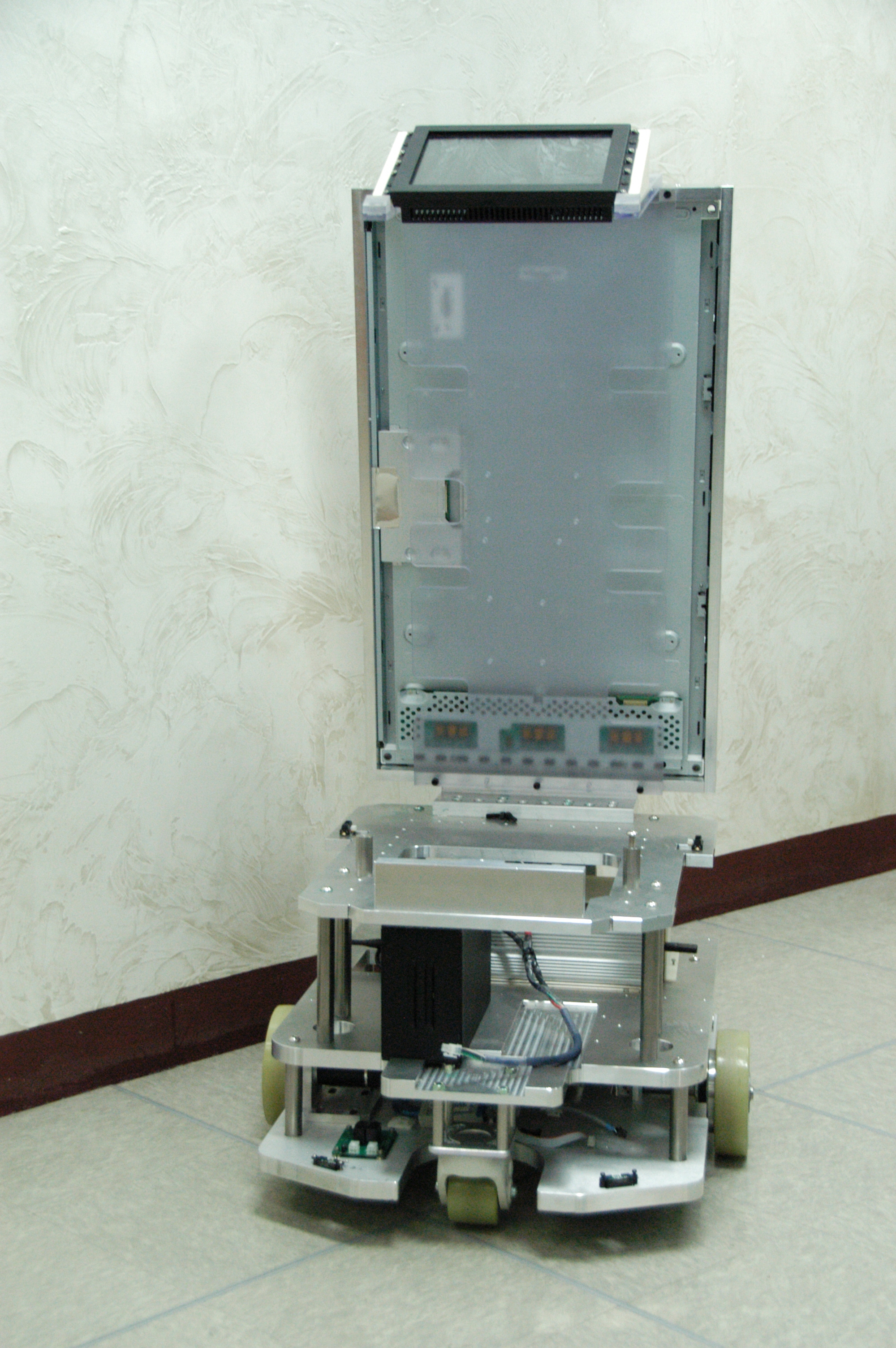

2. 후면  :  상단 PC 고정

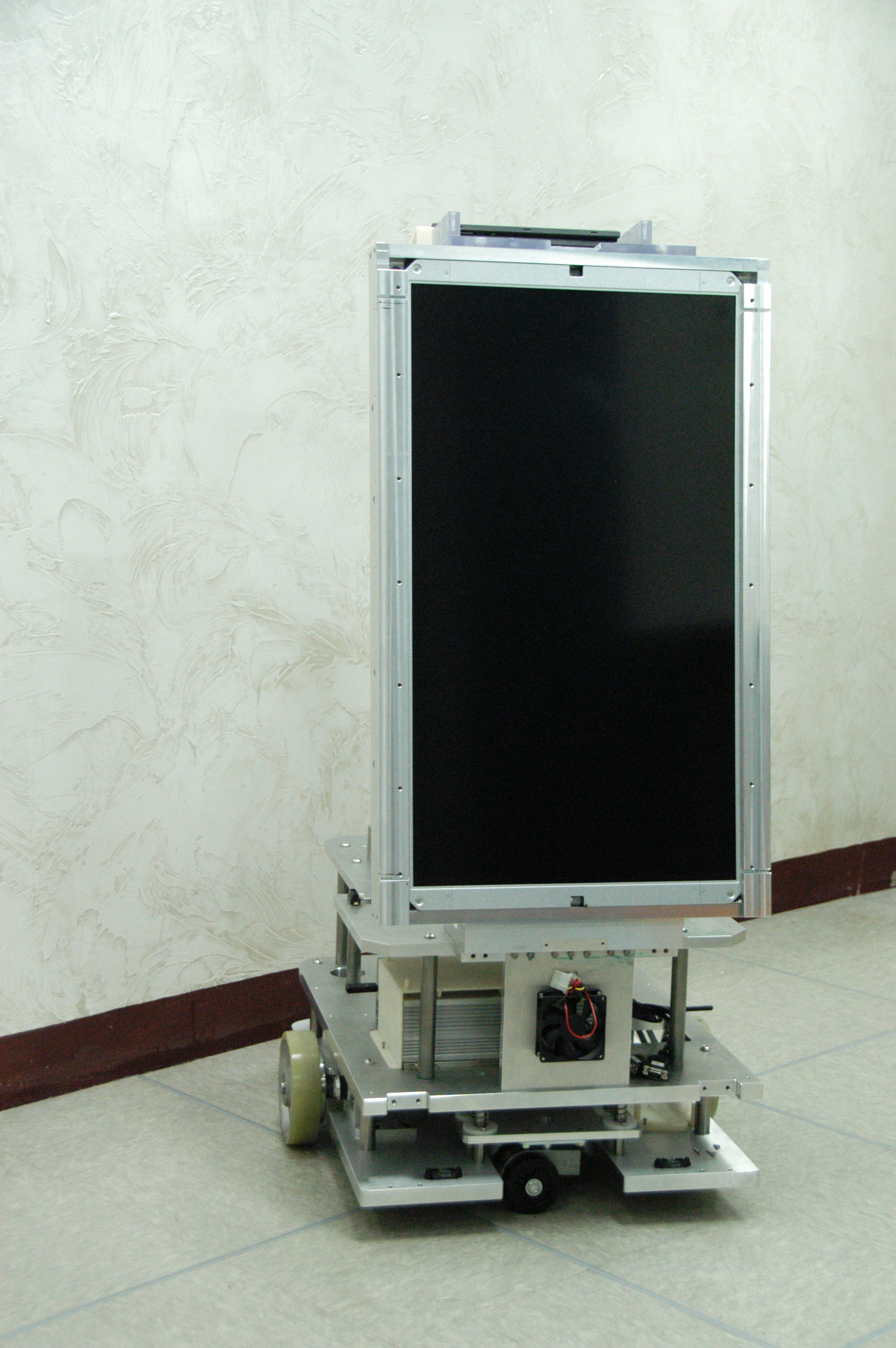

3. 정면 : 상단 PC 고정 프레임 장착

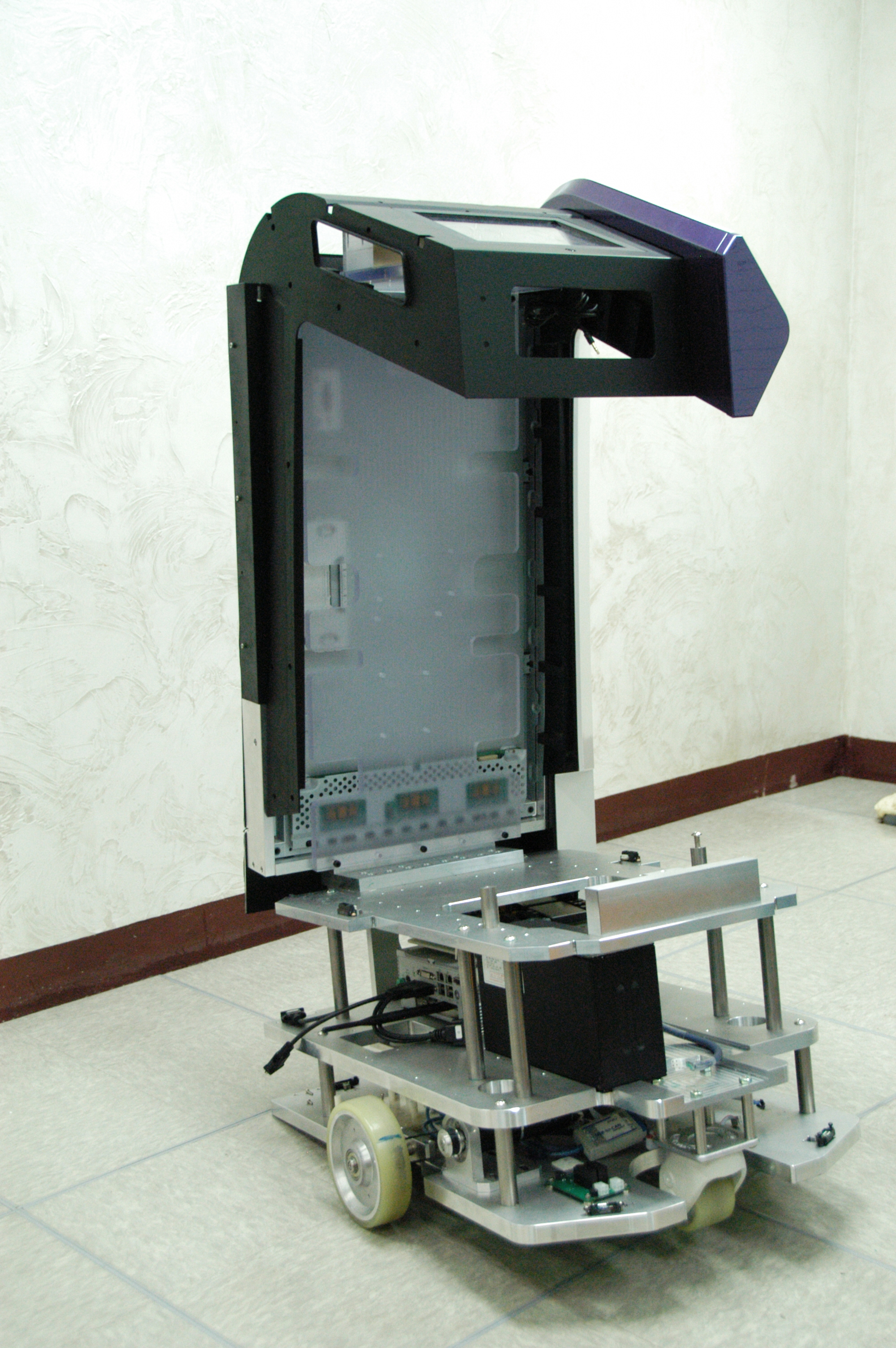

4. 후면 : 상단 PC 고정 프레임 장착

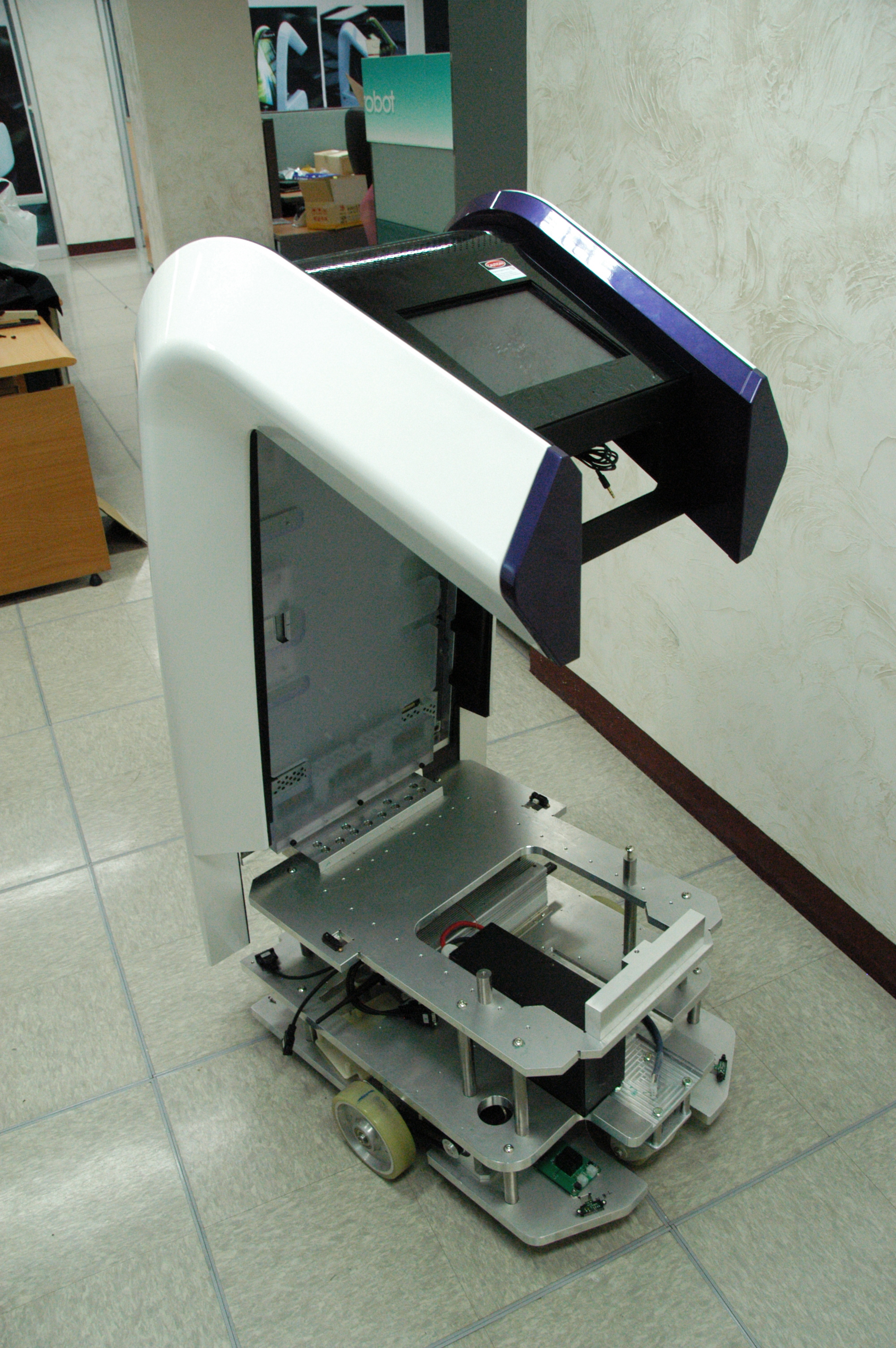

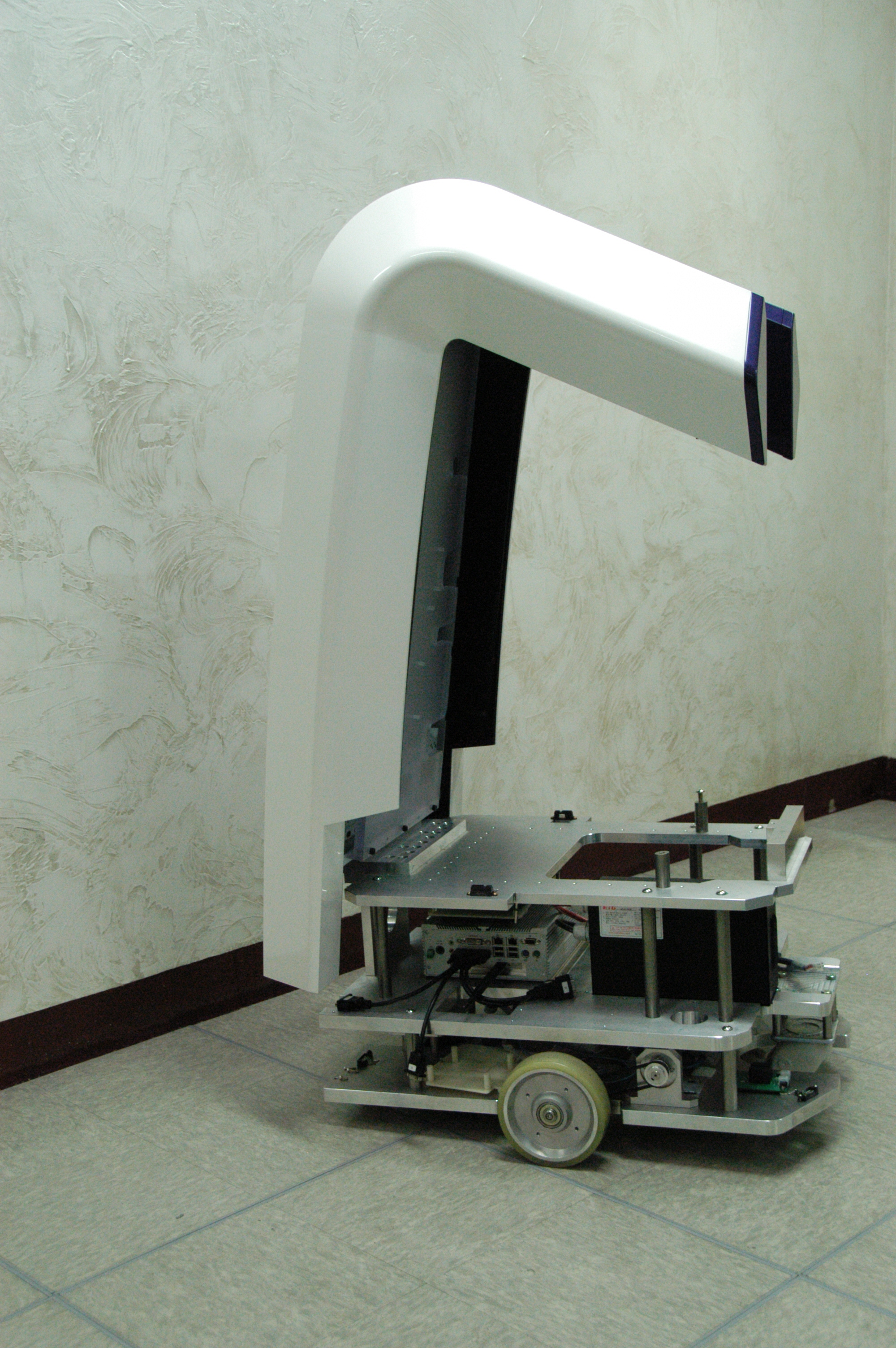

5. 좌측면 케이스 조립







6. 좌/우측 케이스 조립

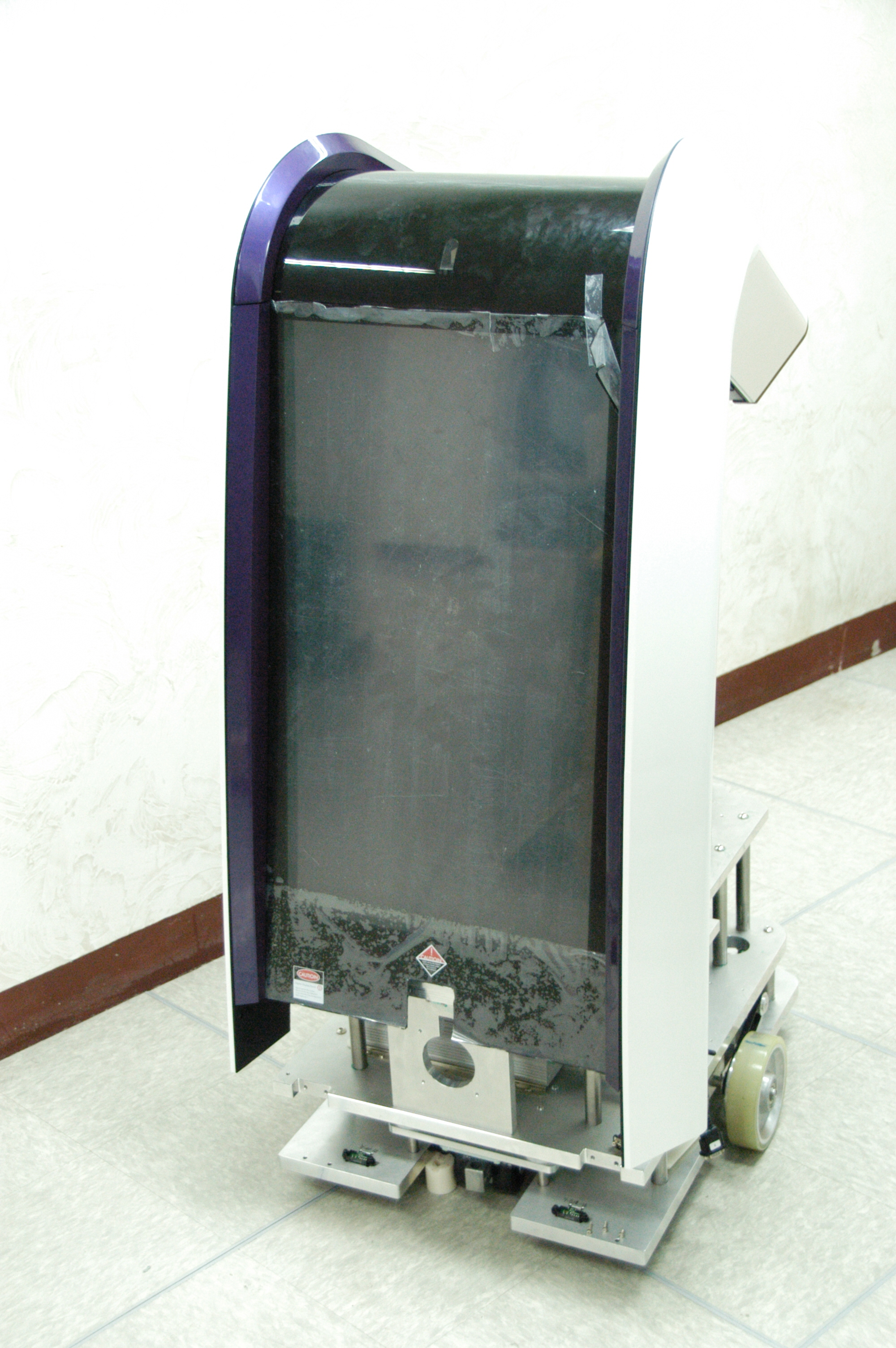

7. 정면 : 좌/우측 케이스 조립





8. 상단 모습

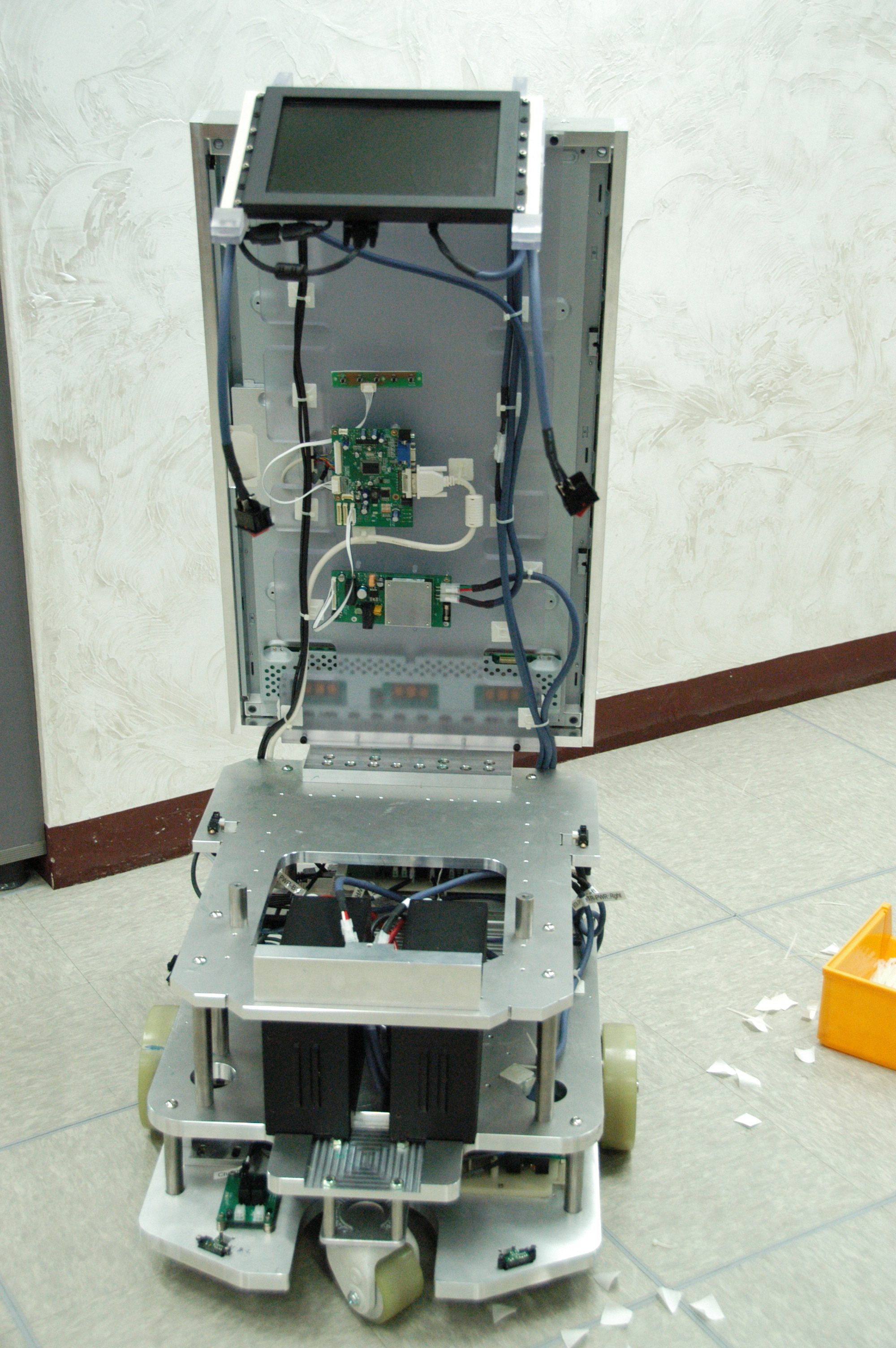

9. DID 패널 후면 전장 작업 진행, 배터리 1개 임시 배치

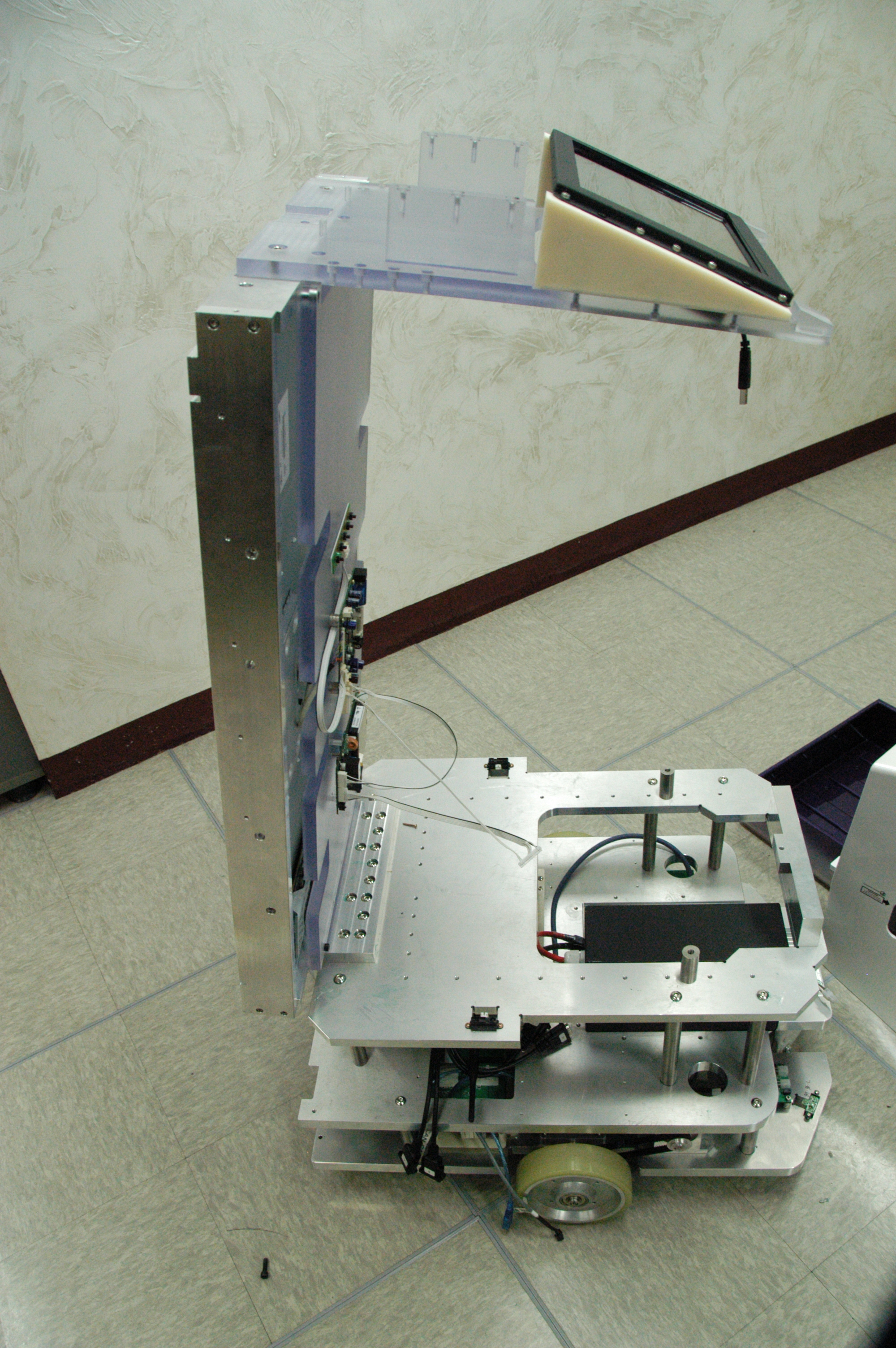

10. 측면 형상







11. DID 패널 전장 완성

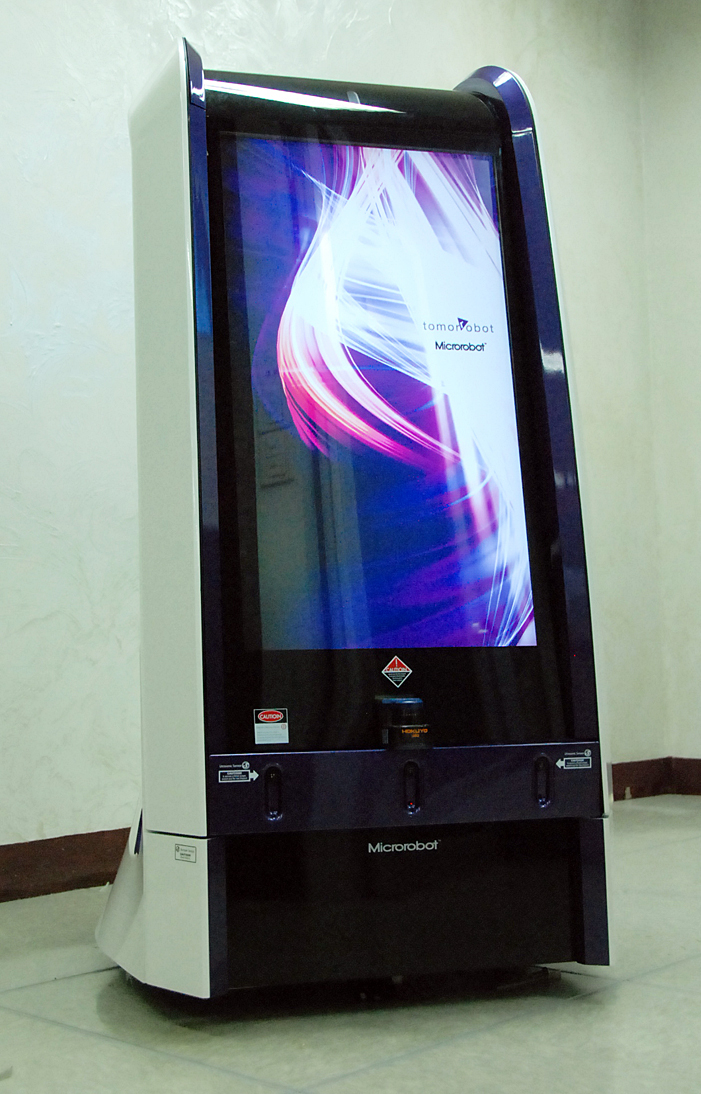

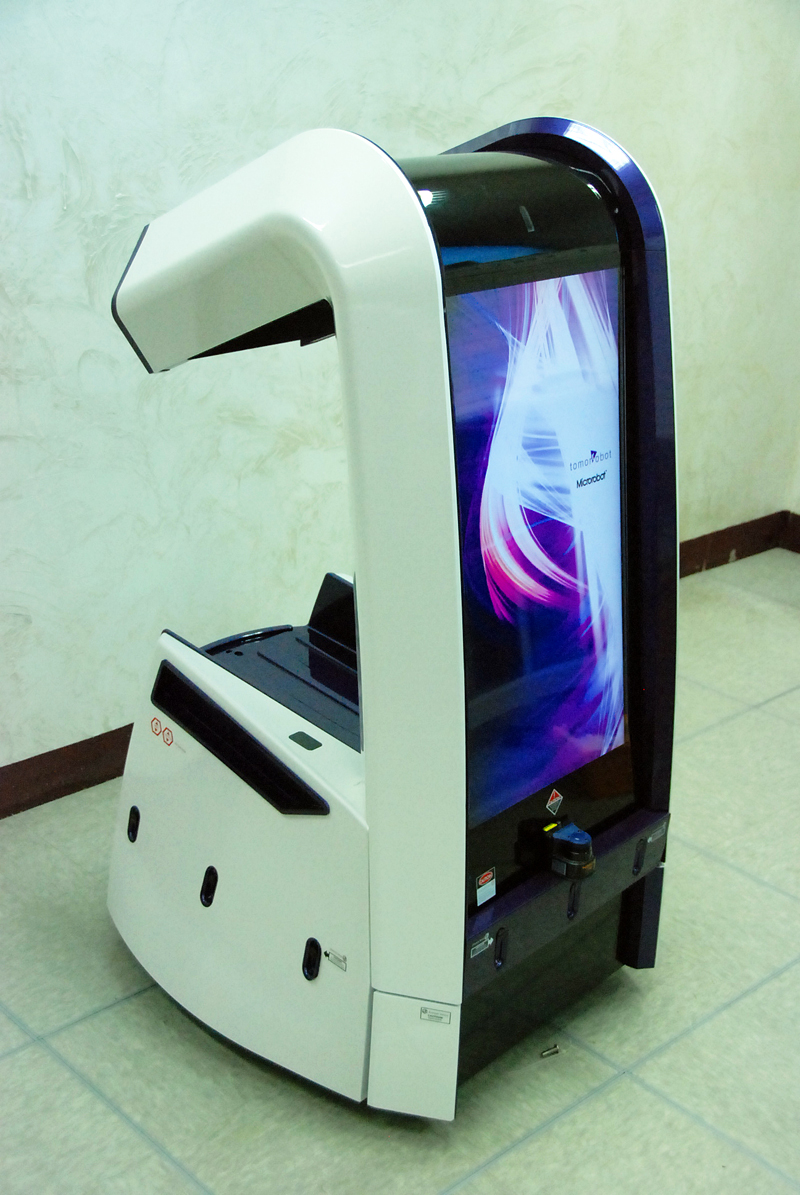

12. 조립완료 : 정면



13. 조립완료 : 후면

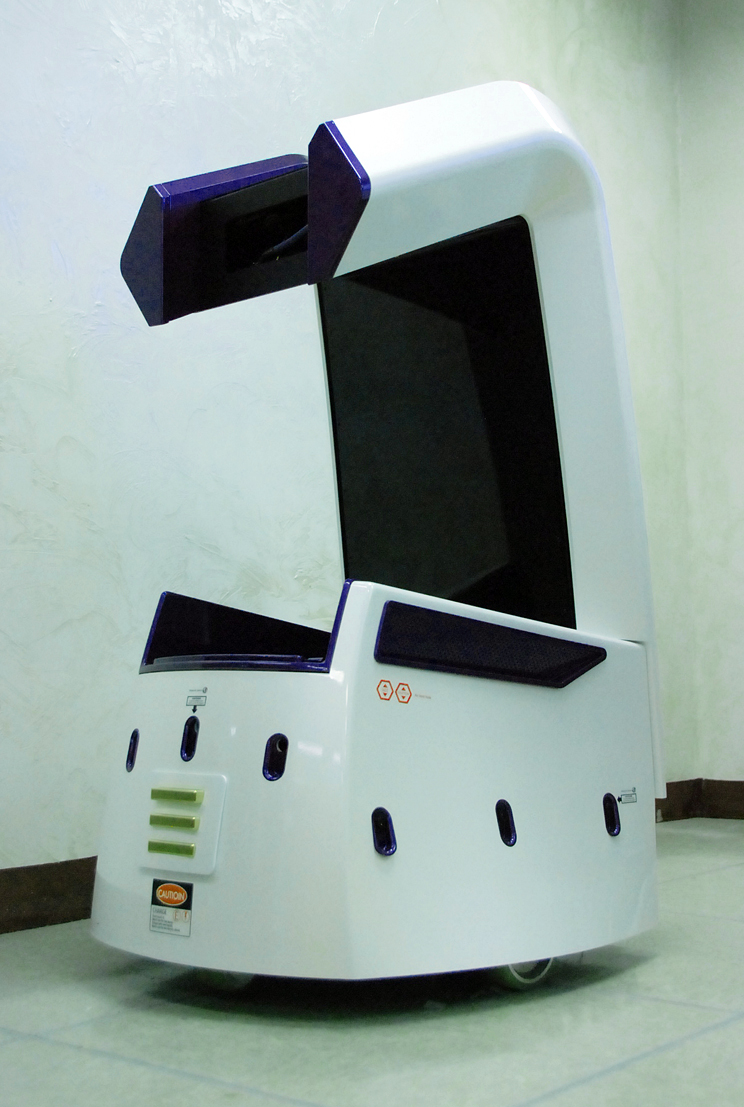

14. 조립완료 : 측면

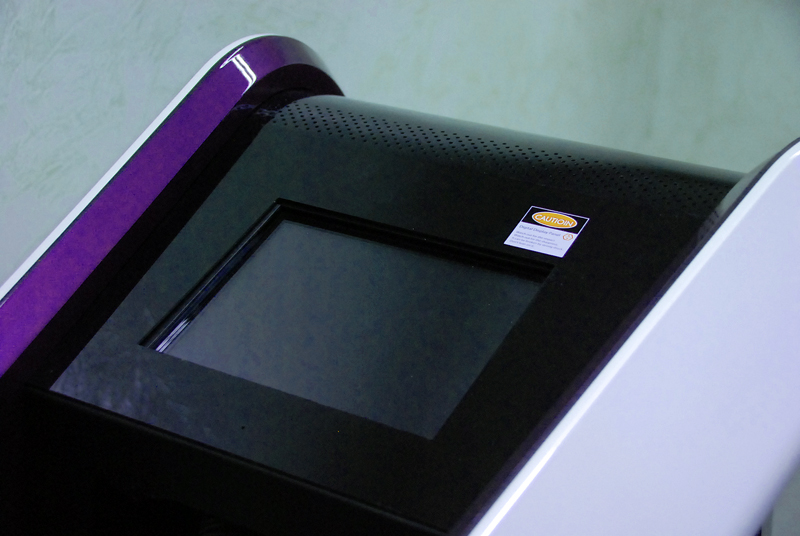

15. 조립완료 : 상단
