1. 미션 설명

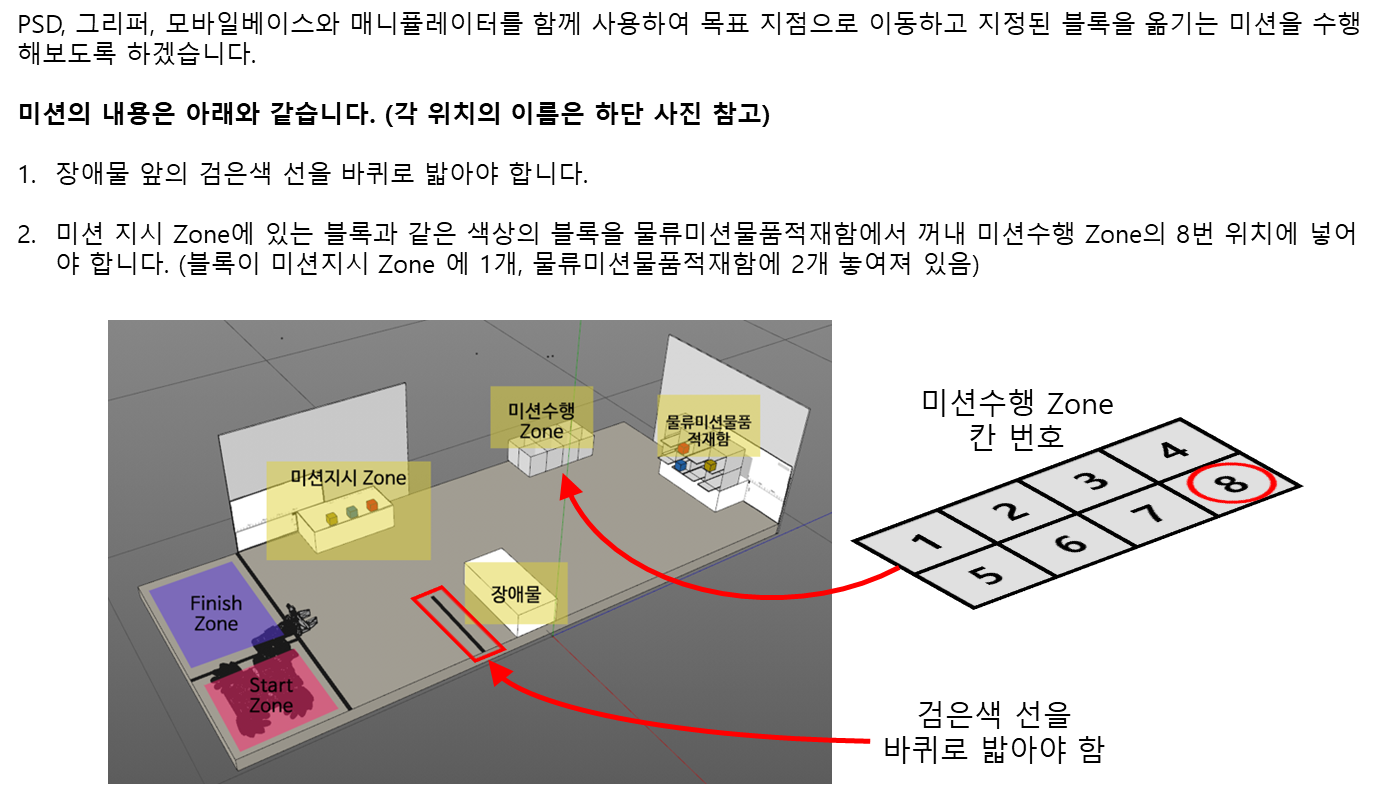

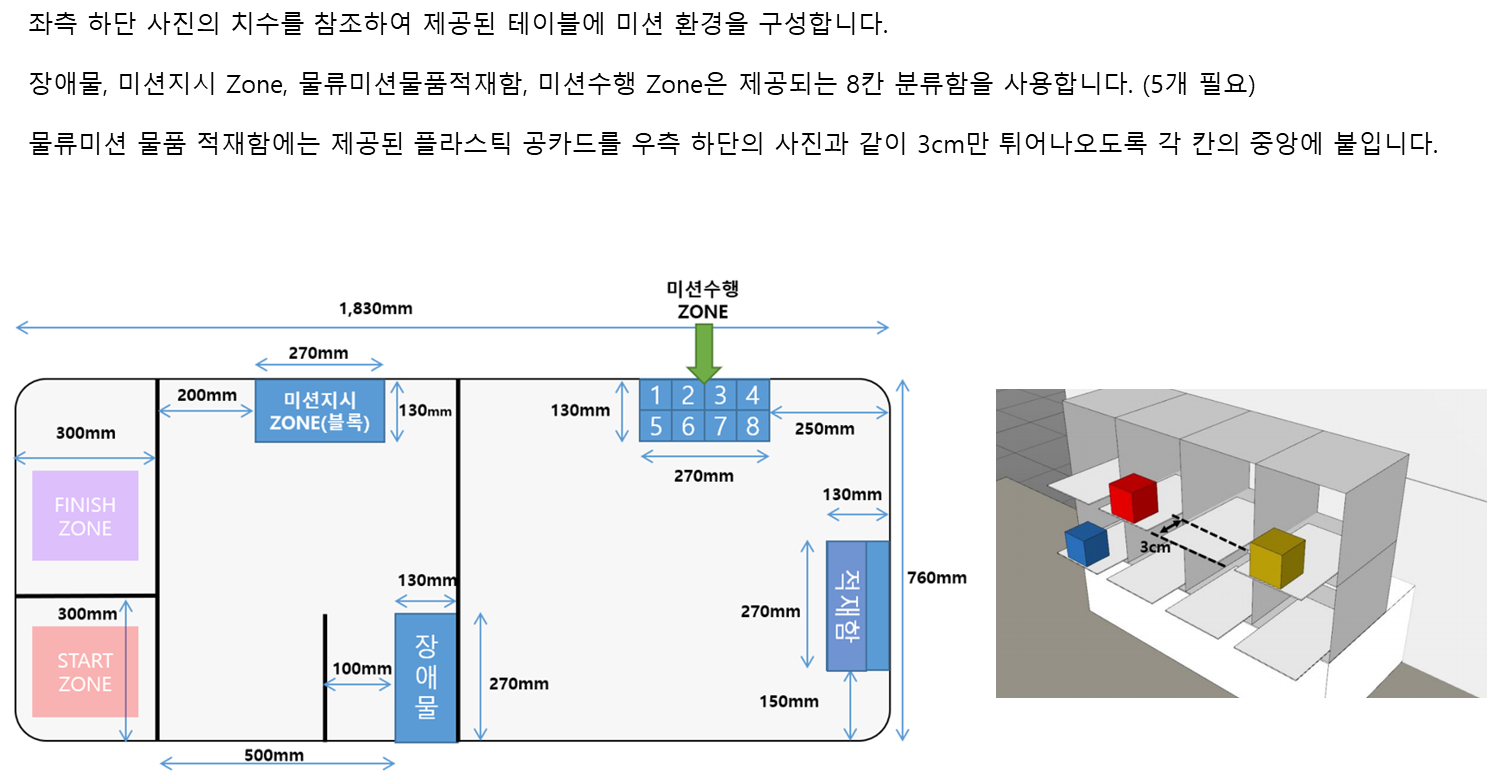

2. 미션 환경 구성

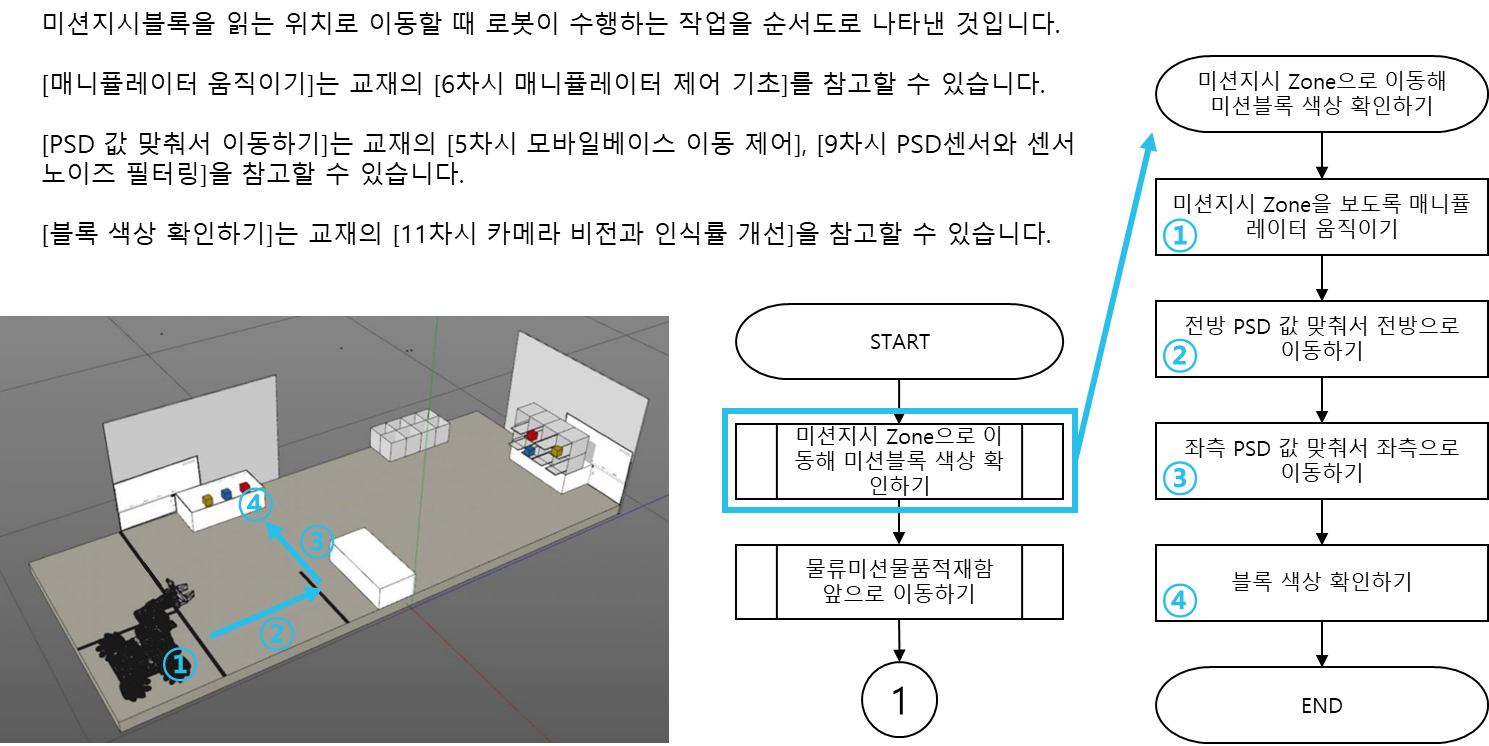

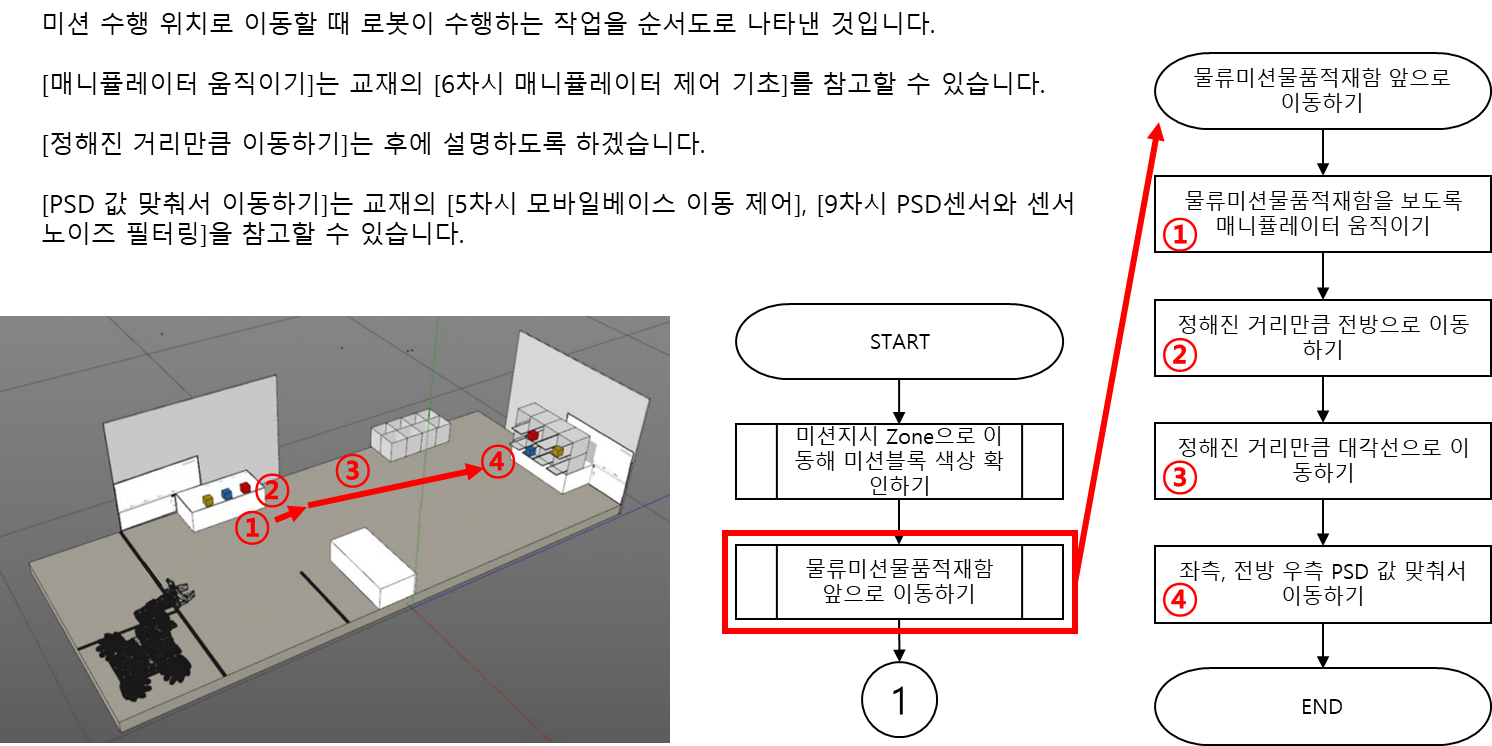

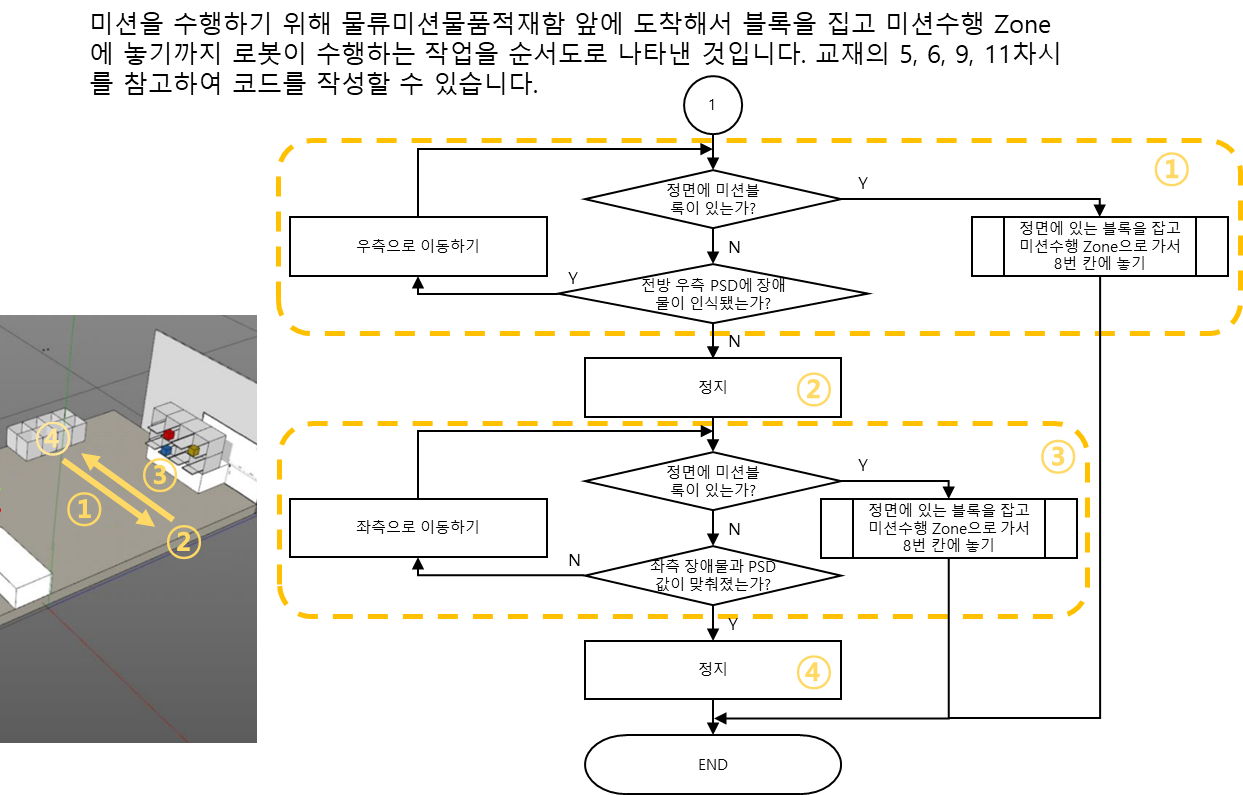

3. 미션 수행 과정

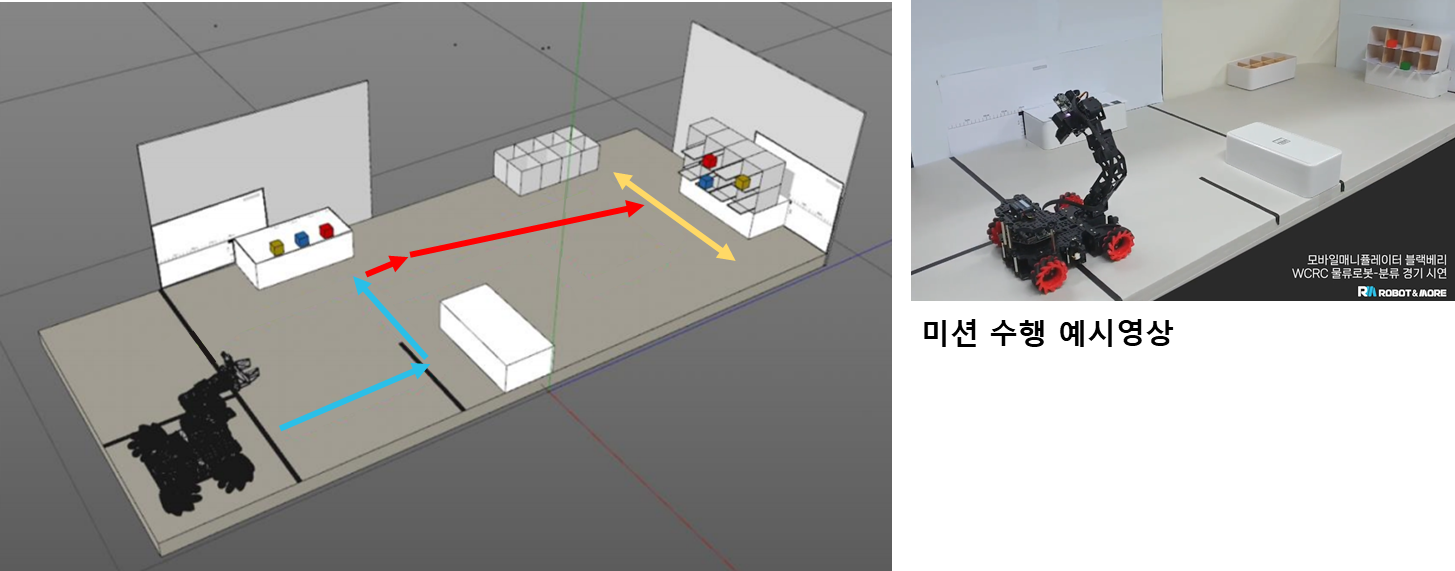

동영상 링크 : https://youtu.be/Cg0ASK5_3kA

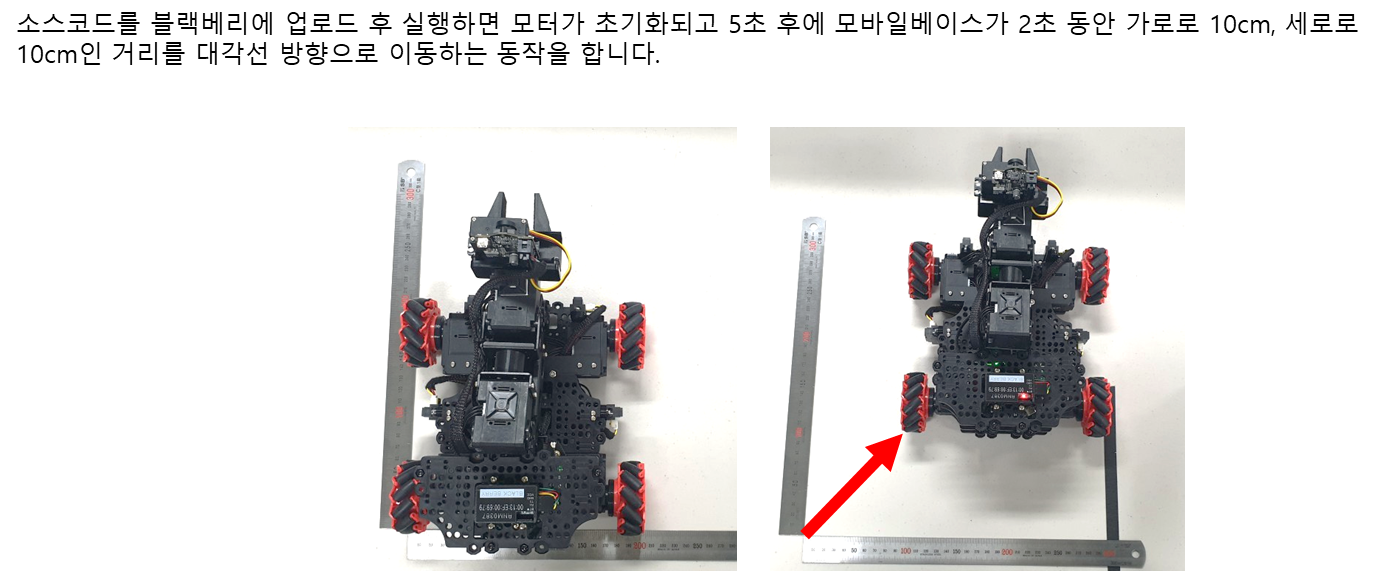

4. 정해진 거리만큼 이동하기 예제

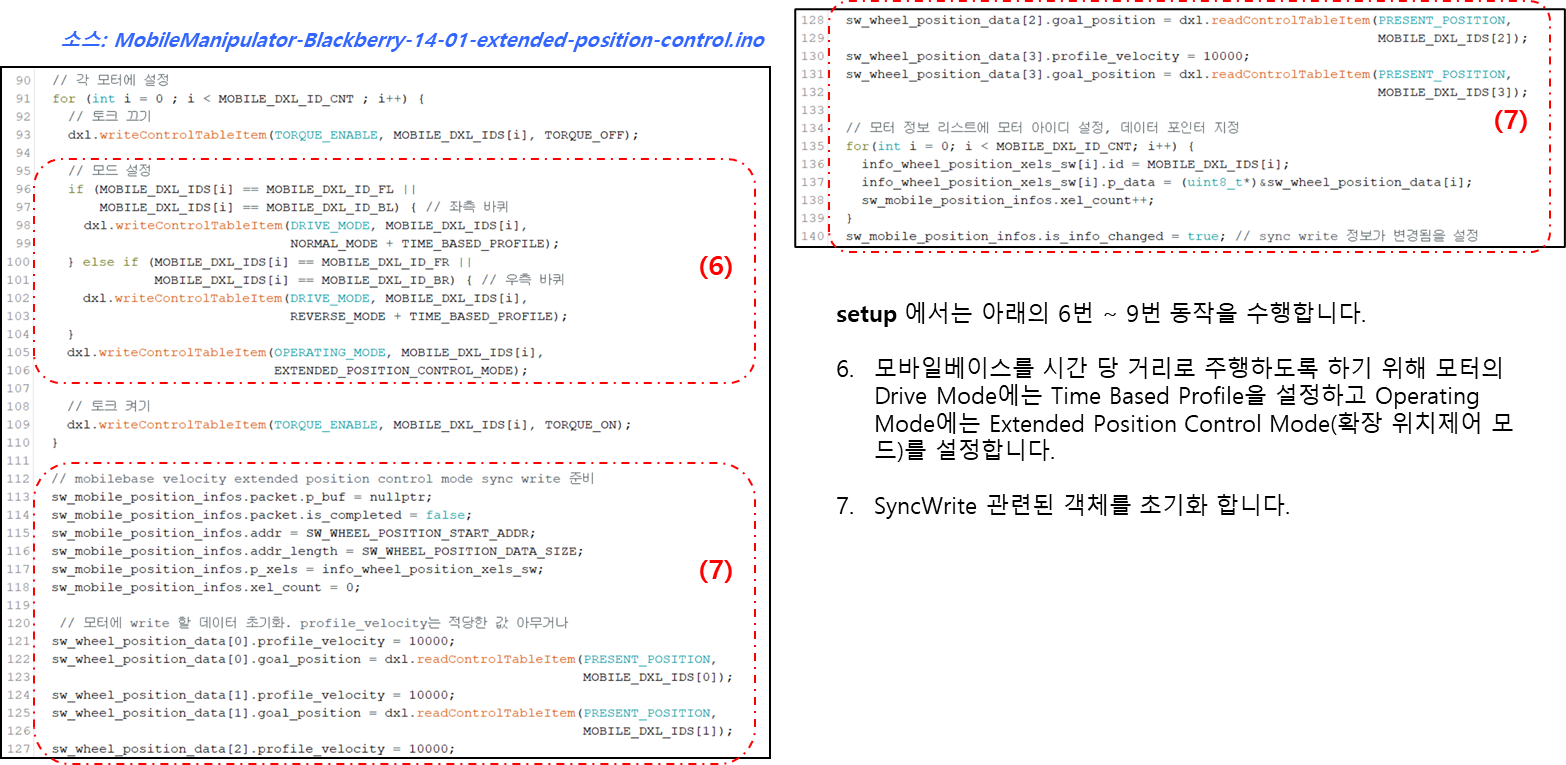

5. 정해진 거리만큼 이동하기 예제 코딩 실습

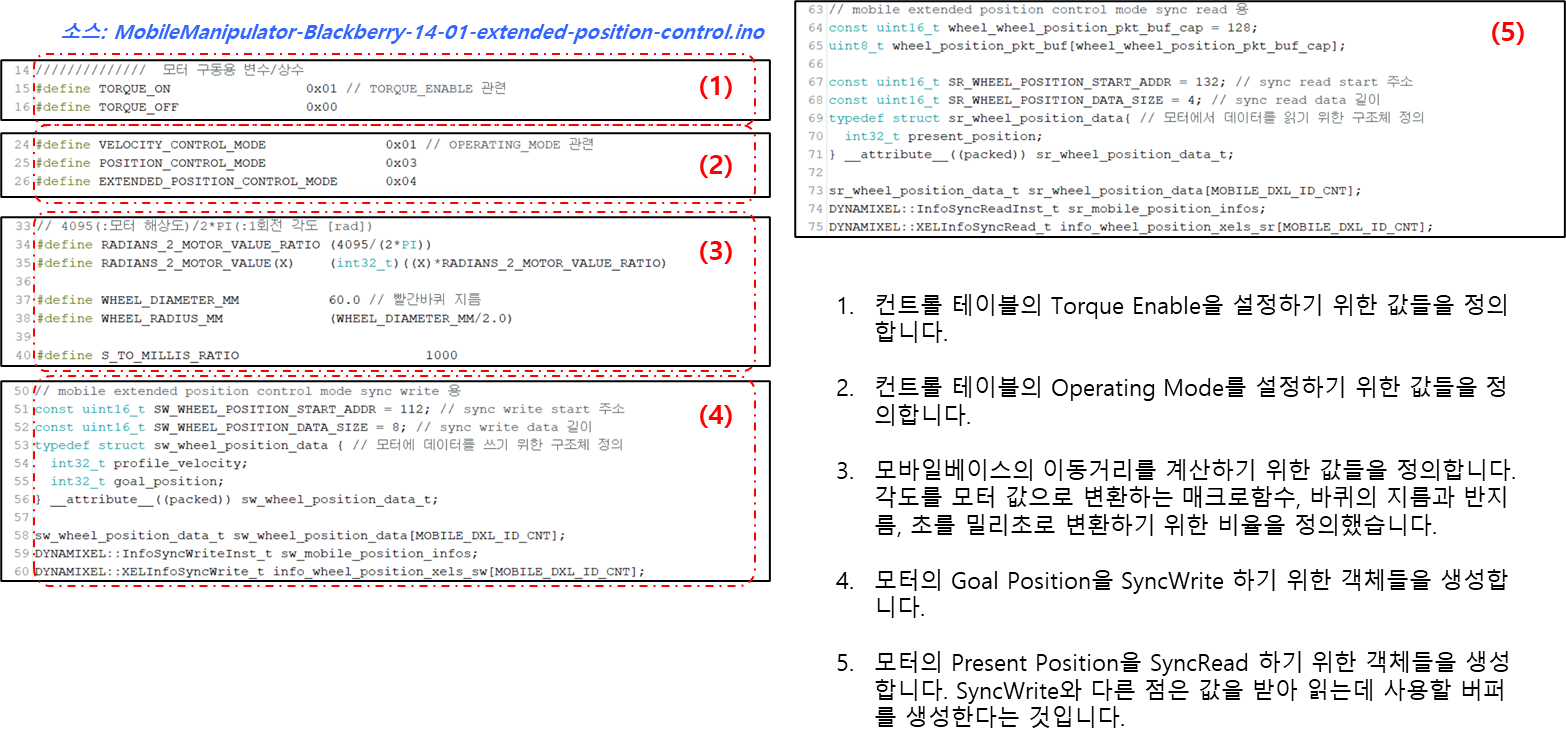

////////////// 모터 구동 관련 선언
#include <Dynamixel2Arduino.h>
#define DXL_SERIAL Serial1
const int DXL_DIR_PIN = 2; // DIR PIN
const float DXL_PROTOCOL_VERSION = 2.0;
Dynamixel2Arduino dxl(DXL_SERIAL, DXL_DIR_PIN);
// 컨트롤 테이블 아이템의 이름을 사용하기 위해 이 네임스페이스가 필요함
using namespace ControlTableItem;
////////////// 모터 구동용 변수/상수
#define TORQUE_ON 0x01 // TORQUE_ENABLE 관련
#define TORQUE_OFF 0x00
#define NORMAL_MODE 0x00 // drive mode의 방향 모드
#define REVERSE_MODE 0x01
#define VELOCITY_BASED_PROFILE 0x00 // profile configuration
#define TIME_BASED_PROFILE 0x04
#define VELOCITY_CONTROL_MODE 0x01 // OPERATING_MODE 관련
#define POSITION_CONTROL_MODE 0x03
#define EXTENDED_POSITION_CONTROL_MODE 0x04
#define MOBILE_DXL_ID_FL 0x01 // 좌측 전방 모터 아이디
#define MOBILE_DXL_ID_FR 0x02 // 우측 전방 모터 아이디
#define MOBILE_DXL_ID_BL 0x03 // 좌측 후방 모터 아이디
#define MOBILE_DXL_ID_BR 0x04 // 우측 후방 모터 아이디
// 4095(:모터 해상도)/2*PI(:1회전 각도 [rad])
#define RADIANS_2_MOTOR_VALUE_RATIO (4095/(2*PI))
#define RADIANS_2_MOTOR_VALUE(X) (int32_t)((X)*RADIANS_2_MOTOR_VALUE_RATIO)
#define WHEEL_DIAMETER_MM 60.0 // 빨간바퀴 지름
#define WHEEL_RADIUS_MM (WHEEL_DIAMETER_MM/2.0)
#define S_TO_MILLIS_RATIO 1000
// FindMobileBaseServos 함수에서 찾을 모터 아이디들, 값이 중복 없이 정렬되어있어야 함
const uint8_t MOBILE_DXL_ID_CNT = 4;
const uint8_t MOBILE_DXL_IDS[MOBILE_DXL_ID_CNT] = {MOBILE_DXL_ID_FL,
MOBILE_DXL_ID_FR,
MOBILE_DXL_ID_BL,
MOBILE_DXL_ID_BR};
// mobile extended position control mode sync write 용
const uint16_t SW_WHEEL_POSITION_START_ADDR = 112; // sync write start 주소
const uint16_t SW_WHEEL_POSITION_DATA_SIZE = 8; // sync write data 길이
typedef struct sw_wheel_position_data { // 모터에 데이터를 쓰기 위한 구조체 정의
int32_t profile_velocity;
int32_t goal_position;
} __attribute__((packed)) sw_wheel_position_data_t;
sw_wheel_position_data_t sw_wheel_position_data[MOBILE_DXL_ID_CNT];
DYNAMIXEL::InfoSyncWriteInst_t sw_mobile_position_infos;
DYNAMIXEL::XELInfoSyncWrite_t info_wheel_position_xels_sw[MOBILE_DXL_ID_CNT];
// mobile extended position control mode sync read 용
const uint16_t wheel_wheel_position_pkt_buf_cap = 128;
uint8_t wheel_position_pkt_buf[wheel_wheel_position_pkt_buf_cap];
const uint16_t SR_WHEEL_POSITION_START_ADDR = 132; // sync read start 주소
const uint16_t SR_WHEEL_POSITION_DATA_SIZE = 4; // sync read data 길이
typedef struct sr_wheel_position_data{ // 모터에서 데이터를 읽기 위한 구조체 정의
int32_t present_position;
} __attribute__((packed)) sr_wheel_position_data_t;
sr_wheel_position_data_t sr_wheel_position_data[MOBILE_DXL_ID_CNT];
DYNAMIXEL::InfoSyncReadInst_t sr_mobile_position_infos;
DYNAMIXEL::XELInfoSyncRead_t info_wheel_position_xels_sr[MOBILE_DXL_ID_CNT];
////////////// 메인 프로그램
void setup()
{
Serial.begin(115200);
dxl.begin(57600);
dxl.setPortProtocolVersion(DXL_PROTOCOL_VERSION);
// 모바일베이스 모터가 모두 있는지 확인될 때 까지 진행하지 않음
while(!FindMobileBaseServos()) {}
// 각 모터에 설정
for (int i = 0 ; i < MOBILE_DXL_ID_CNT ; i++) {
// 토크 끄기
dxl.writeControlTableItem(TORQUE_ENABLE, MOBILE_DXL_IDS[i], TORQUE_OFF);
// 모드 설정
if (MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_FL ||
MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_BL) { // 좌측 바퀴
dxl.writeControlTableItem(DRIVE_MODE, MOBILE_DXL_IDS[i],
NORMAL_MODE + TIME_BASED_PROFILE);
} else if (MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_FR ||
MOBILE_DXL_IDS[i] == MOBILE_DXL_ID_BR) { // 우측 바퀴
dxl.writeControlTableItem(DRIVE_MODE, MOBILE_DXL_IDS[i],
REVERSE_MODE + TIME_BASED_PROFILE);
}
dxl.writeControlTableItem(OPERATING_MODE, MOBILE_DXL_IDS[i],
EXTENDED_POSITION_CONTROL_MODE);
// 토크 켜기
dxl.writeControlTableItem(TORQUE_ENABLE, MOBILE_DXL_IDS[i], TORQUE_ON);
}
// mobilebase velocity extended position control mode sync write 준비
sw_mobile_position_infos.packet.p_buf = nullptr;
sw_mobile_position_infos.packet.is_completed = false;
sw_mobile_position_infos.addr = SW_WHEEL_POSITION_START_ADDR;
sw_mobile_position_infos.addr_length = SW_WHEEL_POSITION_DATA_SIZE;
sw_mobile_position_infos.p_xels = info_wheel_position_xels_sw;
sw_mobile_position_infos.xel_count = 0;
// 모터에 write 할 데이터 초기화. profile_velocity는 적당한 값 아무거나
sw_wheel_position_data[0].profile_velocity = 10000;
sw_wheel_position_data[0].goal_position = dxl.readControlTableItem(PRESENT_POSITION,
MOBILE_DXL_IDS[0]);
sw_wheel_position_data[1].profile_velocity = 10000;
sw_wheel_position_data[1].goal_position = dxl.readControlTableItem(PRESENT_POSITION,
MOBILE_DXL_IDS[1]);
sw_wheel_position_data[2].profile_velocity = 10000;
sw_wheel_position_data[2].goal_position = dxl.readControlTableItem(PRESENT_POSITION,
MOBILE_DXL_IDS[2]);
sw_wheel_position_data[3].profile_velocity = 10000;
sw_wheel_position_data[3].goal_position = dxl.readControlTableItem(PRESENT_POSITION,
MOBILE_DXL_IDS[3]);
// 모터 정보 리스트에 모터 아이디 설정, 데이터 포인터 지정
for(int i = 0; i < MOBILE_DXL_ID_CNT; i++) {
info_wheel_position_xels_sw[i].id = MOBILE_DXL_IDS[i];
info_wheel_position_xels_sw[i].p_data = (uint8_t*)&sw_wheel_position_data[i];
sw_mobile_position_infos.xel_count++;
}
sw_mobile_position_infos.is_info_changed = true; // sync write 정보가 변경됨을 설정

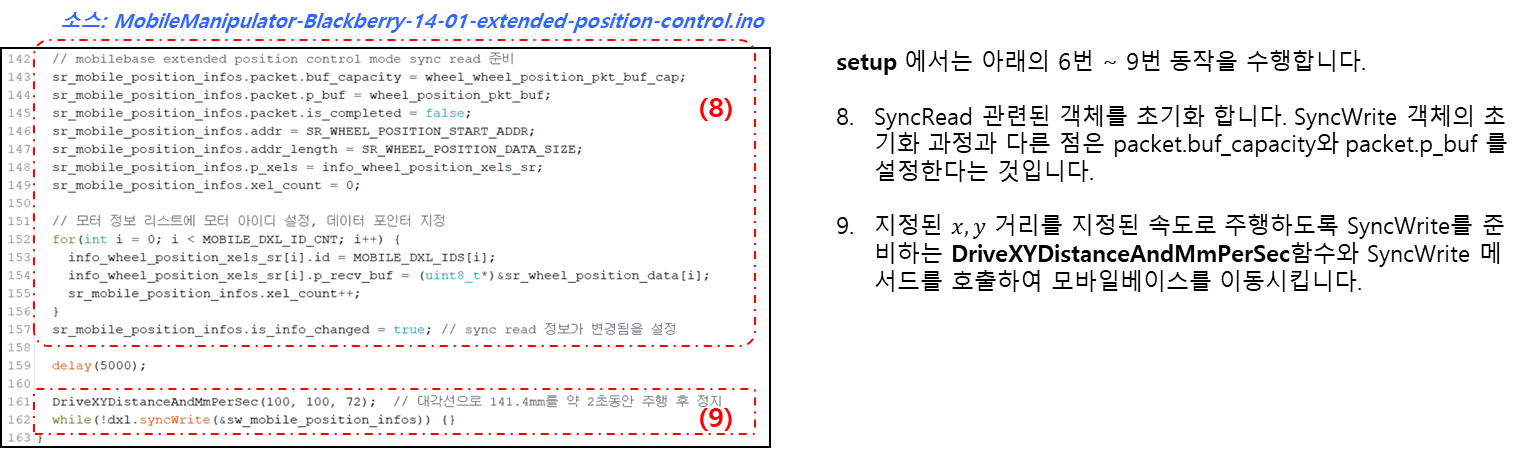

// mobilebase extended position control mode sync read 준비
sr_mobile_position_infos.packet.buf_capacity = wheel_wheel_position_pkt_buf_cap;
sr_mobile_position_infos.packet.p_buf = wheel_position_pkt_buf;
sr_mobile_position_infos.packet.is_completed = false;
sr_mobile_position_infos.addr = SR_WHEEL_POSITION_START_ADDR;
sr_mobile_position_infos.addr_length = SR_WHEEL_POSITION_DATA_SIZE;
sr_mobile_position_infos.p_xels = info_wheel_position_xels_sr;
sr_mobile_position_infos.xel_count = 0;
// 모터 정보 리스트에 모터 아이디 설정, 데이터 포인터 지정
for(int i = 0; i < MOBILE_DXL_ID_CNT; i++) {
info_wheel_position_xels_sr[i].id = MOBILE_DXL_IDS[i];
info_wheel_position_xels_sr[i].p_recv_buf = (uint8_t*)&sr_wheel_position_data[i];
sr_mobile_position_infos.xel_count++;
}
sr_mobile_position_infos.is_info_changed = true; // sync read 정보가 변경됨을 설정
delay(5000);
DriveXYDistanceAndMmPerSec(100, 100, 72); // 대각선으로 141.4mm를 약 2초동안 주행 후 정지
while(!dxl.syncWrite(&sw_mobile_position_infos)) {}
}
void loop() {}
/*
* MOBILE_DXL_IDS 배열에 있는 아이디의 모터들이 모두 통신 가능한지
* 확인하는 함수. 모두 통신 가능하면 true, 아니면 false를 반환
*/
bool FindMobileBaseServos() {
uint8_t ids_pinged[10] = {0,};
bool is_each_motor_found = true;
if (uint8_t count_pinged = dxl.ping(DXL_BROADCAST_ID, ids_pinged,
sizeof(ids_pinged)/sizeof(ids_pinged[0]), 100)) {
if (count_pinged >= sizeof(MOBILE_DXL_IDS)/sizeof(uint8_t)) {
uint8_t mobile_dxl_ids_idx = 0;
uint8_t ids_pinged_idx = 0;
while(1) {
if (MOBILE_DXL_IDS[mobile_dxl_ids_idx]
== ids_pinged[ids_pinged_idx++]) {
mobile_dxl_ids_idx ++;
if (mobile_dxl_ids_idx
== sizeof(MOBILE_DXL_IDS)/sizeof(uint8_t)) {
// 찾으려는 모터를 모두 찾은 경우
break;
}
} else {
if (ids_pinged_idx == count_pinged) {
// 통신가능한 모터가 더이상 없는 경우
is_each_motor_found = false;
break;
}
}
}
if (!is_each_motor_found) {
Serial.print("Motor IDs does not match : ");
Serial.println(dxl.getLastLibErrCode());
}
} else {
Serial.print("Motor count does not match : ");
Serial.println(dxl.getLastLibErrCode());
is_each_motor_found = false;
}
} else{
Serial.print("Broadcast returned no items : ");
Serial.println(dxl.getLastLibErrCode());
is_each_motor_found = false;
}
return is_each_motor_found;
}
/*
* 멀티턴모드, 시간기반 프로파일 사용하여 모바일베이스를 정해진 X,Y 거리만큼 이동시키는 함수
* params :
* xMm : 수평으로 이동할 거리(mm 단위), 우진할 때 +값
* yMm : 수직으로 이동할 거리(mm 단위), 전진할 때 +값
* mmPerSec : 1초에 몇 mm만큼 주행할 것인지 속도
*/
void DriveXYDistanceAndMmPerSec(float xMm, float yMm, int32_t mmPerSec) {
float distance = sqrt(xMm*xMm + yMm*yMm);
float motor1ValueForRotation = RADIANS_2_MOTOR_VALUE((yMm + xMm)/WHEEL_RADIUS_MM);
float motor2ValueForRotation = RADIANS_2_MOTOR_VALUE((yMm - xMm)/WHEEL_RADIUS_MM);
float motor3ValueForRotation = RADIANS_2_MOTOR_VALUE((yMm - xMm)/WHEEL_RADIUS_MM);
float motor4ValueForRotation = RADIANS_2_MOTOR_VALUE((yMm + xMm)/WHEEL_RADIUS_MM);
SetMobileRelativePositionForSyncWrite(motor1ValueForRotation,
motor2ValueForRotation,
motor3ValueForRotation,
motor4ValueForRotation,
(distance/mmPerSec)*S_TO_MILLIS_RATIO);
}
/*
* 멀티턴모드를 사용하여 정해진 바퀴를 모터 값 만큼 회전시키는 함수
* params :
* fl_relative_position : 좌측전방 바퀴 모터 회전 값
* fr_relative_position : 우측전방 바퀴 모터 회전 값
* bl_relative_position : 좌측후방 바퀴 모터 회전 값
* br_relative_position : 우측전방 바퀴 모터 회전 값
* drivingTime : 이동에 사용할 시간
*/
void SetMobileRelativePositionForSyncWrite(int32_t fl_relative_position,
int32_t fr_relative_position,
int32_t bl_relative_position,
int32_t br_relative_position,
int32_t drivingTime) {
uint8_t recv_cnt = 0;
while(1) {
recv_cnt = dxl.syncRead(&sr_mobile_position_infos);
if(recv_cnt == MOBILE_DXL_ID_CNT){
break;
} else {
Serial.print("[syncRead] Fail, Lib error code: ");
Serial.println(dxl.getLastLibErrCode());
}
}
// 제어 가능한 최대값을 넘지 않도록 확인
if (abs(sr_wheel_position_data[0].present_position + fl_relative_position) < 1048575
&& abs(sr_wheel_position_data[1].present_position + fr_relative_position) < 1048575
&& abs(sr_wheel_position_data[2].present_position + bl_relative_position) < 1048575
&& abs(sr_wheel_position_data[3].present_position + br_relative_position) < 1048575) {
sw_wheel_position_data[0].profile_velocity = drivingTime;
sw_wheel_position_data[0].goal_position = sr_wheel_position_data[0].present_position
+ fl_relative_position;
sw_wheel_position_data[1].profile_velocity = drivingTime;
sw_wheel_position_data[1].goal_position = sr_wheel_position_data[1].present_position
+ fr_relative_position;
sw_wheel_position_data[2].profile_velocity = drivingTime;
sw_wheel_position_data[2].goal_position = sr_wheel_position_data[2].present_position
+ bl_relative_position;
sw_wheel_position_data[3].profile_velocity = drivingTime;
sw_wheel_position_data[3].goal_position = sr_wheel_position_data[3].present_position
+ br_relative_position;
sw_mobile_position_infos.is_info_changed = true;
}
}
